Замена рычага и механизма переключения передач

Демонтаж

Снимите:

• Отрицательный вывод аккумулятора.
• Рукоятку рычага переключения передач
• Центральную консоль в соответствии с Замена тросика трансмиссии.

Отсоединит тросик от рычага и корпуса переключателя.Отделите:

• Патрон от фонаря.
• Штифт на конце тросика
• Хомут
• Механизм переключения передач от автомобиля

Примечание: :Проявляйте осторожность, чтобы не повредить тросик.

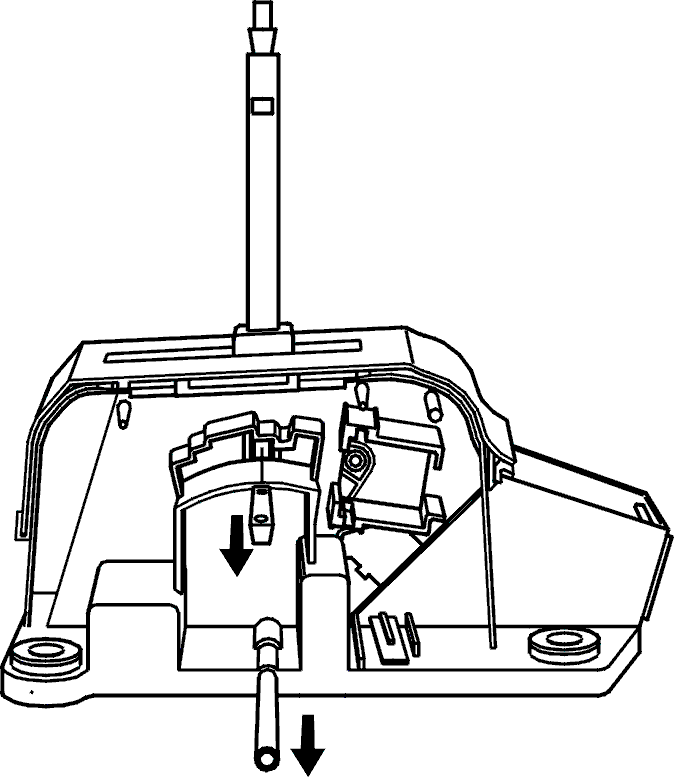

Снимите рычаг переключения передач.Отключите функцию блокировки ключа в соответствии с Система блокировки, замена.Используйте выколотку для выбивания вала рычага и отделения рычага переключения передач.

Повторная установка

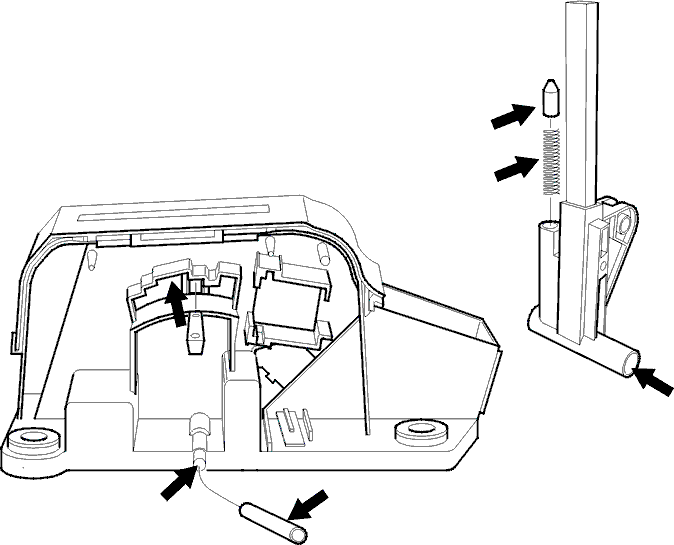

Смажьте рычаг переключения передач и узел рычага переключения передач Шифр 1161417-9, (1161437-7 США, Канада)

• Стопорный штифт и пружину рычага
• Вал и отверстие вала.
• Храповую пластину в механизм.

Установите на место:

• Рычаг переключения передач. забейте вал с помощью выколотки.
• Отключите функцию фиксации в соответствии с Система блокировки, замена.

Установите узел переключателя передачВставьте тросик переключателя передач в узел переключателя передач

Примечание: Проявляйте осторожность, чтобы не повредить тросик.

Убедитесь, что резиновые втулки находятся в направляющих втулках.затяните до25 Нм.Присоедините тросик к узлу переключения передач.

• Стопорный хомут
• Штифт на конце тросика
• Патрон лампы.

Установите на место:

• Центральную консоль в соответствии с Замена тросика трансмиссии.
• Рукоятку рычага переключения передач в соответствии с Рукоятка рычага управления коробкой передач, замена.
• Отрицательный вывод аккумулятора.
