Замена рулевой колонки (1997, 1998)

Подготовка

Отсоедините отрицательный провод от аккумуляторной батареи. Поверните ключ зажигания в положение I, чтобы замок рулевой колонки был отперт
Снимите модуль надувной подушки с рулевого колеса
Ослабьте два винта Torx (ТХ30) с тыльной стороны рулевого колеса. Для доступа к винтам поворачивайте рулевое колесо на 90° в обоих направлениях.Разъедините разъем и выньте модуль надувной подушки из рулевого колеса.

Снятие рулевого колеса

Примечание: Снимите рулевое колесо согласно Раздел 6,7 (60-64, 70-77) Передняя подвеска, рулевое управление 850 1992-.

Снятие коленного буфера

Снимите коленный буфер (если установлен)
Сдвиньте в сторону напольное покрытие, чтобы обеспечить доступ к резьбовому соединению с тоннелем карданного вала.

Снятие разъемов и подрулевого рычага очистителя ветрового стекла

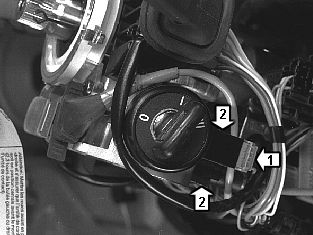

Снимите:

• разъем (1) кольцевой антенны иммобилайзера
• разъем подрулевого рычага очистителя ветрового стекла. Разъедините разъем подрулевого рычага очистителя ветрового стекла
• подрулевого рычаг очистителя ветрового стекла
• трос блокировки ключа зажигания (2) (если имеется). Сначала поверните ключ зажигания в положение I. Для троса используйте плоскогубцы. Сожмите защелки на тросе. Вытяните трос из замка зажигания.

Снятие электрооборудования

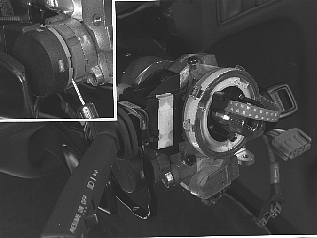

Снимите контактную катушку SRS (три винта)

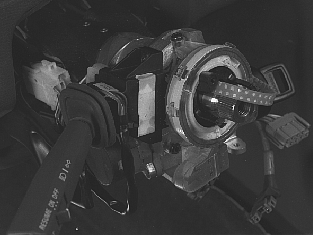

Отсоедините и освободите разъем указателей поворота с обратной стороны (не показан). Снимите подрулевой рычаг указателей поворота
Отсоедините контактную пластину выключателя зажигания. Воспользуйтесь отверткой
Отсоедините провод от контактной катушки SRS. Отложите контактную катушку в сторону

Снятие замка рулевой колонки

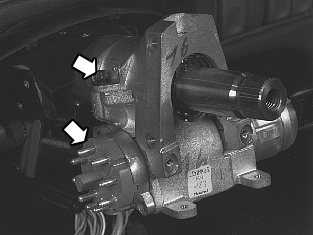

Высверлите крепежные винты
Сначала накерните винт в центре.Высверлите, используя сначала 3 мм сверло, а затем 8 мм сверло.Снимите замок с рулевой колонки.

Снятие рулевой колонки

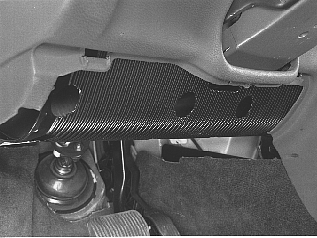

Снимите кабельный канал с рулевой колонки
Снимите:

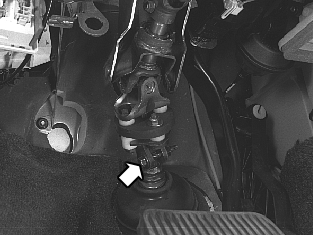

• крепежный винт нижнего шарнира рулевого вала
• винты крепления рулевой колонки к теплоизоляционной перегородке (следующая иллюстрация, страница 4).

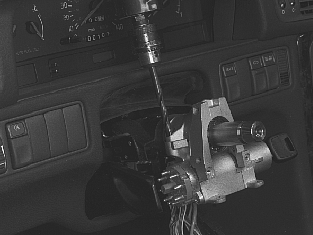

Снимите рулевую колонку
Оттяните рулевую колонку назад.Поверните нижний рулевой вал к арке колеса. Наклоните нижнюю часть рулевой колонки по диагонали назад.

Примечание: Будьте осторожны, чтобы не повредить приборную панель при снятии рулевой колонки.

Установите рулевую колонку

Подвесьте рулевую колонку в прорези в теплоизоляционной перегородке

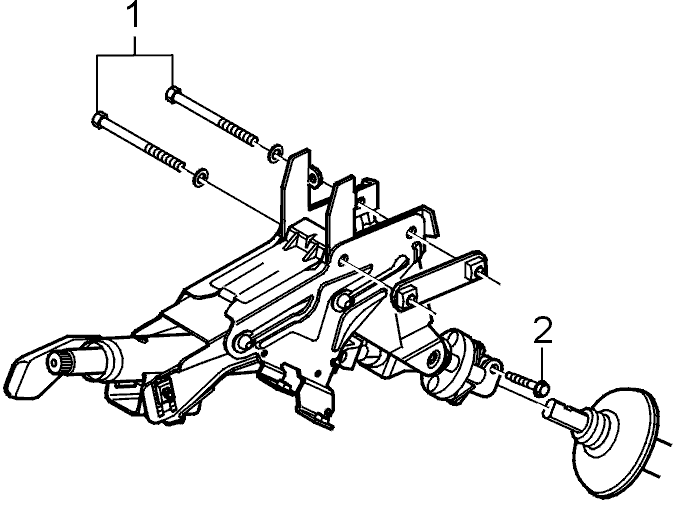

Поставьте в теплоизоляционную перегородку крепежные винты (1). Затяните моментом 50 Н·м.

Установите нижний шарнир рулевого вала
Поставьте винт (2), стопорную гайку в крепление нижнего рулевого вала на шарнире. Затяните гайку моментом 30 Н·м.

Примечание: Используйте для шарнира новые винт и стопорную гайку.

Установка замка зажигания

Поставьте замок зажигания
Поверните ключ зажигания в положение I. Отожмите защелку. Вставьте замок зажигания.

Примечание: Убедитесь, что замок зажигания зафиксировался на рулевой колонке с помощью направляющих защелок (не показаны).

Затяните винты крепления замка зажигания. Затягивайте осторожно, предварительно убедившись, что замок зажигания расположен правильно. Затем затяните винты указанным моментом. Используйте головку 45 TX (TORX E8).

Установите контактную пластину на разъем выключателя зажигания

Установка подрулевого рычага указателей поворота и контактной катушки SRS

Установите:

• подрулевой рычаг указателей поворота
• держатель разъема
• разъем
• жгут проводки
• контактную катушку системы SRS. Затяните моментом 2,5 Н·м.Соедините разъем. Убедитесь в надежности фиксации защелок и в том, что резиновый колпачок разъема контактной катушки стоит на своем месте. Закрепите провод двумя хомутами.

Установка троса блокировки ключа зажигания и подрулевого рычага очистителя ветрового стекла

Смонтируйте трос блокировки ключа зажигания (если имеется)
Поверните ключ зажигания в положение I или II.Вдавите трос на свое место в замок зажигания. Убедитесь, что защелки троса надежно зафиксировались в замке зажигания.

Установите:

• подрулевой рычаг очистителя ветрового стекла и разъем
• разъем кольцевой антенны иммобилайзера.

Установка коленного буфера

Установите коленный буфер (если снимался)
Затяните резьбовое соединение моментом 20 Н·м.

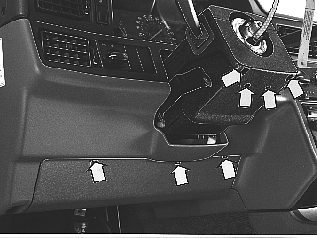

Установка панелей и крышек рулевой колонки

Установите:

• крышки рулевой колонки
• панель под приборной панелью вместе с выключателем освещения пола.

Примечание: Об установке контактной катушки SRS на ноль и установке рулевого колеса см. Раздел 6,7 (60-64, 70-77) Передняя подвеска, рулевое управление 850 1992-.
