Замена ручки рычага управления коробкой передач и гофрированного чехла

Снятие защитного чехла рычага управления коробкой передач с тоннельной консоли

Вдавите рамку спереди чехла у заднего края и по сторонам. Поднимите рамку с чехлом с панели.

Снятие держателя замка с рычага управления коробкой передач

Вытяните гофрированный чехол через рычаг управления коробкой передач для того, чтобы получить доступ к держателю замка.

Примечание: В чехол встроен держатель.

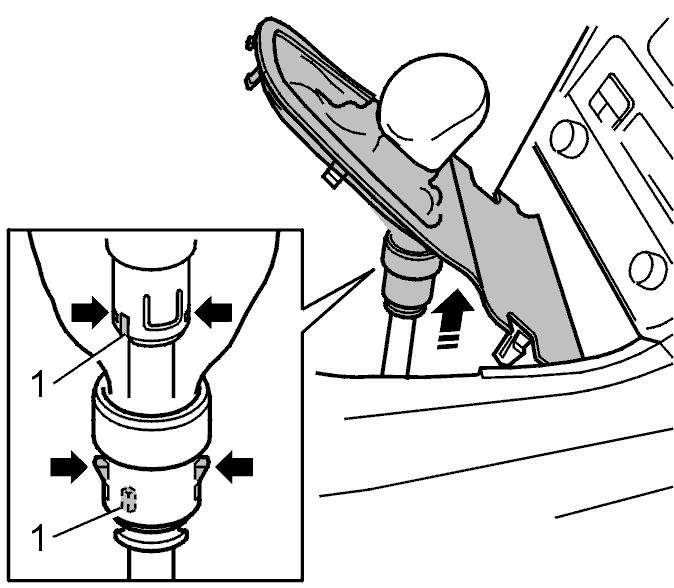

Снимите держатель замка.Вдавите два фиксатора под гофрированным чехлом. Потяните втулку вниз.

Снимите ручку рычага управления коробкой передач

Примечание: Для снятия требуется усилие.

Возьмитесь за ручку рычага управления коробкой передач двумя руками.Сильно потяните ручку прямо вверх.Потяните чехол вниз, достаточно для того, чтобы было видно кольцо суппорта.

Снятие кольца суппорта с рычага управления коробкой передач

Немного растяните кольцо суппорта, затем потяните его прямо вверх.

Снятие гофрированного чехла рычага коробки передач

Снимите гофрированный чехол.

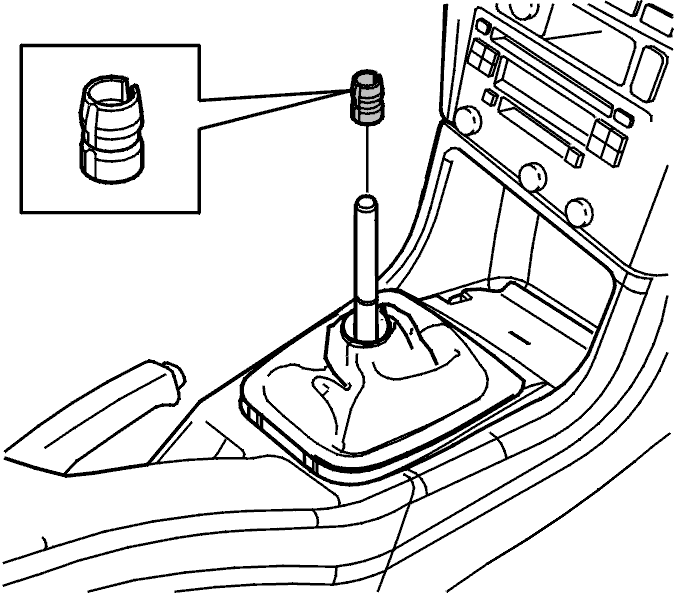

Установка кольца суппорта на рычаг управления коробкой передач

Примечание: Кольцо должно смотреть лицевой стороной вверх, а канавкой - назад.

Установите кольцо суппорта на рычаг управления коробкой передач.

Установка ручки на рычаге управления коробкой передач

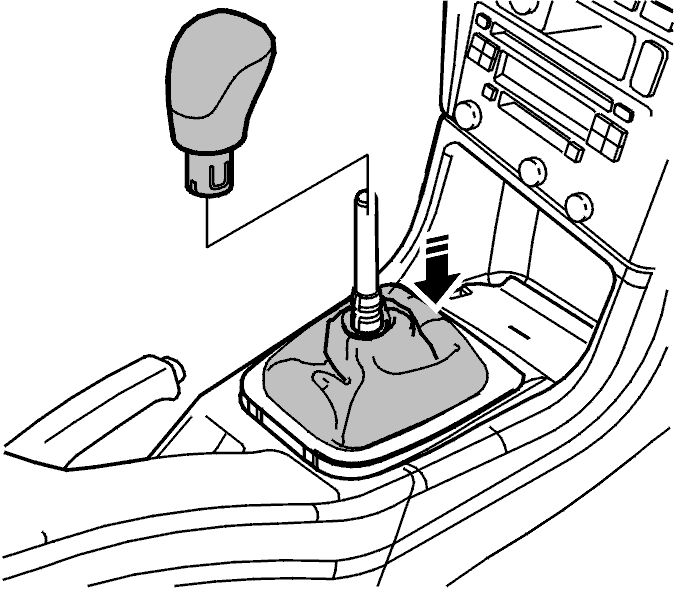

Натяните чехол на рычаг управления коробкой передач.Нажмите на ручку рычага управления коробкой передач через кольцо суппорта так, чтобы она защелкнулась.

Установка держателя чехольного замка на ручке рычага управления коробкой передач

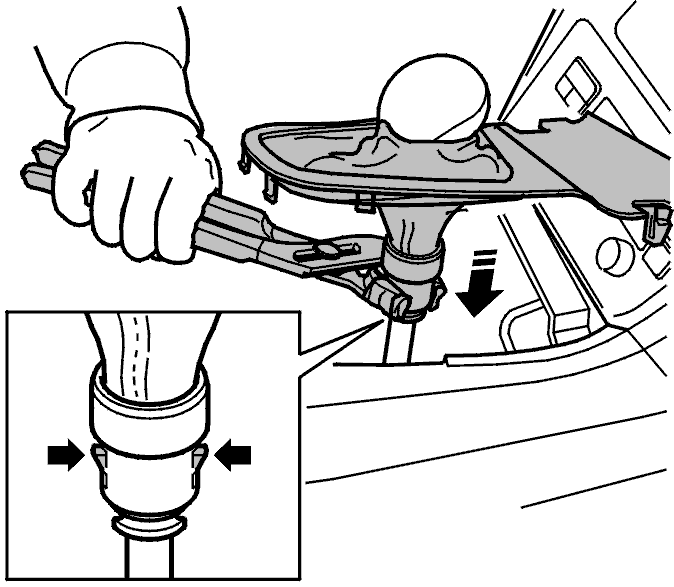

Приподнимите чехол над рычагом управления коробкой передач.Поднимите держатель вверх с помощью ручки рычага управления коробкой передач. Слегка поверните держатель, чтобы направляющая (1) внутри держателя совпадала с канавкой ручки управления коробкой передач (1).Потяните держатель так, чтобы он защелкнулся. Проверьте, чтобы держатель был надежно зафиксирован на ручке рычага управления коробкой передач.

Установка чехла рычага управления коробкой передач на тоннельной консоли

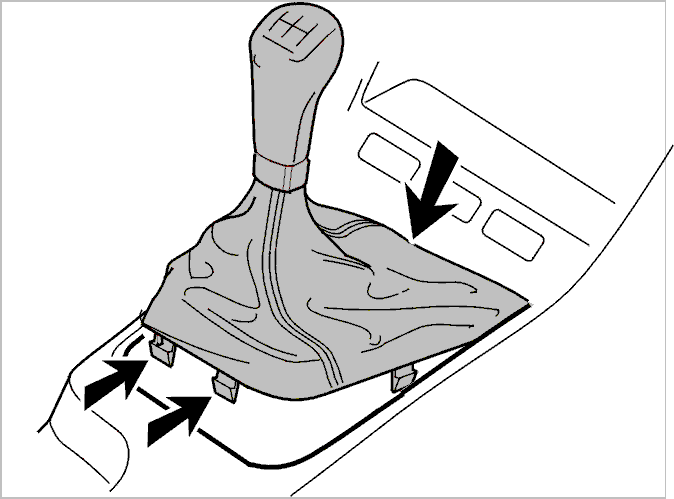

Зафиксируйте чехол рычага управления коробкой передач на тоннельной консоли, предварительно вдавив крюки на переднем крае.Затем вдавите упорные замки по бокам и на заднем крае.
