Замена ручки двери

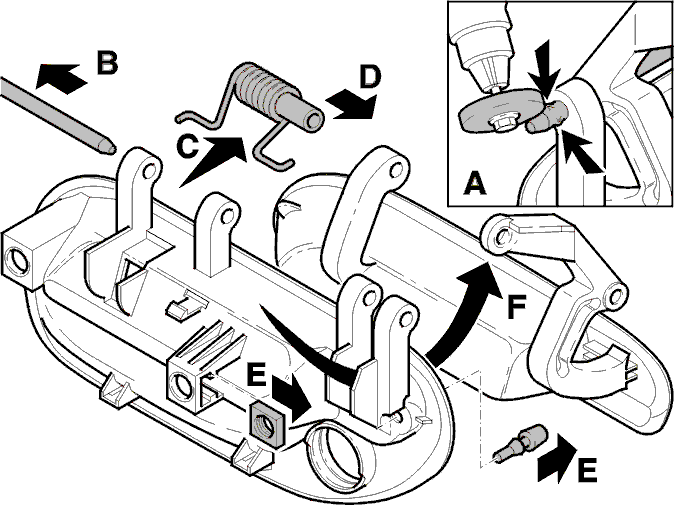

Снятие ручки и корпуса ручки

• Удалите инструкции по запиранию (А) на штырьке. Используйте напильник или шлифовальную машинку
• Поддерживайте крепления и одновременно осторожно выбейте штырек (В)

• Примечание: > Не изгибайте соответствующие части при установке.

• Выбейте штырек (В) и снимите пружину (С) с втулкой (D) или без нее
• Поверните ручку, чтобы снять ее с корпуса
• Снимите амортизирующий резиновый элемент и специальные гайки, если необходимо (E).

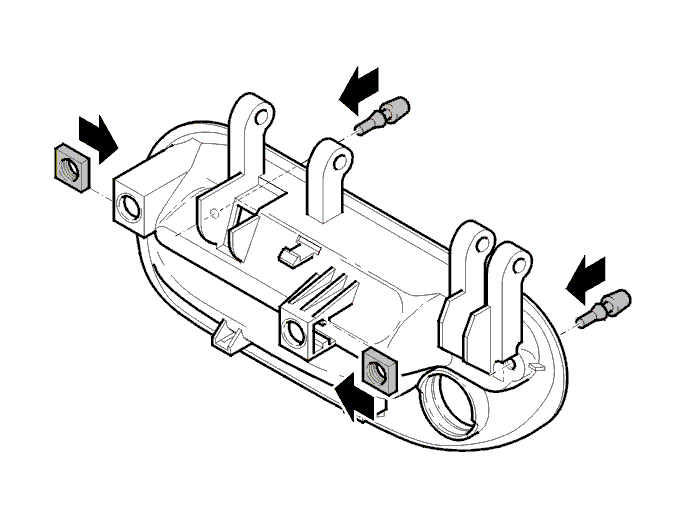

Установка амортизирующего резинового элемента и специальных гаек

Установите:

• амортизирующий резиновый элемент. Вставьте амортизирующий резиновый элемент со стороны ручки, и затем протяните резиновый элемент с обратной стороны
• специальные гайки. Вдавите гайки на место и отцентрируйте гайку по отношению к отверстию.

Подготовка ручки перед установкой

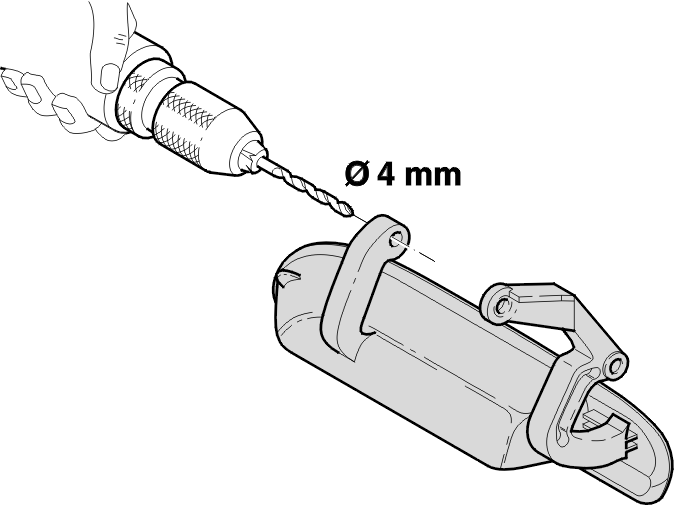

Рассверлите отверстие в одном из рычагов управления (как показано на иллюстрации) до диаметра 4 мм.Не рассверливайте отверстие в другом рычаге управления.

Установка ручки

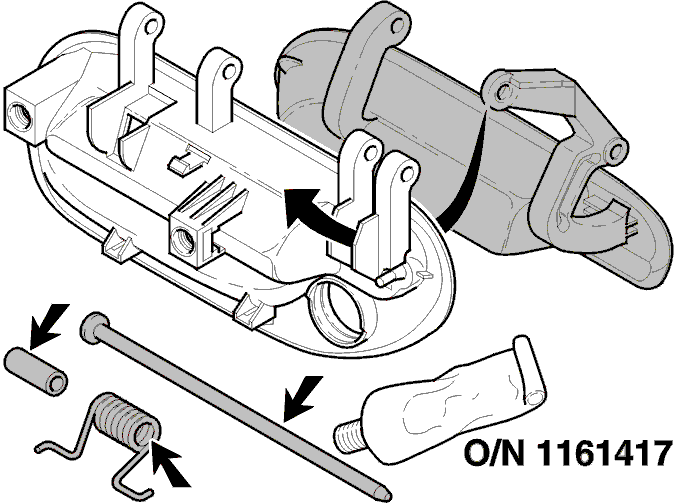

Установите ручку, вставив ее в корпус ручки с поворотом.Смажьте пружину, втулку и штырек небольшим количеством смазки. (номер 116 14 17).

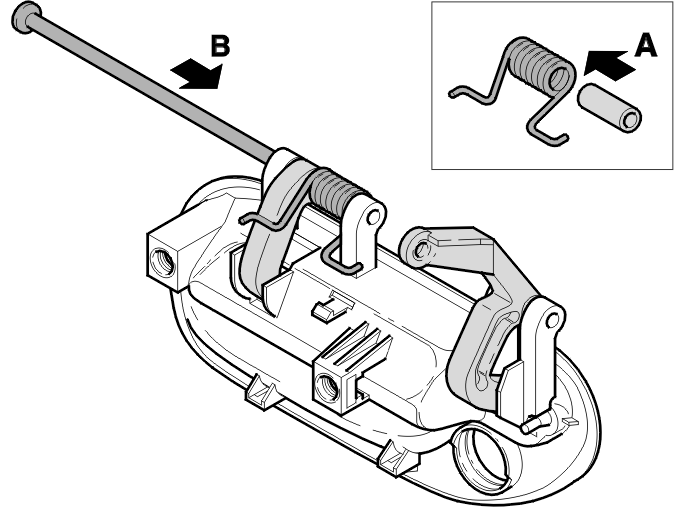

Сборка ручки и корпуса ручки

• Вставьте втулку в пружину согласно (А)
• Расположите пружину. См. иллюстрацию
• Вставьте штырек (В) по направлению к отверстию для ключа как можно дальше.

Установка штырька

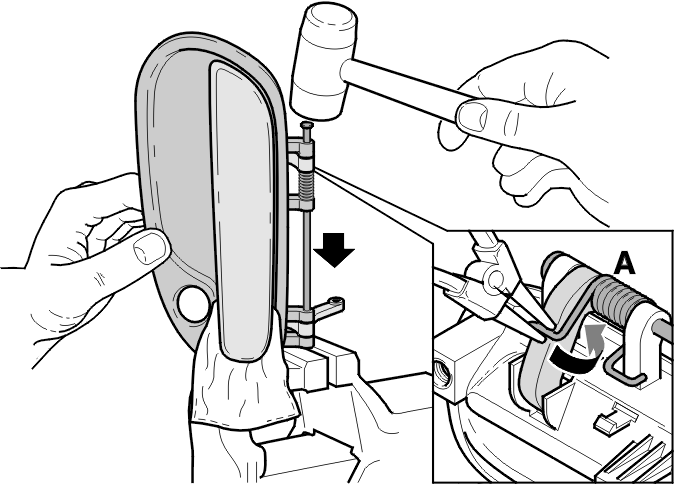

Поместите тряпку между ручкой и корпусом ручки, чтобы избежать растрескивания.Расположите корпус ручки с креплением в тисках.Осторожно вбейте штырек сквозь ручку (и корпус ручки) до тех пор, пока верх штырька не будет расположен рядом с креплением корпуса ручки.Закрепите пружину (А) позади рычага ручки.

Блокировка

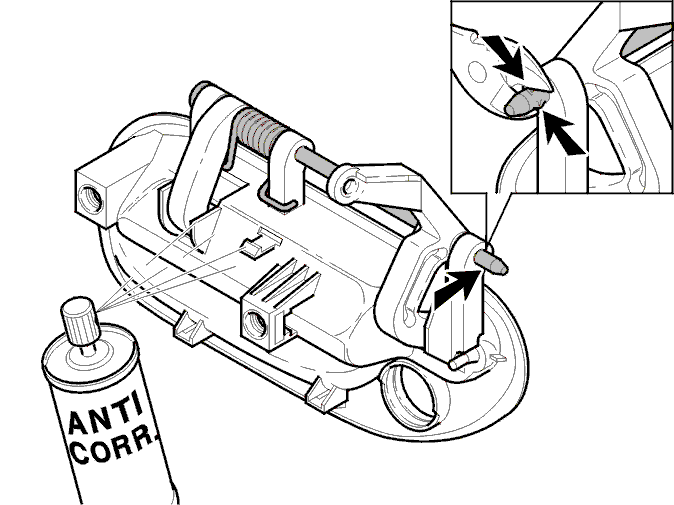

Используйте кусачки и зажмите конец штырька таким образом, чтобы две инструкции располагались под 180° друг к другу.Убедитесь, что штырек нельзя вытащить.Нанесите распылителем антикоррозийный состав на инструкции на штырьке.

Примечание: Не повредите краску при установке ручки.
