Замена ремней безопасности, заднее сиденье

Подготовка

Убедитесь, что клиент предоставил код радио.

Внимание: Перед сборкой, зажигание должно быть в положении II. Затем снова подсоедините отрицательный провод аккумулятора. Убедитесь, что во время подключения аккумулятора в автомобиле никого нет.

Запишите код защиты от кражи магнитолы.Выключите зажигание.Отсоедините отрицательный провод аккумулятора.

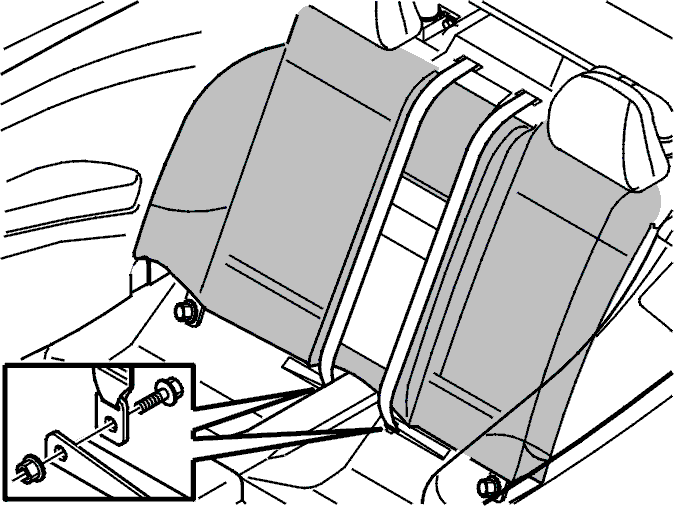

Снятие концевого крепления ремня безопасности и замка ремня безопасности

Снимите:

• заднее сиденье.Задние сиденья Раздел 8 (82-86, 88) Салон, внешняя часть, С70 с откидным верхом.
• 1 винт с концевого крепления ремня безопасности.
• 1 винт замка ремня безопасности.

Установка
При установке затяните винты до48 Н·м.

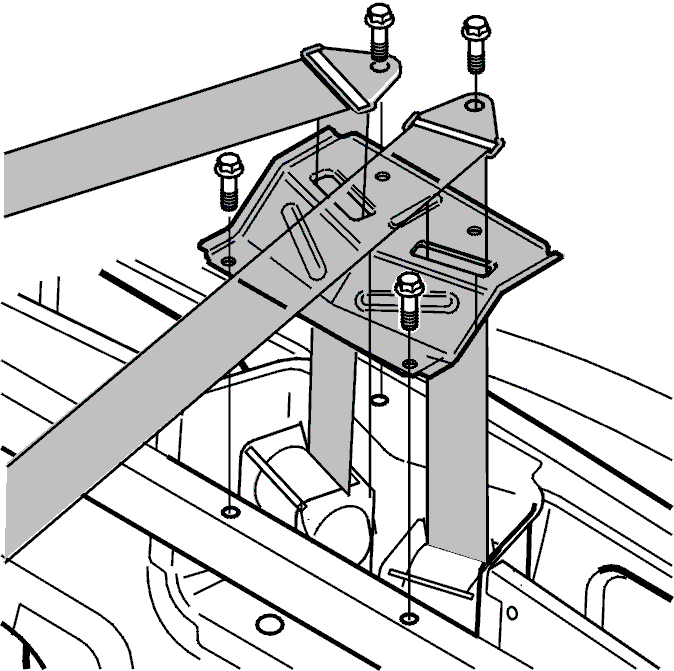

Снятие панели верхней направляющей ремня безопасности под вещевой полкой

Снимите:

• вещевую полку.Вещевая полка Раздел 8 (82-86, 88) Салон, внешняя часть, С70 с откидным верхом.
• 2 винта на переднем крае верхней направляющей ремня безопасности.
• 2 винта на верхних направляющих ремня безопасности и панели верхней направляющей ремня безопасности.
• панель, отогнув верхнюю направляющую ремня безопасности и язычок ремня, и сняв через ремни безопасности.

Установка
При установке, затяните винты до48 Н·м.

Снятие катушки (инерционной) ремня безопасности с натяжным устройством ремня безопасности

Внимание: Аккумулятор должен быть отсоединен при снятии или установке разъема кабеля зажигания.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем натяжном устройстве ремня безопасности. Это может привести к его срабатыванию.

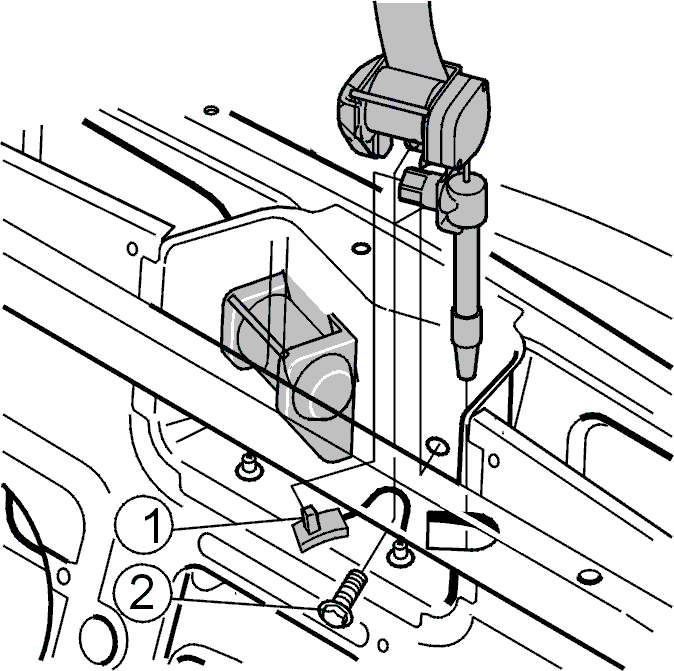

Снимите:

• разъем кабеля зажигания SRS с натяжного устройства ремня безопасности (1).
• 1 катушку (инерционную) ремня безопасности вместе с винтом натяжного устройства ремня безопасности (2).

Внимание: После столкновения замените обе катушки (инерционные) ремня безопасности вместе с натяжными устройствами ремней безопасности. Это применимо даже к тем случаям, когда никто не сидел в сиденьи пассажира.

Установка
При установке, затяните винт до48 Н·м.

Внимание: Натяжное устройство ремня безопасности нельзя разбирать, ремонтировать или переставлять на другой автомобиль. Способ обращения с замененным натяжным устройством ремня безопасности приведен в Обращение с замененными надувными подушками безопасности SRS / нат яжными устройствами ремней безопасности.

Проверка положения поршня натяжного устройства ремня безопасности

Вставьте проволоку в трубку на натяжном устройстве ремня безопасности, как показано на иллюстрации.Проверьте положение поршня натяжного устройства ремня безопасности.

Поршень в положении А:

• Натяжное устройство ремня безопасности сработало. Замените обе катушки (инерционные) ремня безопасности вместе с натяжным устройством ремня безопасности.

Поршень в положении В:

• Натяжное устройство ремня безопасности не сработало.

Выполните сборку в обратной последовательности

Затем перейдите к выполнению заключительных работ.

Проверьте функцию ремня безопасности

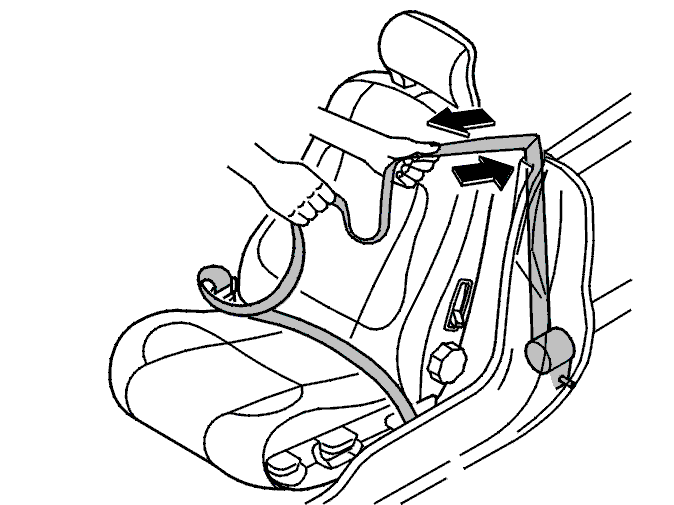

Убедитесь, что катушка (инерционная) ремня безопасности блокируется надлежащим образом. Проверьте функционирование, потянув его рывками несколько раз.

Зажигание в положении II. Снова подсоедините отрицательный провод аккумулятора

Внимание: Убедитесь, что во время подключения аккумулятора в автомобиле никого нет.

Проверка

Убедитесь, что индикаторная лампа SRS в комбинированной приборной панели не горит постоянно.

Примечание: Убедитесь, что индикаторная лампа SRS исправна, повернув ключ в положение II. Индикаторная лампа SRS должна загореться и примерно через 3 секунды погаснуть.
