Замена реле в центральном электрическом блоке салона
Снятие реле
Центральный электрический блок в салоне расположен под звукоизоляционной панелью со стороны водителя.
Снимите:
- отрицательный провод аккумулятора
- винты звукоизоляционной панели
- звукоизоляционную панель.
Установка реле

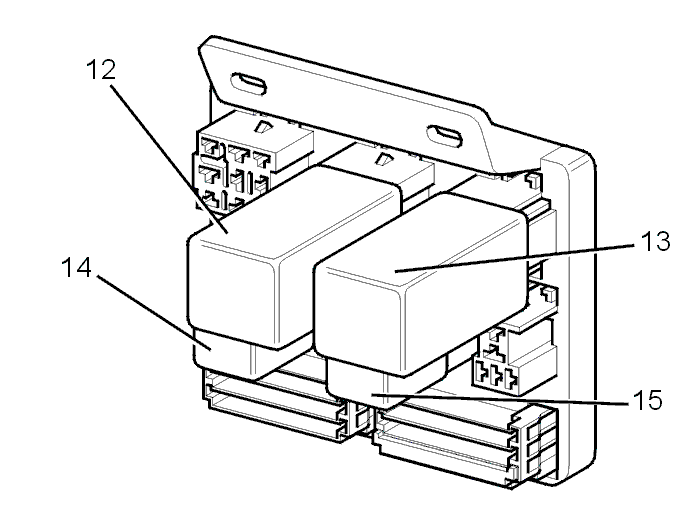

Замените реле.Смотрите иллюстрацию и таблицу расположения реле.
| Реле | Описание | Примечания |
| 12 | Электродвигатель, крышка багажника / задняя дверь автофургона | США, Канада |
| 13 | Устройство, напоминающее о необходимости пристегнуть ремень безопасности / сигнализатор ключа | США/Канада и Корея |
| 14 | Механизм окна с сервоприводом стекла | США, Канада |
| 15 | Устройство, напоминающее о необходимости пристегнуть ремень безопасности | ЕС/OS без Кореи |
| Модуль системы управления микроклиматом | ||
Подсоедините отрицательную клемму аккумулятора.
- Проверьте работу реле.
Установите звукоизоляционную панель и винты.
