Замена реле в электрической панели управления пассажирского салона

Демонтаж

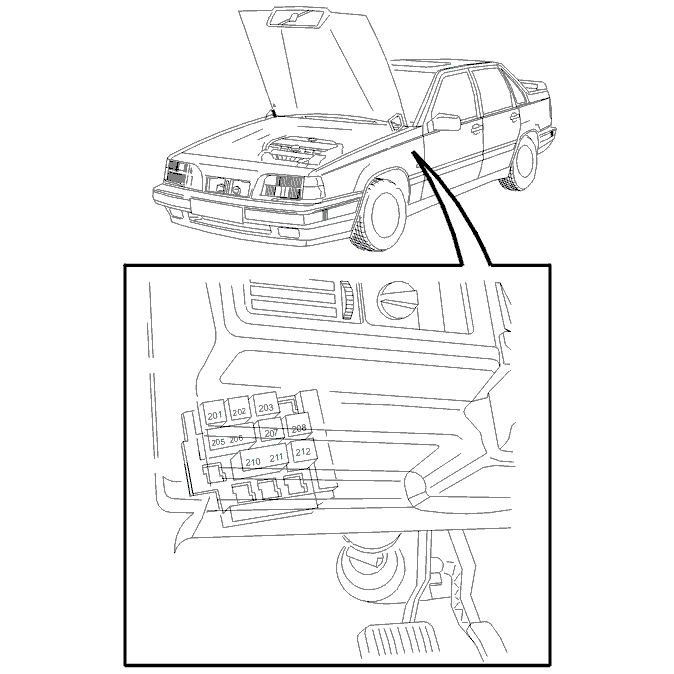

Реле электрической панели управления, доступ к которым имеется со стороны пассажирского салона, расположены со стороны водителя под звукоизоляцией.

• Отсоедините провод - аккумулятора.
• Отвинтите винты звукоизоляции.
• Снимите звукоизоляцию.

Установка

• Замените реле, как показано на рисунке.
• Подключите провод - аккумулятора.
• Проверьте реле.
• Установите звукоизоляцию и привинтите винты.

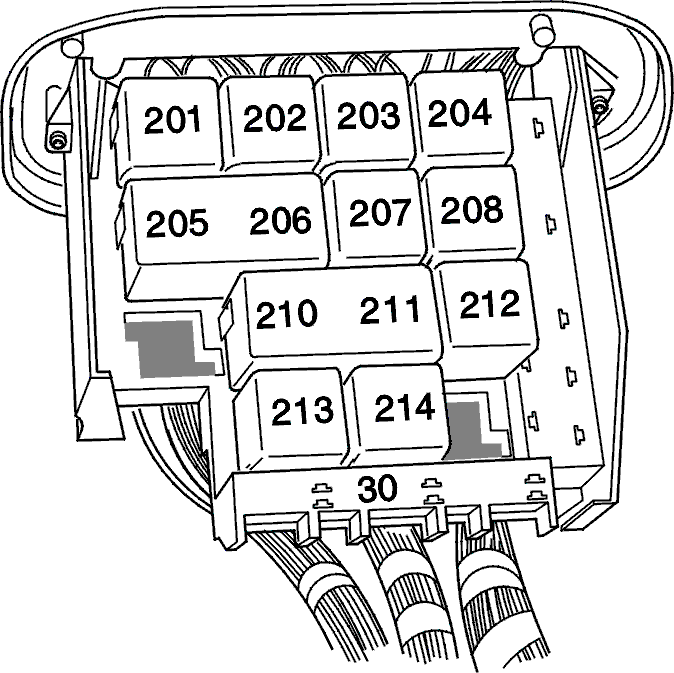

Замена на электрической панели управления пассажирского салона:201, Модуль управления датчика уровня масла (только для некоторых моделей, контроль перегорания передних ламп).202, Блокировка запертого положения203, Прерывистого действия стеклоочистителя ветрового стекла204, Прерывистого действия стеклоочистителя заднего стекла205, Централизованной системы запирания и задержки выключения освещения салона, (Закорочено, если в автомобиле нет централизованной системы запирания)206, Централизованной системы запирания и задержки выключения освещения салона, (Пустое место, если в автомобиле нет централизованной системы запирания)207, Устройство предупреждения о высокой скорости или о высокой температуре каталитического нейтрализатора(кроме США/Канады)208, Обогреваемое заднее стекло210, Дополнительное оборудование/принадлежности (закорочено)211, Дополнительное оборудование/принадлежности (пустое место)212, Напоминание о ремнях безопасности213, Блокировка стояночного положения214, Обогреваемое заднее сиденье.
