Замена регулятора давления топлива (B4164S, B4184S, B4204S)

Слив топливной системы

• Произведите слив топливной системы в соответствии с Слив топливной системы.

Снятие крышки и шлангов

• Снимите крышку двигателя.

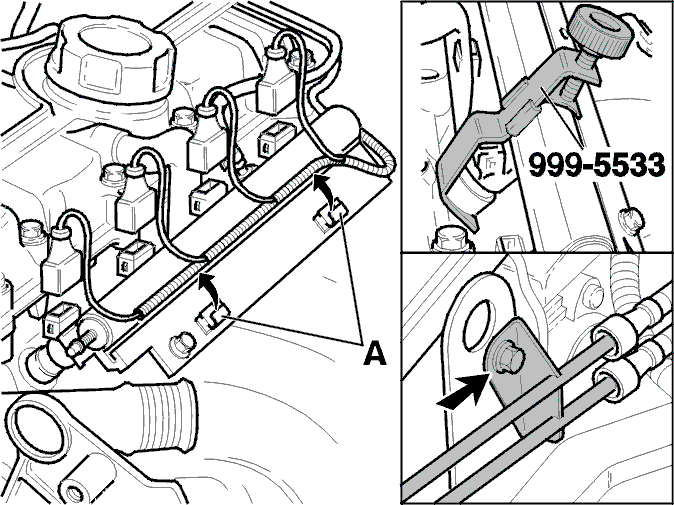

• Снимите соединители инжекторов.
• Разожмите зажимы на кабельной сети (А).
• Установите держатели 🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93- на инжекторы.
• Вытащите болт из крепежной скобы, держащей топливопровод.
• Поместите шланг и кабели рядом с головкой цилиндра (введенные в головку цилиндра)
• Вытащите крепежные винты топливной направляющей. Поднимите топливную направляющую с прикрепленными к ней инжекторами и поверните ее на 180° (не повредив трубы).
• Удалите вакуумный шланг с регулятора давления.

Примечание: Обращайтесь с инжекторами осторожно, во избежание их повреждения.

Примечание: Примите меры предосторожности для защиты всех резиновых втулок впускного коллектора.

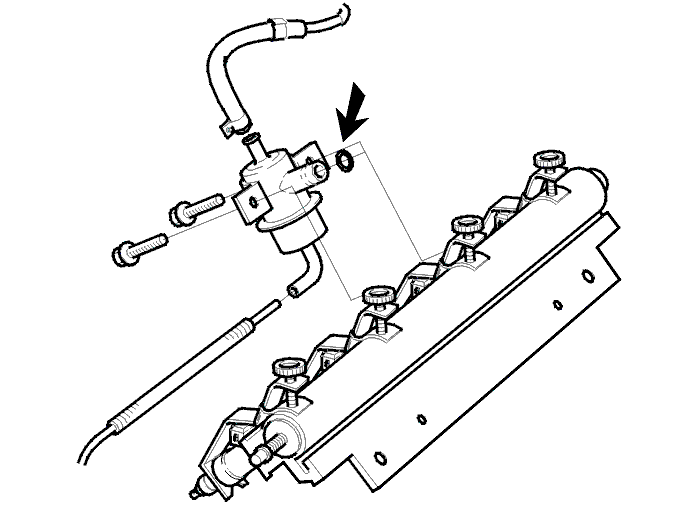

Удаление регулятора давления топлива

Снимите:

• Топливный шланг с регулятора давления.
• Два винта регулятора давления и положите под инжекторы бумагу для впитывания пролитого топлива.
• Регулятор давления.

Установка регулятора давления

Установите:

• Новое уплотнительное кольцо.
• Новый регулятор давления. Смажьте уплотнительное кольцо регулятора давления петролатумом.
• Крепежные винты регулятора давления и затяните их на 10 Нм.
• Поверните топливную направляющую и подсоедините топливный шланг.
• Установите топливную направляющую во впускной коллектор.
• Нанесите фиксационную жидкость (деталь номер 116 1053) на болты.
• Вверните винты и затяните их до 10 Нм.
• Установите крепежную скобу с топливной направляющей и затяните до 10 Нм.
• Снимите держатели 🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93- с инжекторов.
• Установите соединители инжекторов; убедитесь, чтобы каждый соединитель был снабжен резиновым уплотнением и укрепите кабель в зажимах.
• Заново поместите все кабели и шланги в заданное положение.
• Установите крышку двигателя.
