Замена регулятора давления с адаптером, шлангом и линией подачи

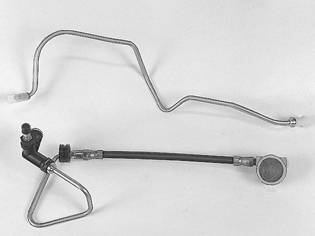

Обзорная иллюстрация

Обзорная иллюстрация линии подачи, шланга и регулятора.

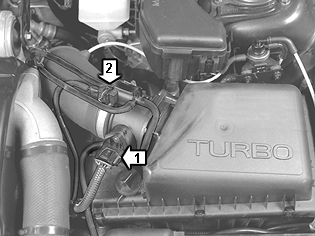

Снимите корпус воздухоочистителя (ACL)

Подготовка
Снимите:

• разъем (1)
• клапан управления (2) турбонагнетателя (ТС) с кронштейна
• шланг подачи воздуха с передней крышки
• шланг подачи воздуха с корпуса воздухоочистителя (ACL)
• корпус воздухоочистителя (ACL). Стяните его строго вверх с его креплений.

Снимите кабель с его зажима на корпусе воздухоочистителя (ACL).

Снимите аккумуляторную батарею

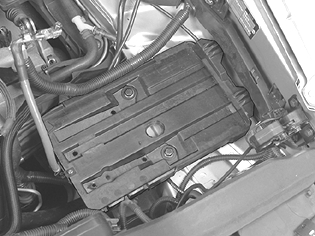

Снимите полку аккумулятора

Снимите:

• 2 винта
• винт держателя положительного кабеля. Отодвиньте в сторону держатель и положительный кабель.

Потяните полку аккумулятора по направлению к двигателю (с ее держателя в крыле).

Снимите модуль управления с гидравлического модулятора ABS

См. .

Замена регулятора давления с адаптером, шлангом и линией подачи

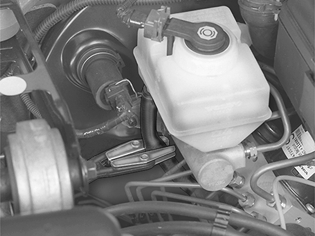

Сдвиньте в сторону вакуумный шланг, расположенный в креплении на корпусе воздухоочистителя (ACL).Снимите винт и держатель линии подачи.Заблокируйте шланг, идущий от бачка тормозной жидкости. Используйте зажим для шланга, см. иллюстрацию.

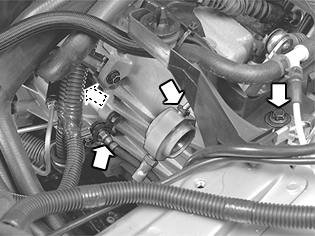

Снимите адаптер с коробки передач и резиновый шланг с кронштейна

Выверните 2 винта зажимов на проводке.Отодвиньте проводку в сторону.Сожмите фиксатор адаптера; используйте маленькую отвертку.Вытяните адаптер прямо.Вытяните резиновый шланг (см. стрелку) из кронштейна на коробке передач.Снимите штуцер трубки (см. стрелку), находящийся на линии подачи, с регулятора давления.Выверните винты и снимите кронштейн (см. стрелку), удерживающий трубку в кузове.

Освободите фиксатор линии подачи на цилиндре сцепления

Слегка потяните фиксатор вверх. Используйте небольшую отвертку.Вытяните трубку из цилиндра сцепления.

Установите новую линию подачи на цилиндр сцепления

Установите линию подачи на цилиндр сцепления. Вдавите фиксатор таким образом, чтобы он зафиксировал трос.

Установите регулятор давления и адаптер

Установите:

• винт и крепление над линией подачи. Затяните до 10 Н·м
• адаптер с трубкой, шланг и регулятор давления на коробку передач
• штуцер линии подачи на регулятор давления. Затяните до 10 Н·м.

Вдавите трубку и резиновый шланг на место в кронштейне на коробке передач.

Установите:

• зажимы проводки
• 2 винта кронштейнов. Затяните до 10 Н·м.

Снимите зажим для шланга.

Установите модуль управления

Перед тем как втолкнуть модуль управления на место, отцентрируйте его на клапанах гидравлического модулятора ABS.

Установите:

• модуль управления. Затяните до 1,8 Н·м
• разъемы электродвигателя насоса и модуля управления.

Прокачайте сцепление
Используйте блок, создающий давление.

Установите полку аккумулятора

Затяните винты до 25 Н·м.

Установите корпус воздухоочистителя (ACL) с разъемами

Установите:

• воздухоочиститель (ACL)
• все шланги подачи воздуха. Затяните зажим для шланга
• клапан управления турбонагнетателя (ТС) на кронштейн
• разъем.

Установите аккумулятор

Установите фиксатор аккумулятора и вывод кабеля. Затяните до 10 Н·м.

Проверка

Заведите двигатель.Проверьте сцепление (убедитесь, что оно выключается) и убедитесь, что передачи могут включаться.
