Замена / регулировка троса блокировки ключа

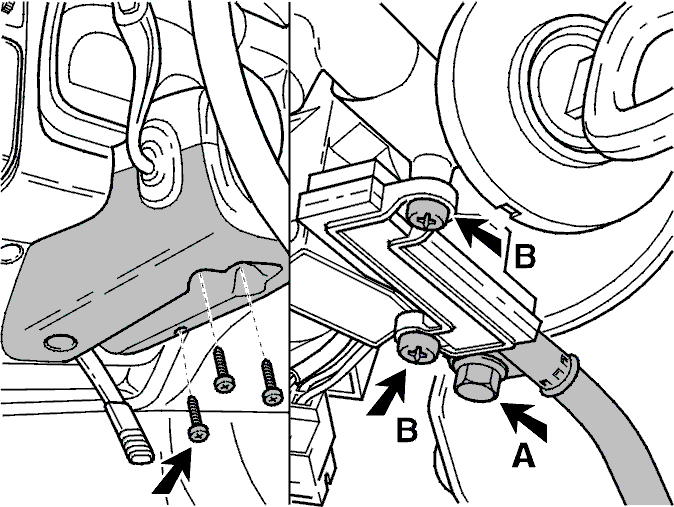

Отсоединение троса от цилиндра замка рулевого колеса

Снимите:

• панель под приборной панелью со стороны водителя.
• нижний кожух рулевой колонки
• винт крепления (А) трубки троса
• два винта (В), крепящих кожух
• трос

Примечание: Может выпасть стопорный зажим троса. Не потеряйте его.

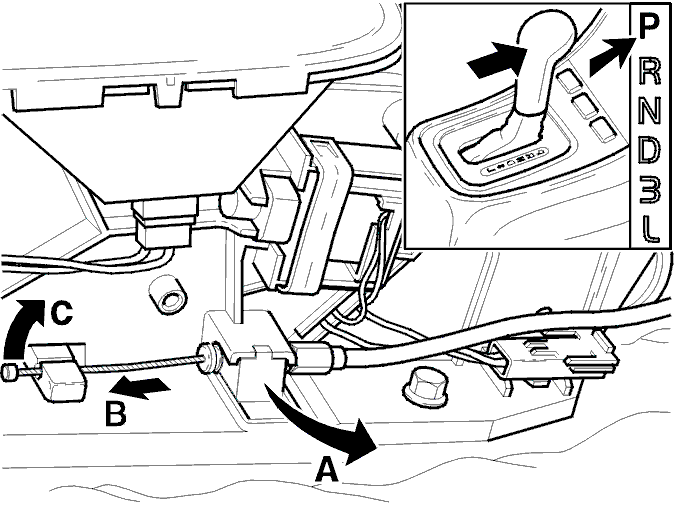

Отсоединение троса от рычага переключателя передач

• Снимите панель центральной консоли с правой стороны.
• Выберите положение Р.
• Отодвиньте трос назад, по направлению от рулевого колеса (В).
• Отсоедините трос от рычага (С).
• Выдвиньте блок регулятора вместе с тросом и трубкой троса из кронштейна (А).

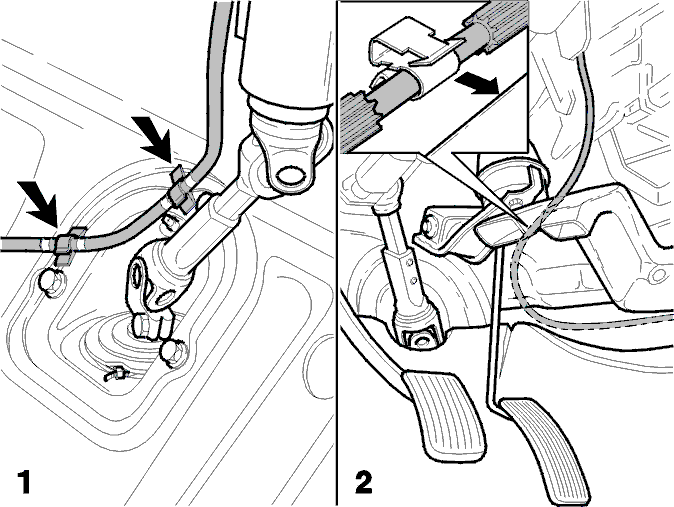

Снятие троса

Снимите:

Автомобили с правосторонним управлением (1). Снимите:

• зажимы с переходной пластины рулевой колонки
• трос с автомобиля, осторожно.

Автомобили с левосторонним управлением (2). Снимите:

• зажим с воздуховода
• трос с автомобиля, осторожно.

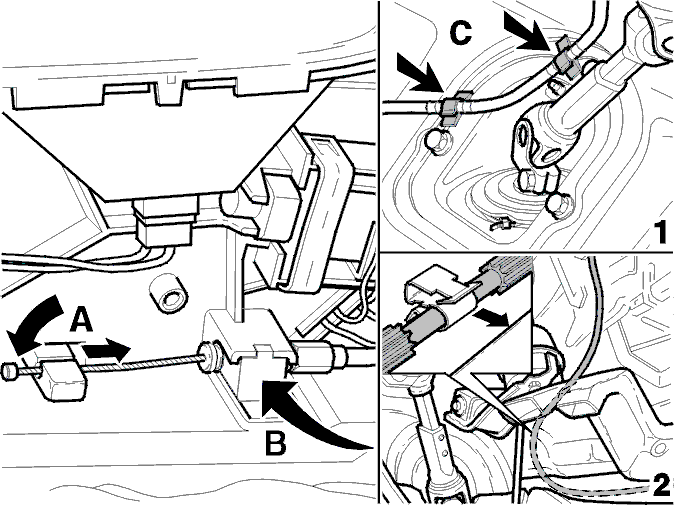

Установка троса на рычаг переключателя передач

• Выберите положение Р.
• Проложите трос над валом рулевого колеса к рычагу переключателя передач.
• Установите трос в рычаг переключателя передач (А).
• Задвиньте блок регулятора вместе с тросом и трубкой троса в кронштейн (В).

Автомобили с правосторонним управлением (1). Установите

• трос и зажимы на переходную пластину вала рулевого колеса (С).

Автомобили с левосторонним управлением (2). Установите:

• трос и зажим на воздуховод.

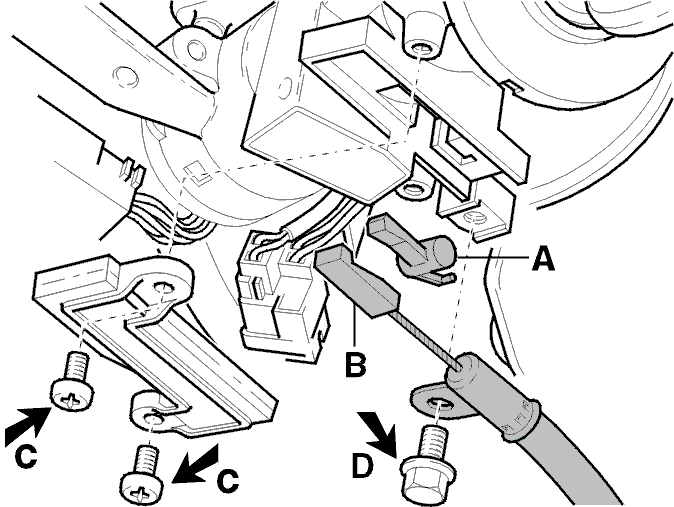

Установка троса на цилиндр замка рулевого колеса

Установите:

• стопорный зажим (А).
• трос (В) в стопорный зажим (А).
• крышку (С) (два винта).

Примечание: Если необходимо, поверните ключ зажигания в положение I.

Установите и закрепите трубку троса с помощью винта (D).

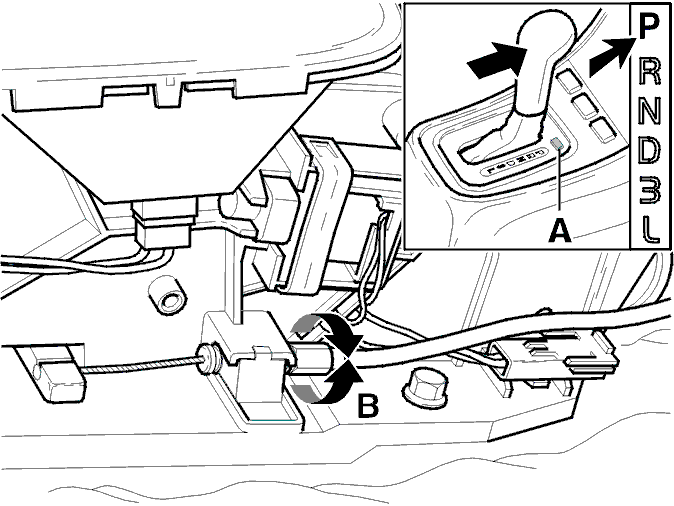

Проверка и регулировка троса в центральной консоли

• Выберите положение Р. Когда выбрано положение Р, система заблокирована. Перевести переключатель передач в другое положение должно быть невозможно.

Поверните ключ зажигания в положение 2. Нажмите педаль тормоза или нажмите кнопку SHIFTLOCK OVERRIDE.

• Нажмите кнопку SHIFTLOCK OVERRIDE (А).
• Теперь передвижение переключателя передач должно быть возможно. Если переключатель передач невозможно передвинуть, отрегулируйте трубку троса (В).

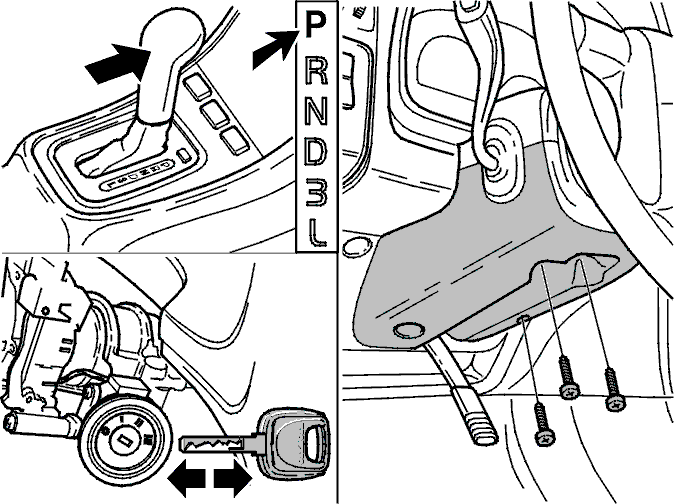

Проверка и регулировка троса на цилиндре замка рулевого колеса

Вставьте ключ в замок зажигания.Попытайтесь вынуть ключ из замка зажигания, устанавливая переключатель передач во все различные положения передач. Не прикладывайте усилия больше, чем требуется обычно при вынимании ключа.

Примечание: Вынуть ключ из замка зажигания должно быть возможно только когда рычаг переключателя передач находится в положении Р.

Если возможно вынуть ключ из замка зажигания когда рычаг переключателя передач находится в другом положении, необходимо отрегулировать трубку троса, см. Проверка и регулировка троса в
центральной консоли Установите:

• боковую панель для центральной консоли
• нижний кожух рулевой колонки
• нижнюю часть приборной панели
