Замена реактивной штанги (D5252T MSA 15.8)

Подготовка

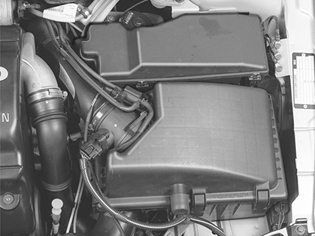

Снимите

• разъем с датчика массового расхода воздуха (MAF) и клапана управления турбонагнетателя (TC).
• клапан управления турбонагнетателя (TC) с крышки воздухоочистителя (ACL). Отодвиньте его в сторону.
• впускной шланг между турбонагнетателем (TC) и крышкой воздухоочистителя (ACL). Нагрейте соединения с крышкой воздухоочистителя (ACL) при помощи термовоздушного пистолета. Это облегчит сн ятие.
• впускной шланг между корпусом воздухоочистителя (ACL) и передней панелью.
• крышку воздухоочистителя (ACL) с корпуса воздухоочистителя (ACL).
• корпус воздухоочистителя (ACL).

Снятие реактивной штанги

Снимите

• винт крепления реактивной тяги в реактивной штанге на двигателе.
• винты опорных стаканов подвески.
• реактивную тягу.

Снимите 6 винтов, удерживающих реактивную штангу.

Установка реактивной штанги

Установите новую реактивную штангу и затяните согласно иллюстрации.

Установите

• реактивную тягу.
• винты кронштейнов на опорных стаканах подвески. Затяните до 50 Н·м
• винт крепления реактивной тяги в кронштейне на двигателе. Затяните до 80 Н·м.

Завершение

Установите

• корпус воздухоочистителя (ACL).
• впускной шланг между воздухоочистителем (ACL) и передней панелью.
• впускной шланг между турбонагнетателем (TC) и крышкой воздухоочистителя (ACL).
• клапан управления турбонагнетателя (TC) на крышке воздухоочистителя (ACL).
• разъем на клапане управления турбонагнетателя (TC) и датчике массового расхода воздуха (MAF).
