Замена реактивной штанги (D5252T MSA 15.8) — V70 II

Подготовка

Снимите

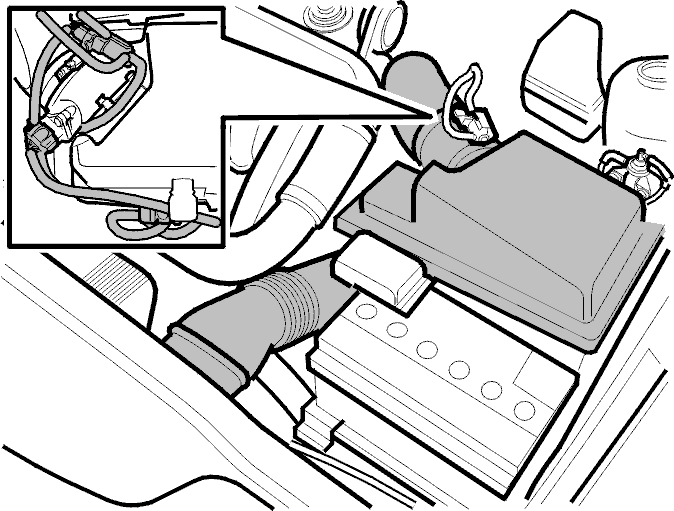

• клапан управления подушек двигателя и его проводку с крышки воздухоочистителя (ACL)
• разъем с датчика массового расхода воздуха (MAF) и клапана управления турбонагнетателя (TC)
• клапаны управления турбонагнетателя (TC) с крышки воздухоочистителя (ACL). Сдвиньте в сторону
• впускной шланг между корпусом воздухоочистителя (ACL) и передней панелью
• крышку воздухоочистителя (ACL) с корпуса воздухоочистителя (ACL)
• корпус воздухоочистителя (ACL)

Снятие реактивной штанги

Снимите

• винт крепления реактивной тяги в реактивной штанге на двигателе
• винты на опорных стаканах подвески
• реактивную тягу.

• Снимите 6 винтов, удерживающих реактивную штангу.

Установка реактивной штанги

• Установите новую реактивную штангу и затяните, как показано на иллюстрации

Установите

• реактивную тягу
• винты кронштейнов на опорных стаканах подвески. Затяните до 50 Н·м.
• винт крепления реактивной тяги в кронштейне на двигателе. Затяните до 80 Н·м.

Завершение

Установите

• корпус воздухоочистителя (ACL) и крышку
• впускной шланг на передней панели
• впускной шланг между турбонагнетателем (TC) и крышкой воздухоочистителя (ACL)
• клапан управления турбонагнетателя (TC) на крышку воздухоочистителя (ACL)
• разъем на клапан управления турбонагнетателя (TC) и датчик массового расхода воздуха (MAF)
• клапан управления подушек двигателя и его проводку на крышку воздухоочистителя (ACL)
