Замена распределителя (B5244SG, B5244SG2)

Снятие водоотвода

Снимите:

• рычаги стеклоочистителя ветрового стекла.
• водоотвод.

Снятие распределителя

Опорожните линии согласно Опорожнение газовой линии.Пометьте газовую трубу.

Снимите:

• газовую трубу.
• жгут проводов с зажима и ленточного хомута.

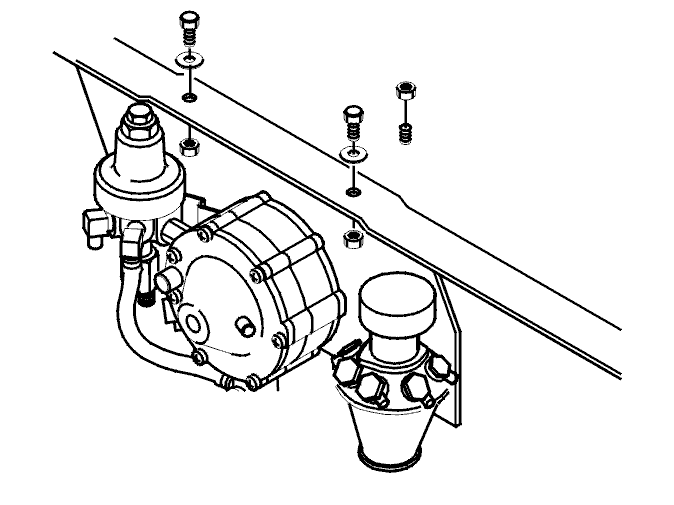

• три винтовых соединения, удерживающих кронштейн.
• кронштейн.
• гайки с распределителя на кронштейне.

Подсказка: Отметьте положение шлангов по отношению к штуцерам распределителя. Это делается для обеспечения правильного расположения шлангов в моторном отсеке.

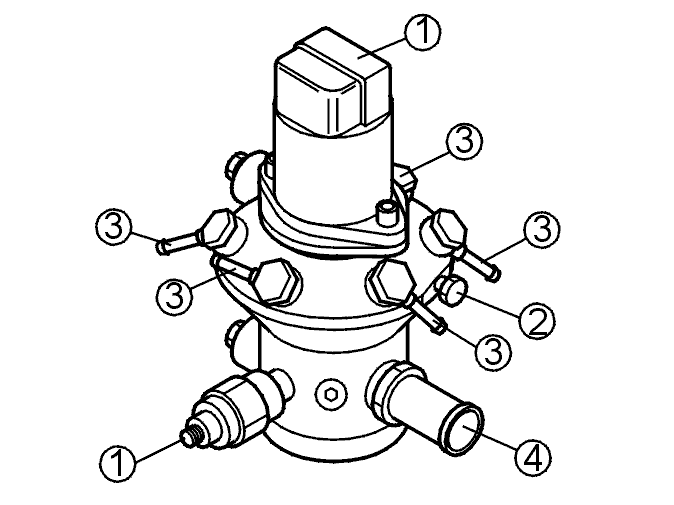

Снимите:

• 2 соединителя (1).
• провод заземления (2).
• 5 шлангов ко впускному коллектору (3).
• шланг (4) между распределителем и регулятором.

Установка распределителя

Установите:

• шланг (4) между распределителем и регулятором.
• 5 шлангов ко впускному коллектору (3).
• провод заземления (2).
• 2 соединителя (1).

Установите:

• привинтите распределитель на место на кронштейне.
• три винтовых соединения, удерживающих кронштейн.
• кабель в зажим и ленточный хомут.
• газовую трубу.

Затяните согласно разметке. Затяните еще на 10°.

Установка водоотвода

Установите:

• водоотвод.
• рычаги стеклоочистителя ветрового стекла.

Проверьте на наличие утечки с помощью течеискателя

Убедитесь, что система загерметизирована:

• откройте клапан на топливном баке.
• заведите двигатель (работа на газе).

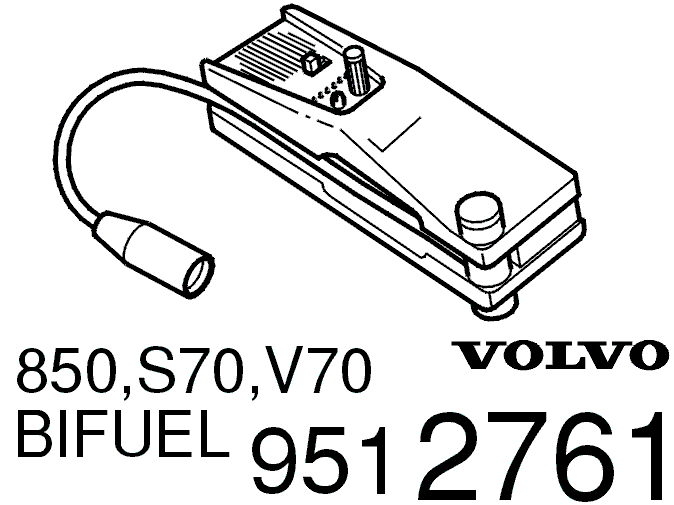

• проверьте все соединения, которые были отсоединены. Используйте течеискатель 🔧 LÄCK-SöKARE (KONTROLL/TÄTHET) BI-FUEL.

Разборка и очистка распределителя

Снимите:

• распределитель, см. Снятие водоотвода.
• фильтр. Если необходимо, очистите фильтр.
• Клапан замедления прекращения подачи топлива от распределителя.
• шаговый двигатель: Ослабьте два винта.

Примечание: Следите за тем, чтобы поршень и пружина под ним не отошли, и чтобы шар не сдвинулся.
- гофрированное кольцо, уплотнительное кольцо, поршень и пружину.

Убедитесь, что прорези в перфорированной втулке чистые. Если нет, очистите их продувкой сжатым воздухом.

Подсказка: Используйте мягкую щетку (например, зубную щетку) для очистки внутри распределителя.

Примечание: Не используйте очищающие средства, содержащие бензин, или средства для очистки карбюраторов. Такие средства могут повредить диафрагму в нижней части распределителя.

Сборка распределителя

Установите:

• пружину и поршень. Придавите пальцем поршень вниз, так чтобы он легко скользил вверх и вниз в перфорированной втулке, и доходил до нижней части, не сжимая пружину. Тщательно очистите корпус, если поршень скользит туго.

Замените распределитель, если поршень по-прежнему перемещается туго.

Установите:

• уплотнительное кольцо и гофрированное кольцо. Убедитесь, что уплотнительное кольцо не повреждено. Если оно повреждено, замените его.

Убедитесь, что шаговый двигатель не поврежден. Убедитесь, что верхняя часть клапана замедления прекращения подачи топлива не повреждена. Убедитесь, что клапан легко выравнивается в распределителе. Замените сломанные компоненты, если они есть.

• шаговый двигатель и клапан замедления прекращения подачи топлива.
• фильтр.
• распределитель, см. Снятие водоотвода.
