Замена радиатора/охладителя нагнетаемого воздуха (CAC)

Снятие узла радиатора

Касается автомобилей, оборудованных кондиционером (A/C)
Опорожните систему кондиционирования (А/С) в соответствии с Tцmning/vacuumpumpning/fyllning av kцldmedium samt lдcksцkning.Отсоедините шланги конденсатора на компрессоре и на осушителе.

Снимите

• минусовый кабель аккумулятора. Сначала прочтитеЗаметьте при отсоединении / подсоединении провода аккумулятора.
• воздуховод к блоку модулей управления.

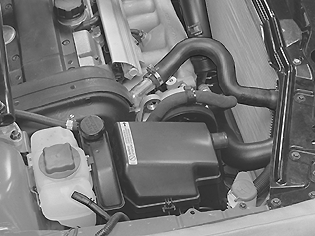

• впускную трубу корпуса воздушного фильтра (ACL) с соединения над радиатором. Поверните трубу вверх.
• Продувочный клапан (CP) с крепления на кожухе вентилятора.
• отсоедините проводку от кожуха вентилятора.

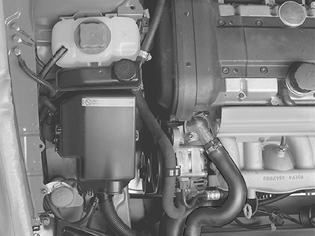

Выньте шланг расширительного бачка из держателей на верху кожуха вентилятора.Отсоедините оба разъема вентилятора охлаждения двигателя (FC).

Снимите

• трубу подачи нагнетаемого воздуха над двигателем.
• оба винта, держащие кожух вентилятора. Осторожно поднимите вентилятор охлаждения двигателя (FC).
• крышку расширительного бачка.

Зажмите верхний шланг радиатора с помощью фиксирующих плоскогубцев.

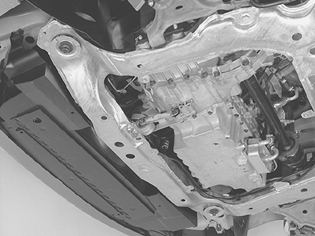

• брызговик под двигателем
• винт крепления канала проводки двигателя на переднем крае подрамника.

Слейте охлаждающую жидкость

• Снимите передний брызговик и передние воздухоотражатели.
• Зажмите нижний шланг с помощью фиксирующих плоскогубцев.
• Подсоедините шланг к штуцеру на радиаторе.
• Протяните шланг вниз к емкости.
• Откройте штуцер и слейте охлаждающую жидкость.

Снимите

• верхний шланг радиатора. Отложите в сторону
• шланг расширительнего бачка с бачка. Отсоедините шланг от зажима, так чтобы он снялся вместе с радиатором
• впускной шланг к, и выпускной шланг от охладителя нагнетаемого воздуха (CAC).

Подсказка: При отсоединении выходного шланга рекомендуется нагреть соединение термовоздушным пистолетом 115 82 84 вокруг выхода.

Снимите

• сливной шланг и затяните штуцер на радиаторе
• нижний шланг радиатора. Отложите в сторону и закройте отверстия.
• емкость

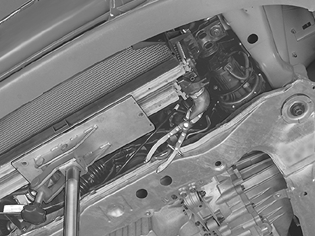

Установите передвижной домкрат с универсальной пластиной 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) под узлом радиатора.

• оба крепежных винта

Держите узел радиатора и осторожно опустите его.

Замена водяного охладителя/охладителя нагнетаемого воздуха (CAC)

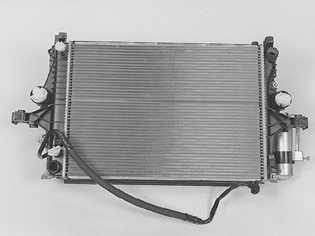

Поставьте кондиционер на ровную поверхность.Выверните четыре винта, удерживающие элементы кондиционера вместе.Замените блок охладителя/охладитель нагнетаемого воздуха (CAC).Соберите кондиционер, используя четыре винта.

Установка блока охладителя

Установите охлаждающий блок на передвижном домкрате с универсальной пластиной 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR).Держите блок охладителя и осторожно поднимите его на место в кузове.Установите оба винта крепления и затяните до 25 Нм.

Установите

• нижний шланг радиатора. Снимите фиксирующие плоскогубцы
• винт крепления кабельного канала проводки двигателя на переднем крае подрамника
• передний брызговик и передние воздухоотражатели.

Установите

• верхний шланг радиатора. Снимите фиксирующие плоскогубцы
• шланг к расширительному бачку. Закрепите шланг скобами
• пластмассовую трубу на охладитель нагнетаемого воздуха (CAC)
• шланги конденсатора на компрессор и на осушитель.

Установка вентилятора охлаждения двигателя (FC)

Осторожно опустите кожух вентилятора и совместите с отверстиями на сторонах радиатора.Затяните оба крепежных винта.Подсоедините разъемы вентилятора охлаждения двигателя (FC).Установите трубу подачи нагнетаемого воздуха над двигателем.Вдавите шланг от расширительного бачка в держатель на кожухе вентилятора.Закрепите проводку при помощи ленточных хомутов так же, как она была закреплена прежде.Вдавите продувочный клапан (CP) в держатель на кожухе вентилятора.Поверните вниз впускной коллектор воздушного фильтра (ACL) и поместите к соединительной муфте над кондиционером.Смонтируйте минусовый кабель аккумулятора. Прочитайте в начале:Заметьте при отсоединении / подсоединении провода аккумулятора.Наполните систему кондиционирования (А/С) в соответствии с: Tцmning/vacuumpumpning/fyllning av kцldmedium samt lдcksцkning.

Залейте охлаждающую жидкость

Установите крышку расширительного бачка.Прогрейте двигатель до открытия термостата.Остановите двигатель и при необходимости долейте охлаждающую жидкость.
