Замена радиатора / охладителя нагнетаемого воздуха (CAC) (D5252T MSA 15.8)

Снятие узла радиатора

Опорожните систему кондиционирования. См. Olja i A/C-systemet.Применимо к автомобилям, оборудованным системой кондиционирования (A/C).

Снимите

• брызговик под двигателем, передний брызговик и воздухоотражатели
• шланги конденсатора на компрессоре и на влагоотделителе
• соединитель на держателе влагоотделителя системы кондиционирования (А/С).

Заглушите шланги и компрессор набором заглушек номер: 95125.

Снимите

• отрицательный провод аккумулятора. Сначала прочтите Аккумуляторная батарея, отсоединение

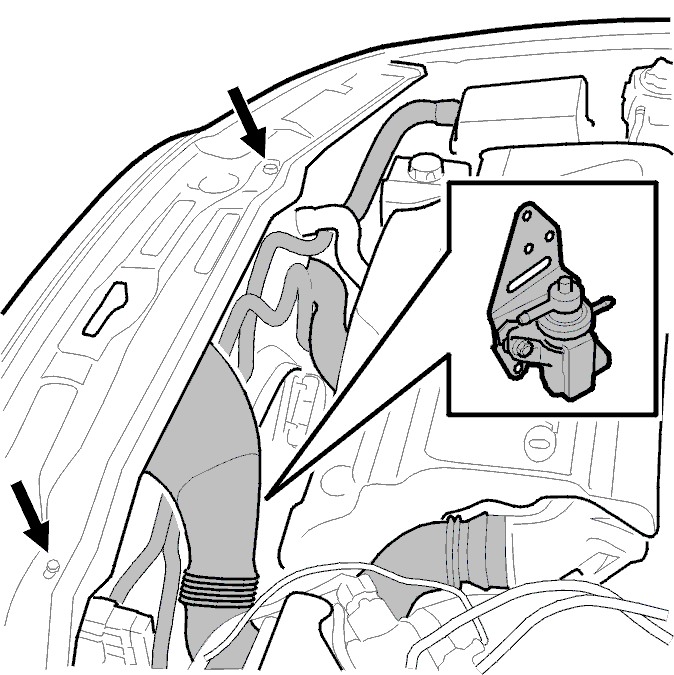

• два винта, крепящих верхний край радиатора
• воздуховод блока модулей управления
• впускную трубу корпуса воздухоочистителя (ACL) с соединения над радиатором. Снимите трубку
• продувочный клапан (СР) с кожуха вентилятора охлаждения двигателя (FC)
• трубы подачи нагнетаемого воздуха на обеих сторонах по направлению к охладителю нагнетаемого воздуха (CAC).

Примечание: Правая сторона, снимите первую секцию трубы подачи нагнетаемого воздуха.

Подсказка: Отсоединение трубы подачи нагнетаемого воздуха облегчается, если соединение вокруг выводов на стороне охладителя нагнетаемого воздуха (CAC) прогрето с помощью термовоздушного пистолета 🔧 VARMLUFTSPRUTA.

Отсоедините проводку от кожуха вентилятора.Выньте шланг расширительного бачка из держателей в верхней части кожуха вентилятора.Отсоедините оба разъема вентилятора охлаждения двигателя (FC).

Снимите

• оба шланга масляного радиатора с радиатора. (Применимо только к автомобилям с автоматической коробкой передач).

Примечание: Соберите масло из масляного радиатора в емкость.
- оба винта, удерживающих кожух вентилятора. Осторожно поднимите вентилятор системы охлаждения двигателя (FC)
- крышку расширительного бачка
- шланг от расширительного бачка и от держателя до радиатора.

Зажмите верхний шланг радиатора с помощью фиксирующих плоскогубцев.

Слейте охлаждающую жидкость
Зажмите нижний шланг с помощью фиксирующих плоскогубцев.Установите шланг на штуцер с левой стороны радиатора.Протяните шланг вниз к емкости.Откройте штуцер и слейте охлаждающую жидкость.Снимите нижний шланг масляного радиатора и слейте масло в емкость. (Применимо только к автомобилям с автоматической коробкой передач)

Снимите

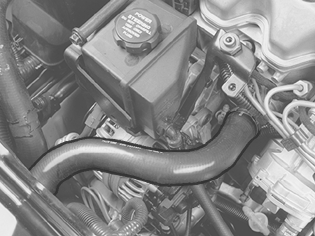

• верхний шланг радиатора. Отложите в сторону
• шланг расширительного бачка на бачке. Отсоедините шланг от зажима так, чтобы он снялся вместе с радиатором.

Снимите

• сливной шланг. Затяните штуцер на радиаторе
• нижний шланг радиатора. Отложите в сторону. Закупорьте отверстия
• емкость.

Установите передвижной домкрат с универсальной пластиной 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) под блок радиатора.Снимите оба винта крепления.Поддерживайте узел радиатора и осторожно опустите его.

Замена радиатора / охладителя нагнетаемого воздуха (CAC)

Поставьте блок охладителя на ровную поверхность.Выверните четыре винта, скрепляющие блок охладителя.Замените радиатор / охладитель нагнетаемого воздуха (CAC).Соберите блок охладителя, используя четыре винта.

Установка блока охладителя

Поместите блок охладителя на универсальную пластину передвижного домкрата.Держите блок охладителя и осторожно поднимите его на место в кузове.Подсоедините соединитель к держателю влагоотделителя системы кондиционирования (А/С) перед тем, как полностью поднять блок охладителя. (Только автомобили, оборудованные системой кондиционирования (A/C))

Установите

• верхний шланг радиатора. Снимите фиксирующие плоскогубцы
• шланг расширительного бачка. Закрепите шланг зажимами
• шланг компрессора системы кондиционирования (A/C). Затяните до 25 Н·м.

Установка вентилятора охлаждения двигателя (FC)
Осторожно опустите кожух вентилятора и совместите его с отверстиями на сторонах радиатора.Затяните два верхних винта.Установите оба масляных шланга на радиатор. (Применимо только к автомобилям с автоматической коробкой передач)Подсоедините разъемы вентилятора охлаждения двигателя (FC).Закрепите проводку при помощи ленточных хомутов так же, как она была закреплена прежде.Установите трубу подачи нагнетаемого воздуха.Вдавите шланг от расширительного бачка в держатель на кожухе вентилятора.

Вкрутите контроллер EGR на место в кожухе вентилятора.

Установите

• впускную трубу воздухоочистителя (ACL). Поместите впускную трубу на втулочный соединитель над блоком охладителя
• оба винта, крепящих верхний край радиатора
• воздуховод блока модулей управления
• отрицательный провод аккумулятора. Сначала прочтите Аккумуляторная батарея, отсоединение.

Заполните систему кондиционирования. См. Olja i A/C-systemet.

Заполните охлаждающей жидкостью
Установите крышку на расширительном бачке.Прогрейте двигатель до открытия термостата.Выключите двигатель. Если необходимо, долейте.

Установите

• оба нижних крепежных винта. Затяните до 25 Н·м
• нижний шланг радиатора. Снимите фиксирующие плоскогубцы
• трубку влагоотделителя. Затяните до 10 Н·м
• брызговик под двигателем, передний брызговик и воздухоотражатели.
