Замена пружины/амортизатора

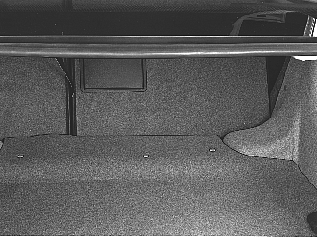

Сложите спинки сидений вперед. Освободите передний край коврового покрытия багажного отсека

Извлеките опорную панель из под переднего края коврового покрытия

Отсоедините переднюю часть боковых панелей и сдвиньте в сторону

Снимите защелки спинок сидений и стопорную скобу панели.

Снимите опорную панель, как указано выше

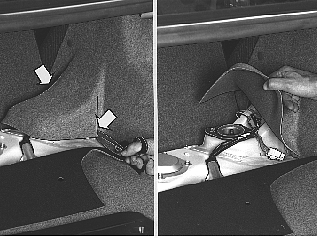

Сделайте прорези в боковой панели на переднем и заднем краях, как показано на иллюстрации. Отогните кожух панели, закрывающий крепление амортизатора

Поднимите заднюю подвеску, чтобы колеса оторвались от земли

Вывинтите два верхних винта крепеления амортизатора

Осторожно: При вывинченных болтах пружина не должны быть нагружена.

Поднимите автомобиль

Надавите вверх продольный рычаг с целью разгрузки амортизатора

Используйте передвижной домкрат. Установите его в выемку для винта крепления пружины.

Отсоедините амортизатор от нижнего крепления. Отделите амортизатор от шейки вала и опустите продольный рычаг

Опустите автомобиль и извлеките вверх амортизатор с верхним креплением

Снимите верхнее крепление амортизатора

Проверьте втулку опоры на наличие износа и повреждений. При необходимости замените.

Используйте насадку 🔧 HYLSA (MUTTER-STÖTDÄMPARE/BAK) P800и гаечный ключ 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE для стандартных амортизаторов. Для амортизаторов системы Nivomat используйте насадку 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE и гаечный ключ 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE.

Установите крепления на новый амортизатор

Используйте новую гайку

Затяните гайку:

• амортизаторов до 40 Н·м
• амортизатор системы Nivomat и гайку M12 до 40 Н·м
• амортизатор системы Nivomat и гайку M10 до 20  Н·м. Доверните на угол 90°.

Используйте инструменты, описанные в предыдущем разделе, а также транспортир 🔧 VINKELMÄTARE.

Установите заново амортизаторы в автомобиль

Заверните крепежные винты на несколько оборотов.

Осторожно: Если производится только замена амортизаторов продолжите Замена амортизатора.

Снимите:

• гайку крепления пружины
• пружину с автомобиля.

Переставьте на новую пружину резиновое промежуточное кольцо, вспомогательную пружину и нижнее крепление

Установите новую пружину

Найдите конец пружины в углублении продольного рычага, и направляющий штифт шайбы крепления в отверстии на продольном рычаге.

Поставьте новую гайку на шайбу крепления. Затяните до 40 Н·м.

Установите передвижной домкрат под продольным рычагом и поднимите вверх

Установите амортизатор на нижнее крепление

Осторожно: Проверьте правильность установки пружины на верхней чашке пружины.

Затяните гайки амортизатора до 80 Н·м.

Затяните винты верхней опоры амортизатора до 25 Н·м

Установите заново:

• передний край панелей с зажимами
• защелки спинки сидения. Используйте герметик для резьб. Затяните до 20 Н·м
• накладку и ковровое покрытие багажного отсека.

Отогните вниз кожух крепления опоры амортизатора. Установите на место опорную панель и ковровое покрытие
