Замена прокладки головки цилиндров

Отсоедините отрицательный провод от аккумуляторной батареи

Слейте охлаждающую жидкость

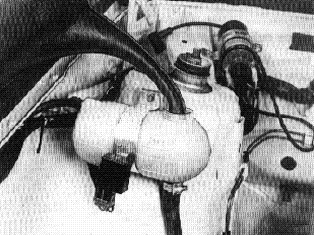

Снимите теплоизоляционный щиток над выпускным коллектором.(Достаточно вывернуть только два нижних болта.)Снимите крышку расширительного бачка.Слейте охлаждающую жидкость через кран с правой стороны блока цилиндров. Чтобы облегчить сбор охлаждающей жидкости, наденьте на кран шланг.Снимите шланг и закройте сливной кран после окончания слива жидкости.

Разберите правую часть головки цилиндров

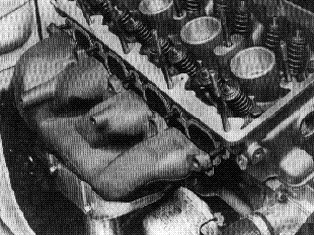

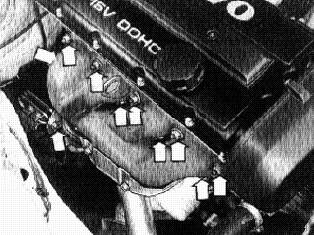

Выверните болты крепления выхлопной трубы к кронштейну.Отверните гайки коллектора.Отсоедините коллектор от блока цилиндров.

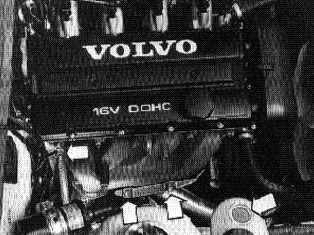

Разберите левую часть головки цилиндров

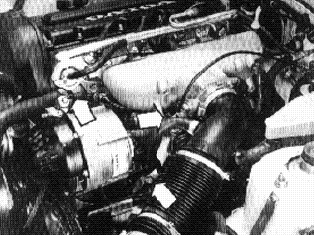

Снимите опору под впускным коллектором. Выверните нижний болт в блоке цилиндров.Отсоедините коллектор и привяжите его в удобном месте.Отсоедините разъемы датчика температуры.Отсоедините шланг отопителя между патрубками номер 3 и 4 впускного коллектора.Отсоедините верхний шланг системы охлаждения от термостата.

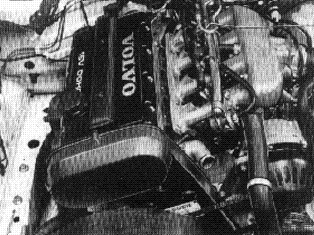

Разберите переднюю и верхнюю часть головки цилиндров

Выполните операции K1 ru-RU0900c8af8287c045#KC02026542 -K14 .

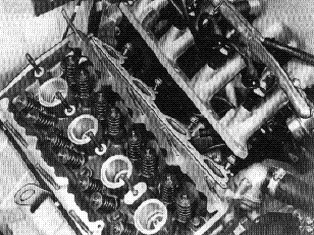

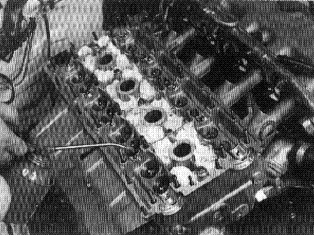

Отсоедините держатель распределительных валов от головки цилиндров

Отверните четыре оставшиеся гайки центрального резьбового соединения.Отделите держатель от головки. Постучите осторожно пластмассовым молотком, если держатель приклеился к головке.Снимите уплотнительные кольца вокруг гнезд свечей зажигания.

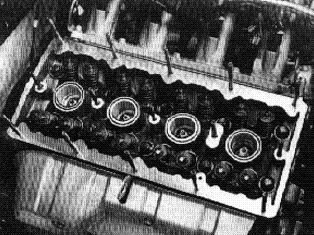

Снимите головку цилиндров

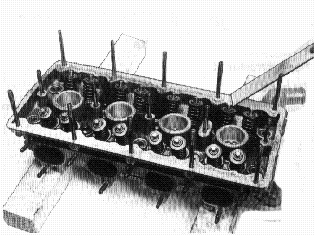

Вытрите масло, оставшееся на головке цилиндров.Выверните болты в порядке, показанном на рисунке, начиная с задней части двигателя.Снимите головку цилиндров и прокладку.

Осторожно: Головка цилиндров изготовлена из алюминия. Для предотвращения повреждения положите ее на два чистых деревянных бруска или аналогичные подставки.

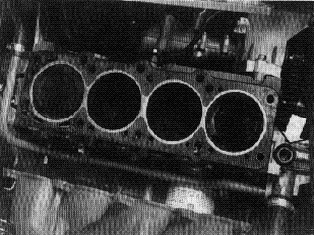

Очистите и осмотрите все сопрягаемые поверхности головки цилиндров

См. операцию M2 ru-RU0900c8af806991be#KC02026537 относительно очистки держателя распределительных валов и удаления герметика.Очистите и осмотрите сопрягаемые поверхности блока цилиндров.

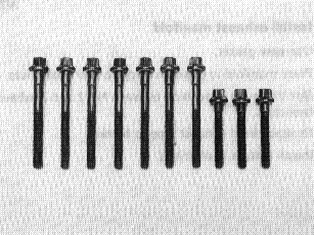

Очистите и осмотрите болты крепления головки цилиндров

При малейших признаках растяжения болта его необходимо заменить. (Признаком растяжения является утончение средней части болта.)Болты можно использовать не более 5 раз.При возникновении любых сомнений относительно вышеуказанного болты необходимо заменять.

Поставьте:

1. новую прокладку головки блока
2. новое уплотнительное кольцо насоса охлаждающей жидкости

Установите головку цилиндров на место

Опускайте головку на направляющие осторожно, стараясь не повредить прокладку.

Затяните болты головки цилиндров

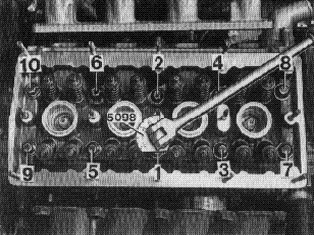

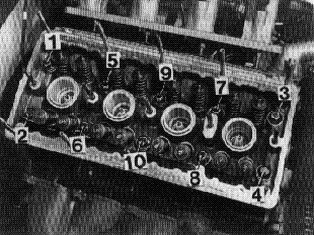

Используйте угломер 🔧 GRADSKIVA (VINKELDRAGNING-CYL.SKRUV) B27,B28,B14.Смажьте болты маслом.Поставьте болты и затяните их в три приема в порядке, указанном на рисунке.

1. 1 = 20 ± 2 Н·м
2. 2 = 40 ±5Н·м
3. 3 = Доверните на угол 115°±10°.

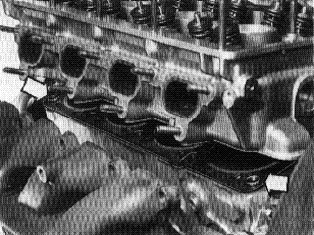

Установите выпускной коллектор

Используйте новую прокладку.Установите коллектор на место. Замените и затяните гайки.Прикрепите подъемную проушину на место между патрубками номер 2 и 3 выпускного коллектора.Подсоедините к кронштейну переднюю выхлопную трубу. Установите нижний теплоизоляционный щиток.

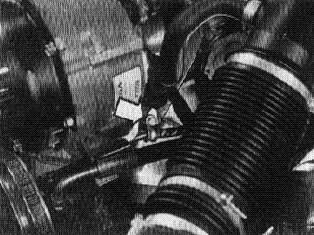

Подсоедините:

1. разъемы датчика температуры
2. шланг отопителя между патрубками номер 3 и 4 впускного коллектора
3. верхний шланг системы охлаждения к термостату.

Осторожно: Обратите внимание на метку на шланге. Зазор между шлангом и ремнем привода генератора должен быть не менее 25 мм.

Заполните систему охлаждения

Проверьте систему на наличие утечек.

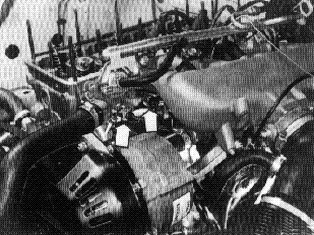

Установите впускной коллектор

Используйте новую прокладку.Заверните нижние болты на несколько оборотов.Установите на место впускной коллектор и подъемные проушины. Затяните болты коллектора от середины к краям.

Закрепите опору под впускным коллектором

Установите скобу провода.Проверьте соединения под коллектором и на нем.

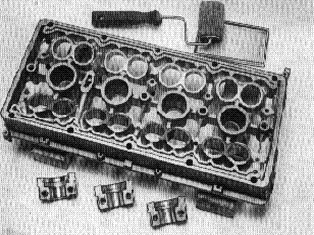

Нанесите жидкий герметик

Нанесите герметик на поверхности стыка держателя распределительных валов и головки цилиндров и на посадочные поверхности крышек подшипников (1, 5 и 6).Наносите герметик валиком с короткой щетиной.

Примечание: Перед сборкой удалите лишний герметик из масляных каналов.

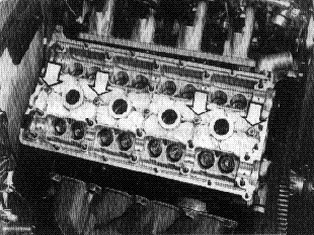

Установите держатель распределительных валов

Установите новые уплотнительные кольца в канавки вокруг гнезд для свечей зажигания.Установите держатель на головку цилиндров и затяните гайки 1, 2, 4 и 5 центрального резьбового соединения.

Установите толкатели клапанов и распределительные валы в соответствии с инструкциями K17

(Жидкий герметик уже нанесен на крышки подшипников распределительных валов.)

Затяните пять гаек на держателе распределительных валов и гайки всех крышек подшипников

Затяните пять гаек центрального резьбового соединения и гайки всех крышек подшипников.Затяните моментом 20 Н·м.Выполните операции K22 ru-RU0900c8af8287c045#KC02256438 -26 и F12 ru-RU0900c8af8282a17d#KC02026553 -K24.
