Замена продувочного клапана (CP) (4)

Снятие шланга подачи свежего воздуха

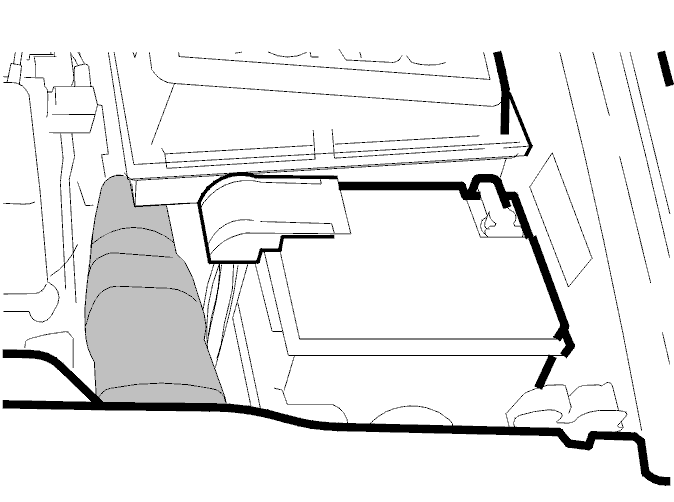

Снимите шланг подачи свежего воздуха.Продувочный клапан (СР) расположен на кожухе вентилятора под шлангом подачи свежего воздуха.

Замена продувочного клапана (CP)

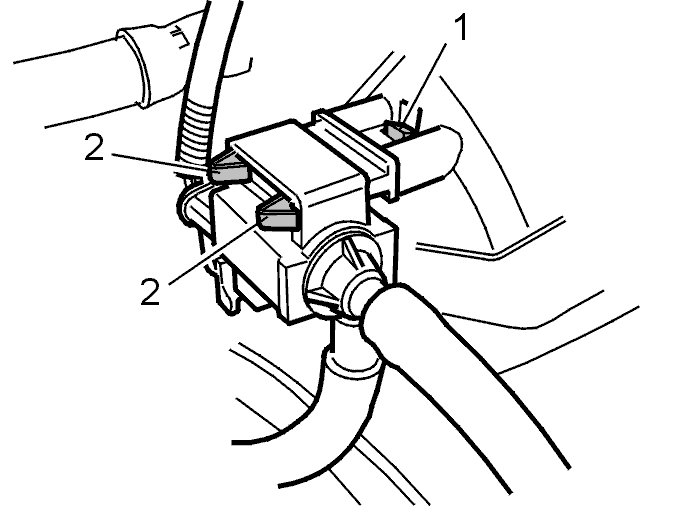

Снимите разъем и 2 шланга с продувочного клапана (СР).Нажмите на фиксаторы (1). Выньте продувочный клапан (СР).Вдавите фиксаторы (2). Выньте держатель.Выбросите продувочный клапан (СР) и держатель.Установите разъем и 2 шланга на продувочный клапан (СР).

Обрезание трубы продувочного клапана (CP)

Снимите пластмассовый шланг с терминала.Отрежьте A=30 ммпластмассового шланга.

Примечание: Используйте нож, подобный изображенному на иллюстрации. Ножницы или кусачки могут деформировать шланг.

Установите пластмассовый шланг в терминал. Вдавитене менее 10 ммшланга.

Установка зажима

Смажьте зажим (1). Чтобы облегчить установку, используйте вазелин.Установите зажим на продувочный клапан (СР).Сожмите зажим. Согните крепежные выступы на зажиме, как показано стрелкой.

Установка продувочного клапана (CP)

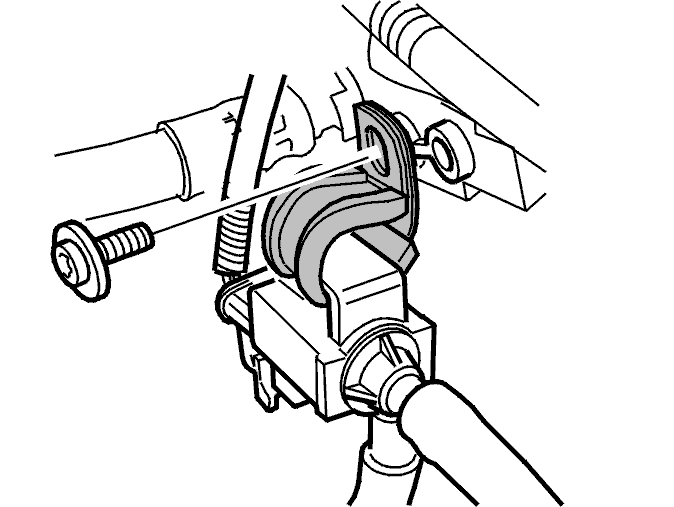

Завинтите зажим на место в нижнем правом отверстии держателя на кожухе вентилятора.Убедитесь, что продувочный клапан (СР) не расположен вплотную к кожуху вентилятора или чему-нибудь еще. Если необходимо, отрегулируйте.
