Замена приборной панели в сборе

Применимость

Примечание: При снятии приборной панели в сборе, снимать крышку не требуется.

Выполните следующие операции в моторном отсеке:

Снимите:

• Отсоедините отрицательную клемму аккумулятора
• Гайки (А) стеклоочистителей ветрового стекла
• Винты (В) панели над нишей стеклоочистителя ветрового стекла
• Нишу стеклоочистителя ветрового стекла
• Подставку для электродвигателя стеклоочистителя. Ослабьте только самый ближний к левой стороне винт. Затем наклоните вниз ослабленную секцию подставки
• Наружные винты (C) крепления приборной панели.

Выполните следующие операции изнутри салона:

Снимите:

• Крышку гайки рулевого колеса

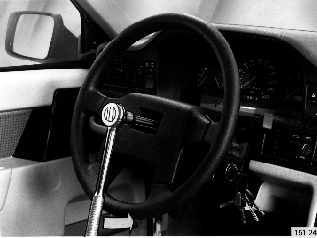

• Гайку рулевого колеса
• Рулевое колесо

Внимание: Автомобили с SRS (надувной подушкой безопасности) См. TP 31846

• Пометьте положение рулевого колеса относительно рулевой колонки так, чтобы положение рулевого колеса соответствовало направлению колес после установки.

• Крышки рулевой колонки (винты снизу).

• Разъемы подрулевых рычагов
• Подрулевые рычаги (винты)
• Правую и левую звукоизоляционные панели, (3 винта)

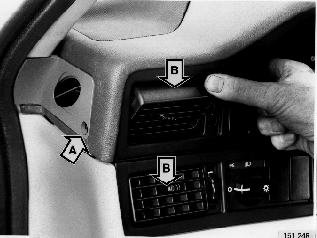

• Глухие пробки (A) боковых устройств против запотевания (винт)
• Решетки левого и правого громкоговорителей
• Громкоговорители (2 пластмассовых зажима)
• Разъем громкоговорителя
• Вентиляционные каналы приборной панели (B).

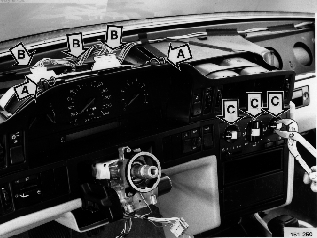

• Винты крепления приборной панели (как указано стрелками)
• 6 винтов крепления бардачка
• Бардачок
• Разъемы внутри звукоизоляционных панелей.

• Ручки управления (С) на панели обогревателя. Вытяните ручки управления. Покройте ручки лентой. Используйте трубный ключ.

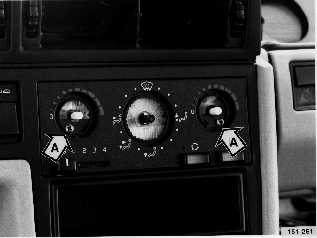

• 2 винта (A) внутри левой и правой ручки управления на панели обогревателя
• Панель обогревателя. Осторожно подденьте ее с помощью небольшой отвертки.

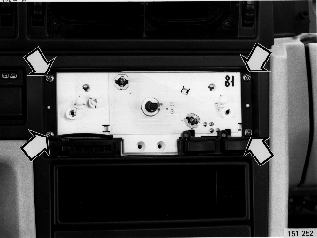

• 4 винта внутри панели управления обогревателя
• Магнитолу (если применимо).

• 2 винта отделения прикуривателя
• Отделение прикуривателя

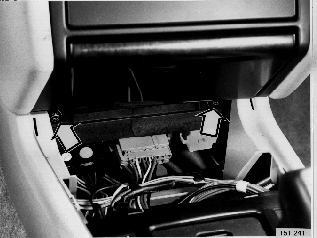

• 2 винта внутри отделения прикуривателя
• Разъем прикуривателяПоднимая, снимите приборную панель.

При замене приборной панели такие элементы, как воздуховоды и смесительные камеры могут быть переустановлены на новую приборную панель.

Установите:

• Приборную панель. Затяните пальцами приборную панель двумя наружными винтами крепления из моторного отсекаУстановите панель управления обогревателем и разъем в свои гнезда, с тем чтобы приборную панель можно было установить без зажимания каких-либо компонентов
• Установите разъем и другие компоненты, прежде чем затягивать все наружные винты крепления

Примечание: Винты приборной панели с отметкой С должны быть затянуты до 8 Н·м.
