Замена правого гибкого приводного вала среднего электродвигателя сиденья

Подготовка

• Отсоедините отрицательный провод от аккумуляторной батареи и запишите код защиты от кражи магнитолы.
• Снимите сиденье с автомобиля согласно Снятие сиденья.

Примечание: Натяжители ремней безопасности.

Расположение

• Переверните сиденье верхней частью вниз и поставьте его на чистую поверхность.

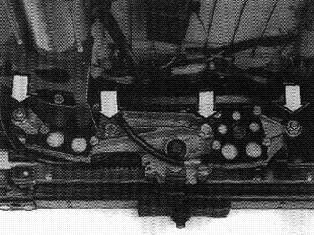

Снятие кронштейнов

• Снимите кронштейны с тремя электродвигателями.
• Ослабьте четыре винта.

Снятие правого кронштейна

• Снимите правый кронштейн, закрепленный шестью винтами.

Снятие гибкого приводного вала центрального электродвигателя

• Положите сиденье правой боковиной вниз.
• Снимите правый механизм привода.

Снятие

• Отверните две внешние гайки.
• Выверните два винта.
• Снимите стопорную скобу.

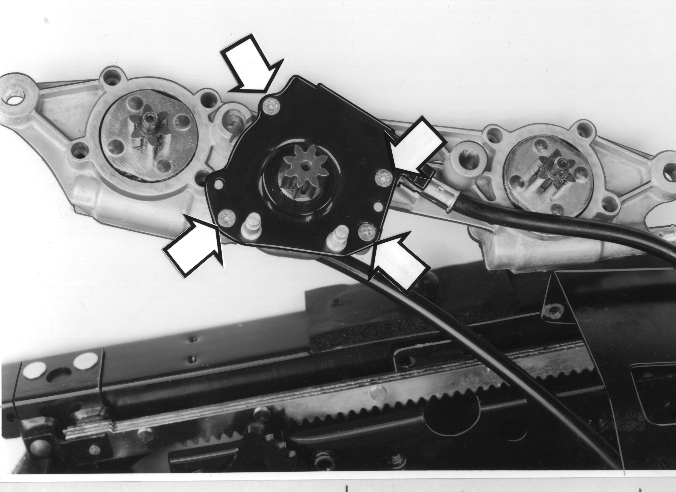

Отсоединение гибких приводных валов от электродвигателя и механизма привода

• Отсоедините гибкие приводные валы от электродвигателя и механизма привода. Крепится четырьмя винтами.

Установка гибких приводных валов центрального электродвигателя

• Подсоедините гибкие приводные валы к механизму привода. Затяните винты.
• Установите механизм привода.
• Подсоедините гибкие приводные валы к электродвигателю.

• Осторожно: > Поставьте стопорную скобу. Важно!

Установка кронштейнов

• Установите кронштейны с электродвигателями.

Установка

• Установите сиденье в автомобиль согласно Снятие сиденья.
• Подсоедините отрицательный провод к аккумуляторной батарее.

Проверка

Сиденье без запоминающего устройства:

• Проверьте функционирование.

Сиденье с запоминающим устройством:

• Откалибруйте сиденье, как описано в разделе Устройство и функционирование, Диагностика. Для калибровки с помощью Volvo System Tester см. также C. Поиск неисправностей с помощью Volvo System Tester.
• Проверьте функционирование.
