Замена правого датчика уровня и насоса

Разгрузка давления топливной системы

Разгрузите давление в топливной системе согласно ru-RU0900c8af8468c7b4#nev12547148n1

Опорожнение топливного бака

Опорожните топливный бак. См.Опорожнение топливного бака

Снятие левого датчика уровня

Отсоедините:

• два разъема под левым датчиком уровня
• левый датчик уровня от эжектора, на котором он помещен.

Примечание: Закрепите проволоку в районе эжектора.

Проволока должна быть достаточно длинной, чтобы доходить до противоположной стороны бака с некоторым избытком, для того, чтобы она не соскользнула в бак. Проволока нужна для того, чтобы потянуть шланги и проводку обратно в левую сторону бака, после того, как будет заменен блок топливного бака.

Снятие правого датчика уровня / насоса

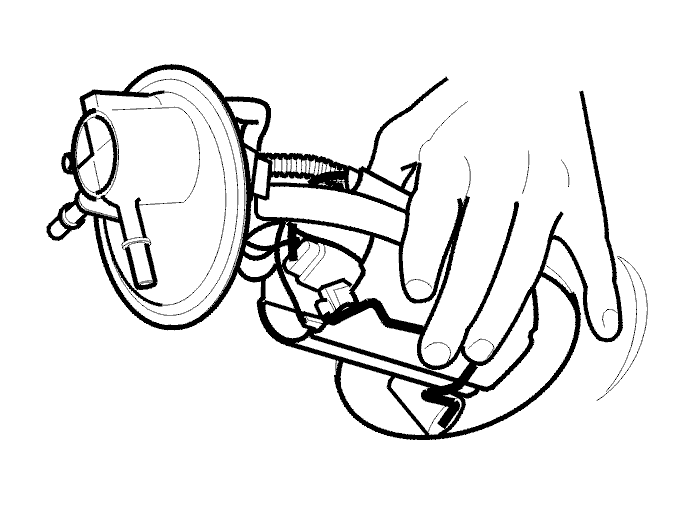

• Захватите правый датчик уровня и держатель насоса и зажмите поплавок так, чтобы он удерживался в самом нижнем положении.

Примечание: Обращайтесь с топливным баком осторожно.

Осторожно и медленно потяните держатель вверх. Осторожно вытяните держатель.Вытяните шланги из бака, не вытягивая всей проволоки из правого отверстия в баке.

Примечание: Чрезвычайно важно, чтобы рычаг поплавка не был поломан или согнут.

Снимите проволоку с эжектора старого датчика уровня и насоса.

Снятие правого датчика уровня

Снимите:

• ленточные хомуты вокруг защитного кожуха, шлангов и проводки
• сетчатый защитный кожух, осторожно скрутив его со шлангов и проводки
• ленточный хомут под защитным кожухом.

Снимите:

• ленточный хомут вокруг проводки над насосом

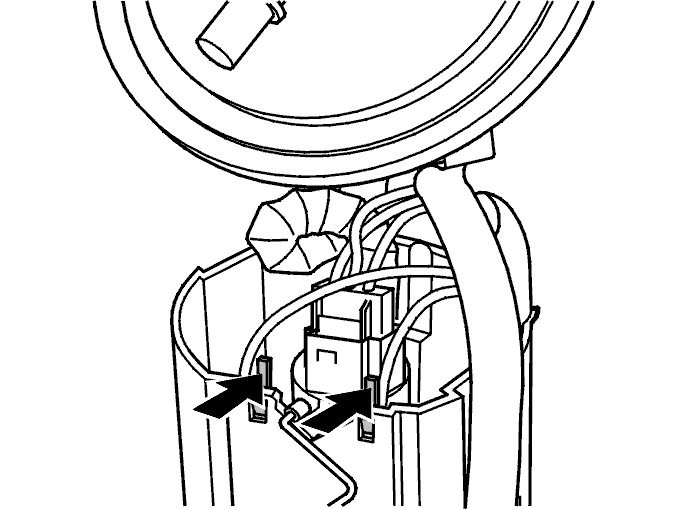

• датчик уровня, вдавив два зажима и потянув вверх
• тонкую трубку с держателя снаружи блока топливного бака
• проводку с держателя в блоке топливного бака.

Установка правого датчика уровня

Установите:

• новый датчик уровня
• проводка в держателе
• тонкая трубка в держателе снаружи блока топливного бака
• ленточный хомут вокруг проводки над насосом.

Установите:

• ленточный хомут под защитным кожухом

Примечание: Закрепите ленточный хомут на гладкой центральной секции гофрированного шланга.
- защитный кожух
- четыре ленточных хомута вокруг защитного кожуха, шлангов и проводки. Закрепите ленточные хомуты на четырех гладких центральных секциях гофрированного шланга.

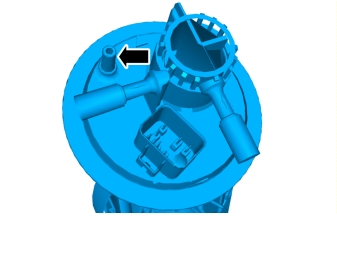

Если автомобиль оснащен обогревателем блока цилиндров двигателя, высверлите отверстие в соединительном отверстии блока топливного бака. Используйте сверло Ø4 мм. Переставьте погружную трубку.

Установка правого датчика уровня, насоса и левого датчика уровня в топливном баке

При замене топливного бака, см. следующий шаг.

• Установите проволоку на новый эжектор датчика уровня и насоса

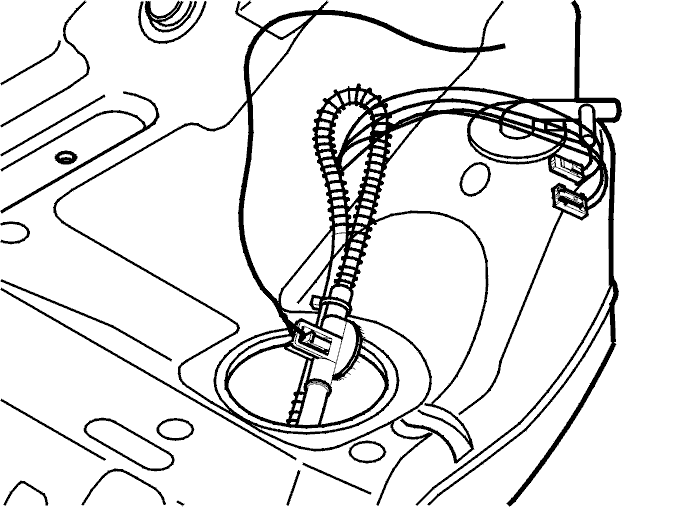

• Вставьте шланги и проводку в бак через правое отверстие в баке

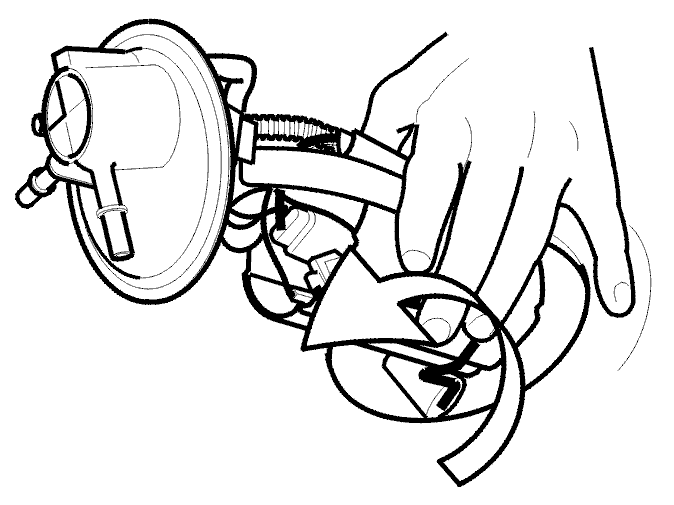

• Захватите правый датчик уровня и держатель насоса и зажмите так, чтобы поплавок удерживался в самом нижнем положении
• Осторожно и медленно опустите держатель. Осторожно вставьте держатель на место
• Потяните проволоку так, чтобы шланги и проводка оказались на левой стороне бака
• Установите левый датчик уровня на эжекторе
• Установите выключатели под левым датчиком уровня
• Снимите проволоку с эжектора.

Прокладывание проводки при замене топливного бака

Если топливный бак подлежит замене, то нельзя будет пользоваться вытягивающей проволокой.На рисунке показано как топливопроводы и электрические проводы должны втягиваться в бак. Пользуйтесь пластмассовой трубкой, длиной как минимум в 1,7 м.

Подсказка: Пользуйтесь между угольным фильтром и клапаном EVAP пластмассовой трубкой из набора запчастей

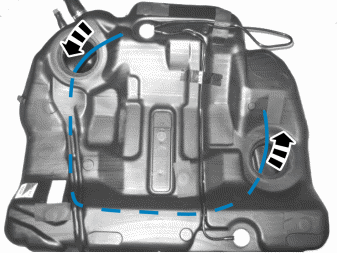

Введите шланг через отверстие регулировки уровня на левой стороне автомобиля и протолкните его через бак, достаньте затем конец шланга из отверстия для топливного насоса.

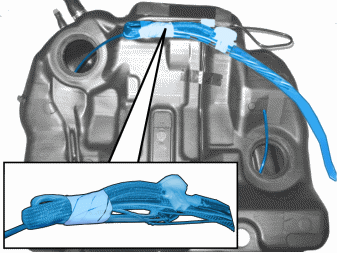

Зафиксируйте лентой топливопроводы/электрические кабели на пластмассовой трубке.Потяните вперед проводы из отверстия датчика уровня. Уберите пластмассовую трубку и ленту. Проверьте, чтобы на проводах не оставалось кусочков ленты.Потяните проводы вперед и назад, чтобы проверить не застревают ли они где-либо и нет ли изгибов.

Завершение

• Установите датчик, спинку сиденья, боковую подушку и подушку сиденья. См. Опорожнение топливного бака.
