Замена потенциометра (только сидений с функцией памяти)

Примечание: На автомобилях с механическим натяжным устройством ремня безопасности натяжное устройство должно быть отключено перед началом работ с передними сиденьями. После окончания работ натяжное устройство должно быть вновь включено.

Примечание: Эта операция не проводится на автомобилях, снабженных надувной подушкой безопасности (SRS). Автомобили с надувной подушкой безопасности SRS снабжены пиротехническим натяжным устройством ремня безопасности.

Поверните красную кнопку так, чтобы стрелка стояла поперек направления на натяжное устройство ремня безопасности (A).

Подготовительные операции

• Отсоедините отрицательный провод аккумулятора. Запишите радиокод.
• Выньте сиденье из автомобиля в соответствии с Замена узла сиденья.

Удалите

• Отвинтите два крепежных винта на заменяемом потенциометре.
• Подтяните тросик привода к электродвигателю.
• Отсоедините 3-штырьковый разъем потенциометра удалите потенциометр.

Установка потенциометра

• Установите потенциометр. Потенциометр имеет фрикционное сцепление и поэтому установочные данные должны вводиться во время калибровки, а не установки.
• Подсоедините 3-штырьковый разъем.

Установка

• Установите сиденье в автомобиль в соответствии с Замена узла сиденья.
• Вновь подсоедините отрицательный провод аккумулятора.

Проверьте

• Откалибруйте сиденье в соответствии с руководством "Конструкция и работа, бортовая система диагностики (OBD)".
• Проверьте функционирование.

Поверните красную кнопку так, чтобы стрелка указывала направление на натяжное устройство ремня безопасности (B).

Примечание: На автомобилях с механическим натяжным устройством ремня безопасности натяжное устройство должно быть отключено перед началом работ с передними сиденьями. После окончания работ натяжное устройство должно быть вновь включено.

Примечание: Эта операция не проводится на автомобилях, снабженных надувной подушкой безопасности (SRS). Автомобили с надувной подушкой безопасности SRS снабжены пиротехническим натяжным устройством ремня безопасности.

Поверните красную кнопку так, чтобы стрелка стояла поперек направления на натяжное устройство ремня безопасности (A).

Удаление

• Отсоедините отрицательный провод аккумулятора.
• Выньте сиденье из автомобиля в соответствии с Замена узла сиденья.
• Снимите ручку поясничного упора и распорную втулку.

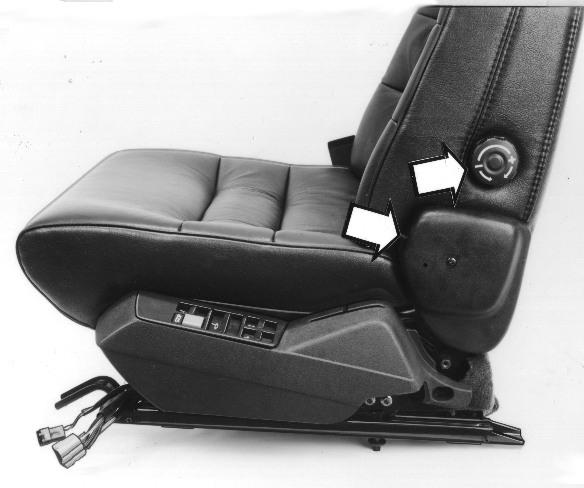

• Снимите крышки с обеих сторон.

Модель 1994 года:

• Ослабьте винт на задней стороне боковой панели.
• Осторожно поверните боковую панель. ВНИМАНИЕ! Опасность короткого замыкания.

Модель 1995 года:

• Снимите управляющую панель в соответствии с Главный модуль управления, замена.

Разложите спинку сиденья

• Откиньте спинку сиденья в концевое положение.

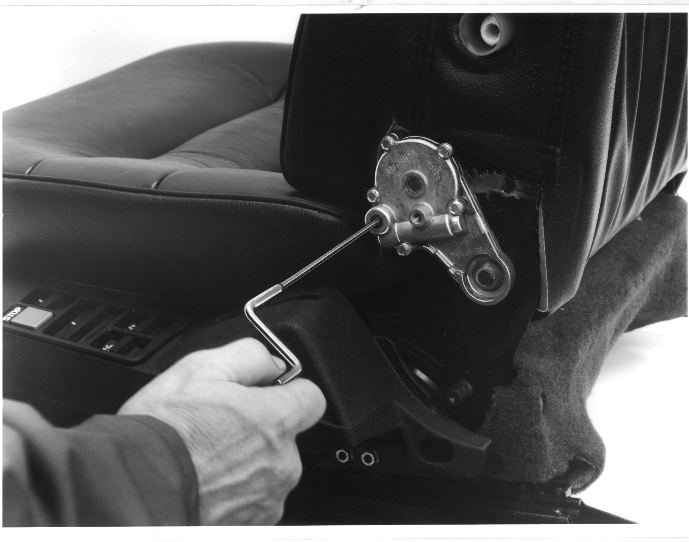

Используйте коленчатый рычаг 🔧 PCTOOL, отогните ее назад руками.

• Вставьте лапку коленчатого рычага в маленькое отверстие в крышке на боковой стороне сиденья.

Отсоединение разъемов

Отсоедините разъемы:

• Для нагревателя сиденья.
• 14-штырьковый серый разъем B модуля управления.

Снятие спинки сиденья

• Отвинтите четыре винта, удерживающие спинку сиденья.
• Приподнимая, выньте спинку сиденья.

Снятие обивки

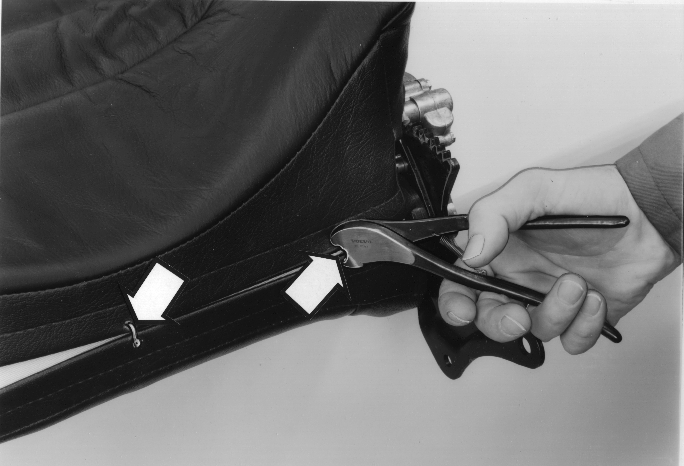

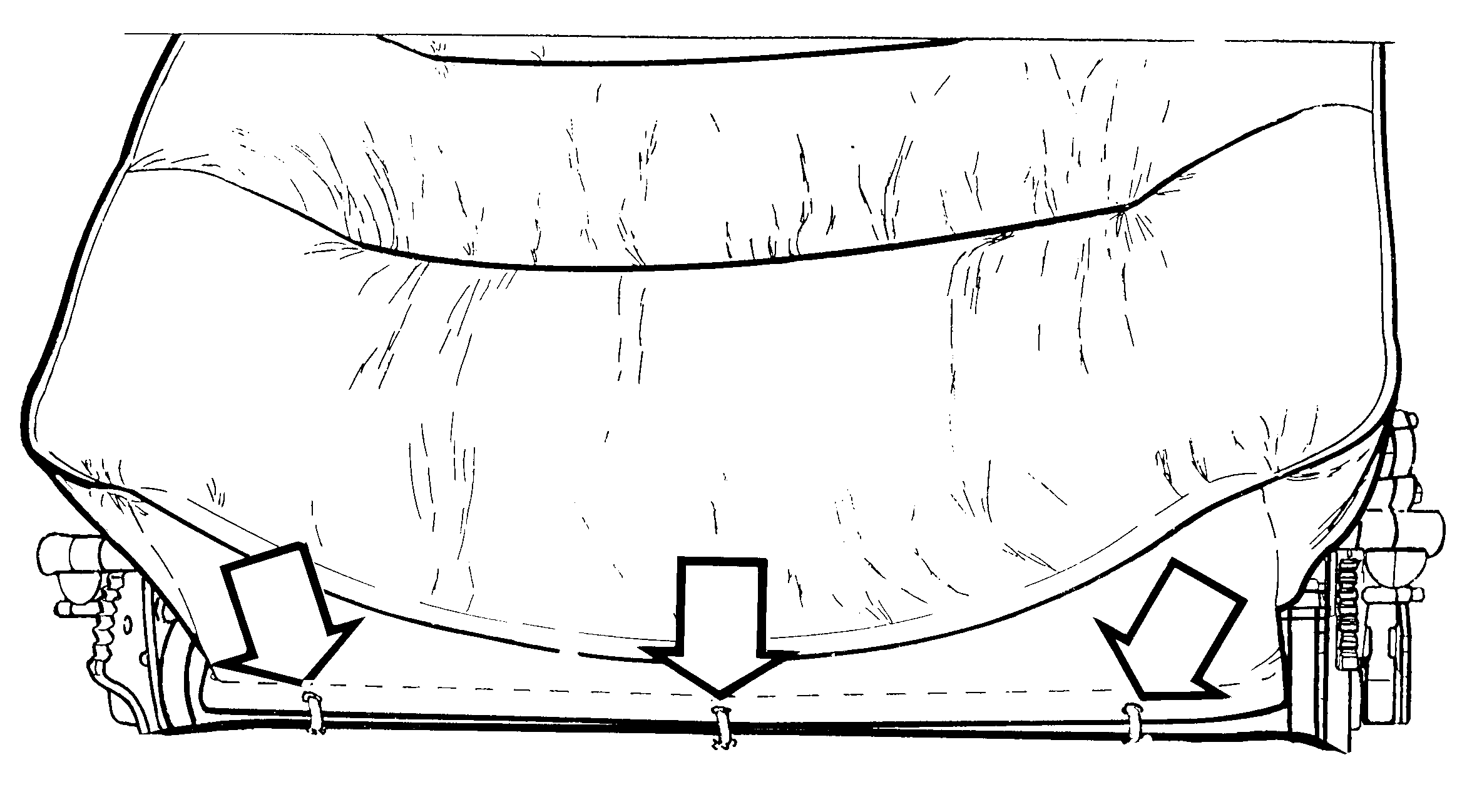

• Обрежьте зажимы под спинкой сиденья, удерживающие обивку.
• Аккуратно снимите обивку, чтобы ее можно было использовать вновь.
• Снимите все пластмассовые накладки.

Удаление поясничного упора

• Если необходимо, снимите пластмассовые накладки внутри.
• Удалите пластмассовый держатель, открывая лапу направляющих.
• Удалите поясничный упор.

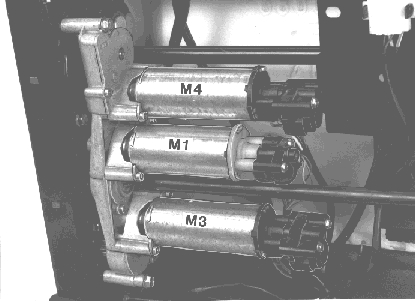

Снятие электродвигателя

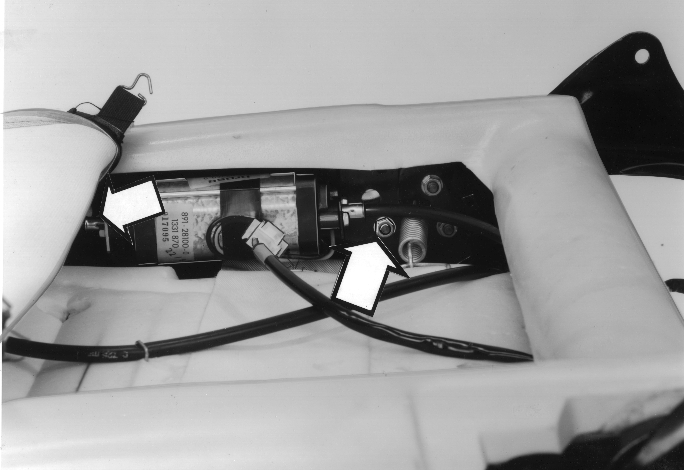

• Отвинтите гайку, закрепляющую кронштейн электродвигателя на раме спинки сиденья.
• Отогните кронштейн электродвигателя и потяните его вниз, чтобы отсоединить растяжку верхнего кронштейна от рамы сиденья.

Удалите

• Если необходимо, срежьте скобу разъема потенциометра.
• Отвинтите два крепежных винта верхнего кронштейна.

Удаление потенциометра

• Отсоедините тросик привода электродвигателя.
• Удалите потенциометр и отсоедините 3-штырьковый разъем.

Установка

• Смонтируйте верхний тросик привода и потенциометр.
• Закрепите кронштейн с помощью двух крепежных винтов.
• Подсоедините 3-штырьковый разъем и установите новую скобу.
• Смонтируйте нижний тросик привода.

Нарежьте резьбу в кронштейне электродвигателя

• Вставьте растяжку кронштейна в отверстие, отмеченное стрелкой.

Затягивание гайки

• Затяните гайку, удерживающую нижний кронштейн на раме спинки сиденья.

Закрепление тросика привода

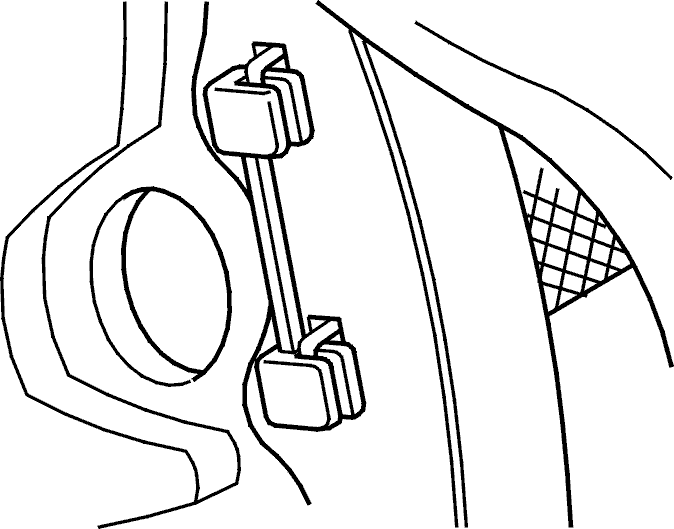

• Чтобы избежать шума, закрепите верхний длинный тросик скобой или зажмите его между поясничным упором и набивочным материалом.

Установка

• Закрепите поясничный упор в пластмассовом держателе.
• Закрепите пластмассовые накладки внутри обивки (если они снимались).
• Наденьте обивку и скрепите ее. Используйте новые зажимы.

Установка спинки сиденья

• Установите спинку на сиденье.
• Ввинтите четыре винта. Затяните два передних винта, M10, до 50 Нм. Затяните два нижних винта, M8, до 30 Нм.

Подсоединение разъемов

• Подсоедините разъемы.

Сложите спинку сиденья

• Сложите спинку сиденья с помощью коленчатого рычага.🔧 PCTOOL,.

Установка

Установите:

• крышки
• ручку и распорную втулку поясничного упора
• сиденье в автомобиль в соответствии с Замена узла сиденья.

Модель 1994 года:

• Вставьте на место управляющую панель и закрепите с помощью винта на задней стороне.
• Вновь подсоедините отрицательный провод аккумулятора.

Модель 1995 года:

• Установите управляющую панель в соответствии с Главный модуль управления, замена.
• Вновь подсоедините отрицательный провод аккумулятора.

Проверьте

• Откалибруйте сиденье в соответствии с руководством "Конструкция и работа, бортовая система диагностики (OBD).
• Проверьте функционирование.

Поверните красную кнопку так, чтобы стрелка указывала направление на натяжное устройство ремня безопасности (B).
