Замена подушек двигателя

Условия

• Двигатели с турбонаддувом: снимите переднюю крышку двигателя
• Выверните два винта. Сдвиньте опору для системы кондиционирования в сторону.

Замена подушки двигателя на стороне распределителя

Снимите гайку с подушки двигателя.Расположите подъемную вилку 🔧 LYFTBYGEL (HÖJNING MOTOR) и опору 🔧 LYFTARM (TILL LYFTBYGEL 5006) над двигателем. Установите подъемный крюк 🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40 в переднюю подъемную скобу.Приподнимите двигатель таким образом, чтобы можно было вывернуть винт подушки двигателя.Выверните три винта и снимите крепление (прижмите шланг рулевого привода с усилителем в сторону).Установите опору на двигатель. Затяните винты. Затяните до 76 Н·м.Установите подушку двигателя. Затяните пальцами.Снимите подъемную вилку.Затяните гайку подушки двигателя. Затяните до 98 Н·м.Установите опору для шланга. Затяните до 10 Н·м.Установите крышку двигателя.Двигатели с турбонаддувом: установите правую крышку двигателя

Замена подушки двигателя на стороне коробки передач

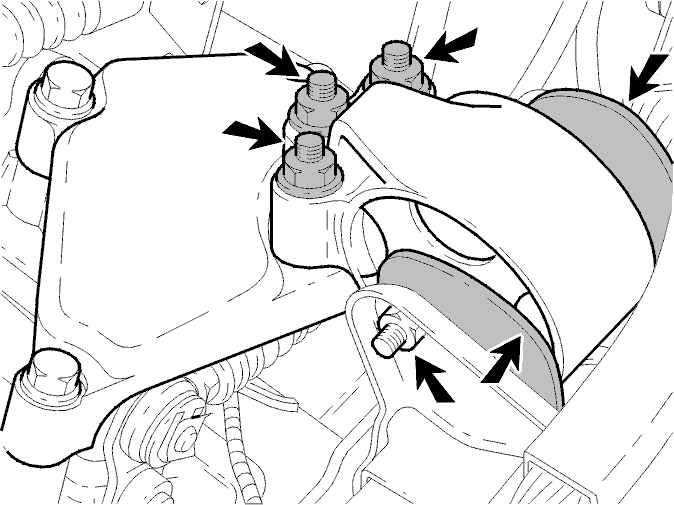

Снимите воздухоочиститель целиком. См. Замена воздушного фильтра (ACL) Снимите впускной шланг предварительного нагрева воздухаСнимите гайку с подушки двигателя.Приподнимите двигатель и коробку передач таким образом, чтобы можно было вывернуть винт подушки двигателя.Используйте деревянную подставку для защиты коробки передач при поднятии двигателя и коробки передач (не под переключателями передач).Снимите зажим для жгута проводов с конца кабеля.Снимите три гайки. Снимите подушку двигателя.Установите новую подушку двигателя. Убедитесь, что два резиновых ограждения расположены правильно.Установите 3 гайки. Затяните до 45 Н·м.Установите винт и гайку в подушку двигателя. Затяните пальцами.Снимите подъемную вилку.Затяните гайку подушки двигателя. Затяните до 98 Н·м.Установите воздухоочиститель целиком. См. Замена воздушного фильтра (ACL) Установите впускной шланг предварительного нагрева воздуха

Замена передней подушки двигателя

При необходимости снимите крышку двигателя.Снимите винт и гайку с подушки двигателя.Выверните два винта крепления и снимите подушку двигателя.Установите новую подушку двигателя. (Шланг должен быть направлен на переднюю часть автомобиля.)

Затяните:

• два болта (А) на продольном элементе конструкции. Затяните до 35 Н·м
• центральный винт (В) в подушке. Затяните до 55 Н·м.

Установите крышку двигателя, если она была снята.

Замена задней подушки двигателя

Снимите брызговик снизу.Снимите тепловой экран с приводного вала.Выверните два винта (А) из крепления на стороне кузова.Выверните винт (В) из крепления. Слегка потяните крепление двигателя вниз.Выверните два винта (С). Снимите крепление.Установите крепление при помощи двух винтов (С).Расположите отверстие (D) таким образом, чтобы оно было направлено к задней части автомобиля. Затяните до 35 Н·м.Замените винт (В). Затяните пальцами.

Установите два винта (А). Затяните до 69 Н·м.

Примечание: Правильно расположите резиновые элементы. Смотрите иллюстрацию. (В одинаковом положении на передней и задней части центрального элемента конструкции)

Ослабьте передний винт (В) в подушке двигателя. Сначала затяните задний винт подушки двигателя. Затяните до 55 Н·м. Затем снова затяните передний винт подушки двигателя. Затяните до 55 Н·м.Установите тепловой экран и брызговик.
