Замена переключателя передач/чехла/ индикаторной панели

Подготовка

Снимите ручку переключателя передач согласно Замена ручки переключателя передач.Снимите узел переключателя передач согласно Замена узла переключателя передач.Снимите панель и чехол.

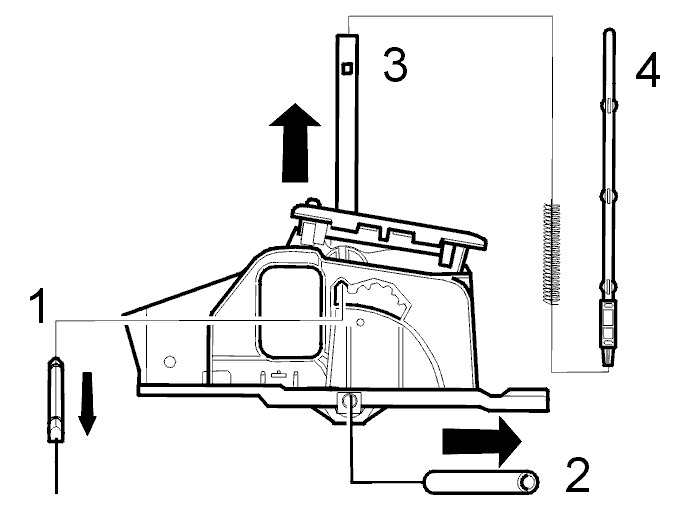

Снятие переключателя передач

Снимите:

• Защелку (1) круглогубцами
• Ось (2) с помощью выколотки
• Переключатель передач (3)
• Пружину и толкатель (4) с рычага переключателя.

Установка переключателя передач

Установите:

• Переключатель передач (3) и ось (2) с помощью оправки.
• Пружину и толкатель (4).Смажьте пружину и нижнюю секцию толкателя смазкой 1161417-9.
• Защелку (1). Вдавите толкатель и вставьте защелку.Смажьте защелку смазкой 1161417-9.

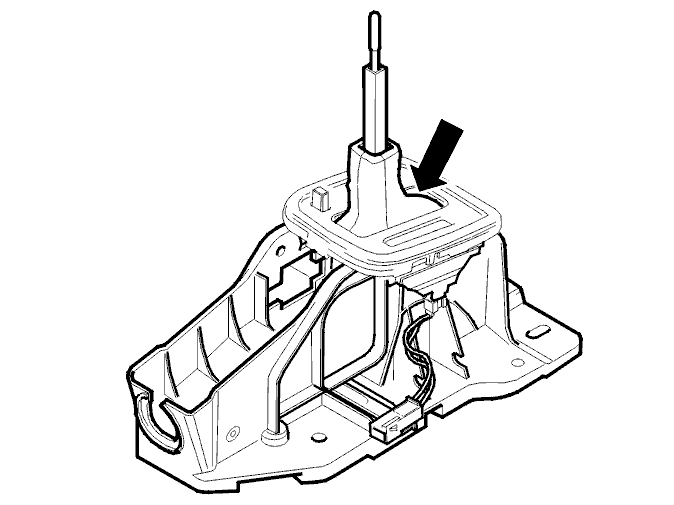

Замена чехла/индикаторной панели

Установите:

• Установите планку освещения вместе с указателем
• Новый чехол на индикаторную панель или замените индикаторную панель.Убедитесь, что поропластовый наполнитель на своем месте в чехле.
• Индикаторную панель на узел переключателя передач.

Примечание: Поместите указатель в его прорезь на переключателе передач.
- Узел переключателя передач согласно Установка узла переключателя передач.

Установка узла переключателя передач

Установите узел переключателя передач согласно Замена узла переключателя передач.

Установите ручку переключателя передач согласно Замена ручки переключателя передач.
