Замена передних ремней безопасности (1998)

Подготовка

Внимание: Перед сборкой зажигание должно быть в положении II. Затем снова подсоедините отрицательный провод аккумулятора. Убедитесь, что во время подключения аккумулятора в автомобиле никого нет.

Запишите код защиты от кражи магнитолы.Выключите зажигание.Отсоедините отрицательный провод аккумулятора.

Снятие ремня безопасности с направляющей скольжения

Снимите:

• панель перед винтом.
• винт направляющей скольжения.
• ремень безопасности с направляющей скольжения.

Установка
При установке затяните винт до48 Н·м.

Снятие катушки (инерционной) ремня безопасности с натяжным устройством ремня безопасности со стойки В

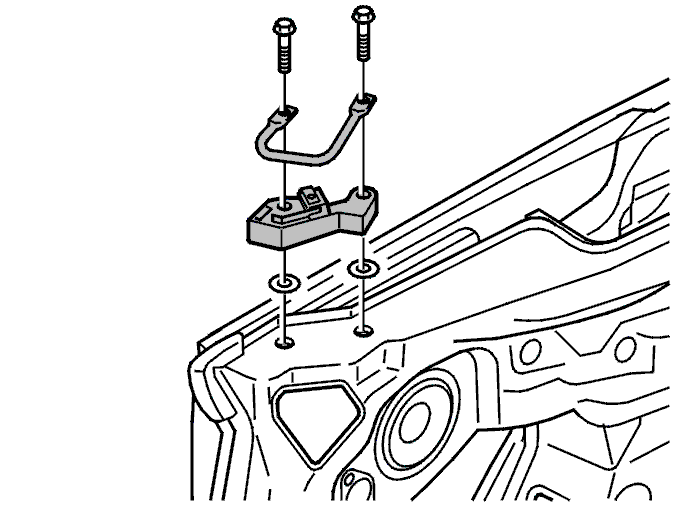

Снятие распорки вместе с верхней направляющей ремня безопасности

Снимите:

• заднюю боковую панель.Панели Раздел 8 (82-86, 88) Салон, внешняя часть, С70 с откидным верхом.
• 2 винта распорки вместе с верхней направляющей ремня безопасности.

Установка
При установке затяните винты до48 Н·м.

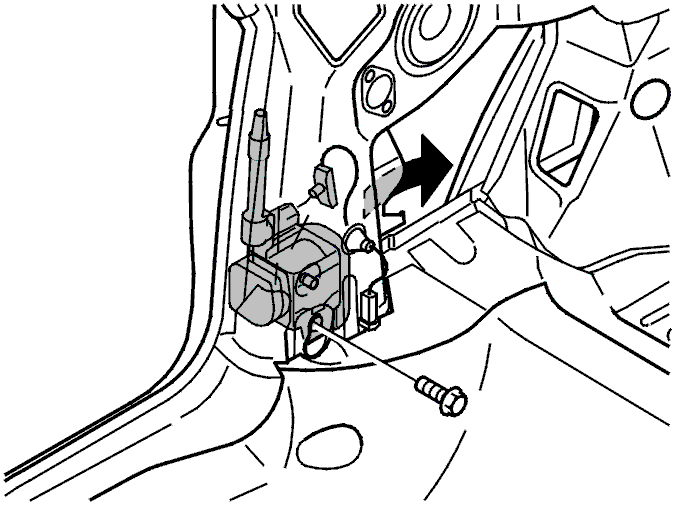

Снятие катушки (инерционной) ремня безопасности с натяжным устройством ремня безопасности

Внимание: Аккумулятор должен быть отсоединен при снятии или установке разъема кабеля зажигания.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем натяжном устройстве ремня безопасности. Это может привести к его срабатыванию.

Снимите:

• разъем кабеля зажигания системы SRS с натяжного устройства ремня безопасности.

Снимите винт на нижней кромке катушки ремня безопасности вместе с натяжным устройством ремня безопасности.Выньте катушку ремня безопасности вместе с натяжным устройством через боковое отверстие стойки В.

Внимание: После столкновения, обе верхние направляющие ремней безопасности, катушки (инерционные) ремней безопасности вместе с натяжными устройствами ремней безопасности, а также замок ремня безопасности должны обязательно заменяться. Это применимо даже к тем случаям, когда никто не сидел на сиденье пассажира.

Установка
При установке затяните винт до48 Н·м.

Внимание: Натяжное устройство ремня безопасности нельзя разбирать, ремонтировать или переставлять на другой автомобиль. Способ обращения с замененным натяжным устройством ремня безопасности приведен в Обращение с замененными надувными подушками безопасности SRS / нат яжными устройствами ремней безопасности.

Проверка положения поршня натяжного устройства ремня безопасности

Вставьте проволоку в трубку на натяжном устройстве ремня безопасности, как показано на рисунке.Проверьте положение поршня натяжного устройства ремня безопасности.

Поршень в положении А:

• Натяжное устройство ремня безопасности сработало. Замените обе катушки (инерционные) ремня безопасности вместе с натяжным устройством ремня безопасности.

Поршень в положении В:

• Натяжное устройство ремня безопасности не сработало.

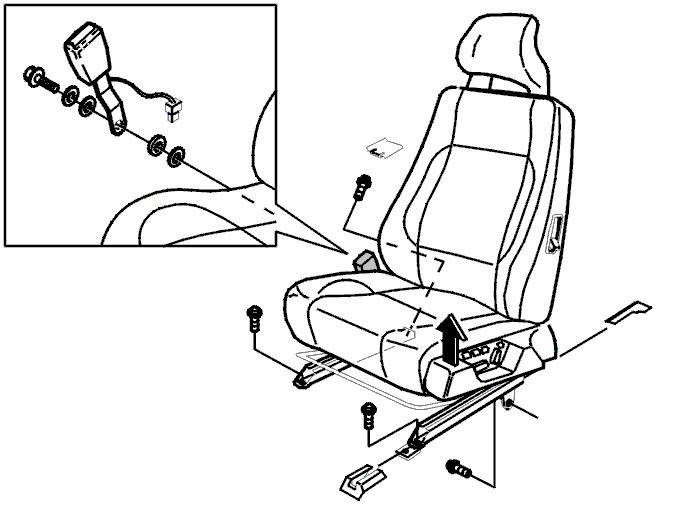

Снятие замка ремня безопасности

Снимите:

• 4 панели с направляющих сиденья.
• 4 крепежных болта направляющих сиденья.
• разъем нагревательного элемента и модуля управления (под сиденьем).
• 1 винт замка ремня безопасности, наклоняя сидение.

Выполните сборку в обратной последовательности

Затем перейдите к выполнению заключительных работ.

Проверьте функционирование ремня безопасности

Убедитесь, что катушка (инерционная) ремня безопасности блокируется надлежащим образом. Проверьте функционирование, потянув его рывками несколько раз.

Зажигание в положении II. Снова подсоедините отрицательный провод аккумулятора

Внимание: Убедитесь, что во время подключения аккумулятора в автомобиле никого нет.

Проверка

Примечание: Убедитесь, что индикаторная лампа SRS исправна, повернув ключ в положение II. Индикаторная лампа SRS должна загореться и, примерно через 3 секунды, погаснуть.

Убедитесь, что индикаторная лампа SRS в комбинированной приборной панели не горит постоянно.

Если лампа горит постоянно, найдите код неисправности при помощи ввода симптома в систему послепродажной диагностики и информации Volvo (VIDA) или сканирующего прибора Volvo (ST).
