Замена передних ремней безопасности (1992, 1993)

Выключите зажигание и отсоедините отрицательный провод аккумулятора

Убедитесь, что клиент предоставил код магнитолы.

Внимание: Во время сборки зажигание должно быть в положении II. Затем подсоедините отрицательную клемму аккумулятора. Убедитесь, что во время подсоединения аккумулятора в автомобиле никого нет.

Передний ремень безопасности

Вдавите защелку.Чтобы снять или установить вещевое отделение сиденья и закрепить или освободить надувную подушку безопасности SIPS, см. Блокирование/разблокирование надувной подушки SIPS.

Внутренняя панель и разъем стойки В

Внимание: После столкновения замените оба натяжных устройства ремней безопасности, ремни безопасности и замки ремней безопасности. Это применимо даже к тем случаям, когда никто не сидел в сиденьи пассажира.

Внимание: Аккумулятор должен быть отсоединен при снятии или установке разъема кабеля зажигания.

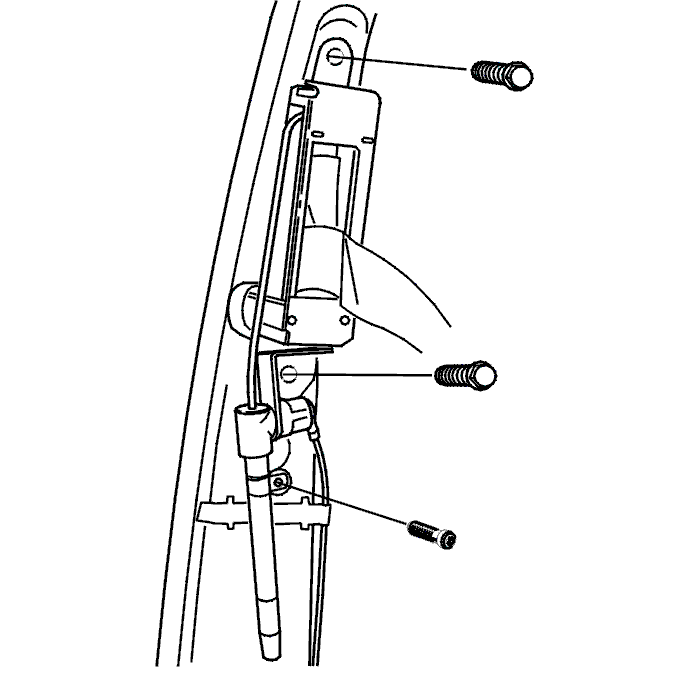

Катушки (инерционные) ремней безопасности и натяжные устройства ремней безопасности

• 2 винта M14 катушки ремня безопасности.При установке затяните до 40 Н·м
• 1 винт Torx 30 натяжного устройства ремня безопасности.При установке затяните до 6 Н·м.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем натяжном устройстве ремня безопасности. Это может привести к его срабатыванию.

Внимание: Натяжное устройство ремня безопасности нельзя разбирать, ремонтировать или переставлять на другой автомобиль. Чтобы получить информацию, касающуюся обращения с замененными натяжными устройствами ремней безопасности, см. Обращение с замененными надувными подушками SRS/натяжителями рем ней безопасности.

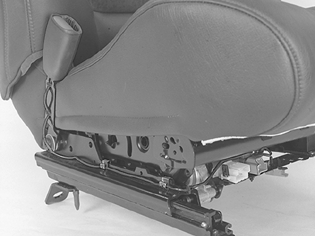

Снятие замка ремня безопасности

Подсказка: Двигая вдоль, установите сиденье в центральное положение, для того чтобы можно было получить доступ ко всем точкам крепления. Установите сиденье также в самое высокое положение.

Снимите:

• разъемы (под передним краем сиденья)
• боковой элемент с переднего крепления сиденья
• боковой элемент с заднего крепления сиденья
• четыре винта крепления сиденья
• один винт замка ремня безопасности
• зажимы жгута проводов.

Подсказка: Нагните сиденье назад. Закрепите сиденье так, чтобы оно не падало вперед.

Установка замка ремня безопасности

Установите:

• зажимы жгута проводов
• один винт замка ремня безопасности. Затяните до 48 Н·м
• четыре винта крепления сиденья
• боковой элемент с заднего крепления сиденья
• боковой элемент с переднего крепления сиденья
• разъемы.

Проверьте функционирование ремня безопасности

Убедитесь, что катушка (инерционная) ремня безопасности фиксируется надлежащим образом. Проверьте функционирование: потяните ее и резко подергайте несколько раз.

Зажигание в положении II. Снова подсоедините отрицательный провод аккумулятора

Внимание: Убедитесь, что во время подсоединения аккумулятора в автомобиле никого нет.

Проверка

Убедитесь, что индикаторная лампа SRS в комбинированной приборной панели не горит постоянно.

Примечание: Убедитесь, что индикаторная лампа SRS исправна: поверните ключ в положение II. Индикаторная лампа SRS должна загореться и погаснуть приблизительно через 15 секунд.

Если лампа горит, см. Руководство по ремонту, Раздел 8 (88), Надувная подушка безопасности SRS 850.
