Замена передней секции блока мягкой крыши

Снятие передней секции блока мягкой крыши

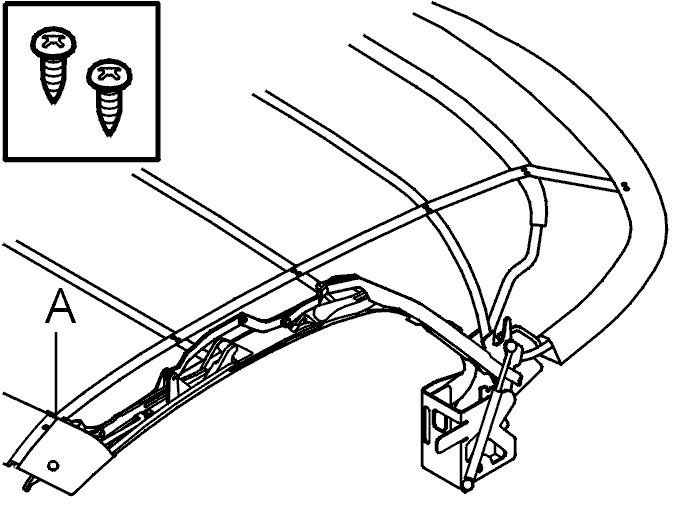

Установите мягкую крышу в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Снимите:

• защитную скобу на передней поперечной балке (А)
• жгут проводов на защитной скобе с фиксатором типа "липучка".

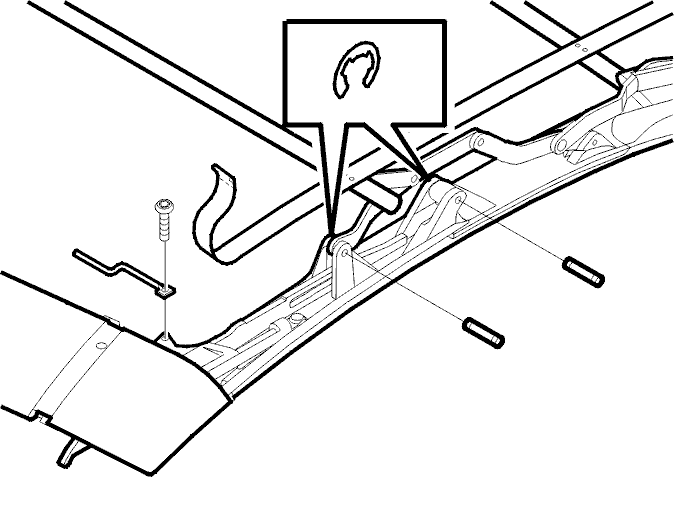

Снимите:

• концевое крепление для защитной скобы
• стопорные кольца для штифта на передней арке крыши на правой и левой стороне
• стопорные кольца для штифта на переднем и заднем лонжероне на правой и левой стороне.

Выбейте штифты.Снимите переднюю секцию блока мягкой крыши.Замените переднюю секцию блока мягкой крыши.

Снимите:

• передний запирающий рычаг
• жгут проводов между электродвигателем переднего замка и передней аркой крыши
• микропереключатель переднего запирающего рычага
• электродвигатель переднего замка
• трос привода переднего замка.

Установка передней секции блока мягкой крыши

Соберите в обратном порядке.
