Замена передней панели модуля управления ECC

Чтобы избежать замены всего модуля управления ECC, если повреждена только его передняя панель, передняя панель выпускается в виде отдельной запасной части.

Новая передняя панель имеет различные обозначения для вариантов с температурой по Цельсию и Фаренгейту.

При замене передней панели необходимо также заменить ручку ползункового регулятора скорости вентилятора.

Отключение модуля управления

Осторожно: При подключении или отключении модуля управления его питание должно быть выключено, в противном случае он может быть поврежден или может быть зарегистрировано диагностических кодов неисправностей (DTC).

• Зажигание выключено.
• Снимите радиоприемник.

Просуньте руку под модуль управления.

• Нажмите на защелку с нижней стороны модуля управления.
• Вытолкните модуль управления сзади (за один из задних краев).
• Вытащите модуль управления.
• Отключите три разъема от модуля управления.

Замена передней панели модуля управления ECC

Снимите ручку ползункового регулятора скорости вентилятора (стяните ручку, затем ее можно выбросить)Снимите маленький световод, который находится за ручкой (стяните его; заменяется после установки новой передней панели).

Снимите:

• Ленту вокруг модуля управления.
• Щиток для защиты от скрипа, расположенный над модулем управления.

Отсоединение органов управления

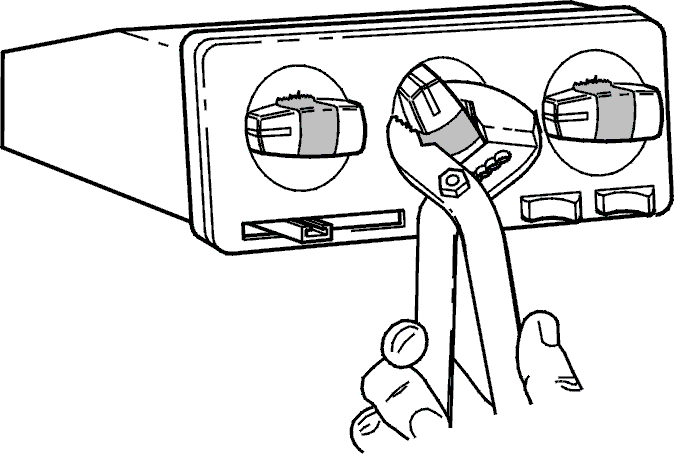

Наклейте ленту на ручки органов управления, чтобы защитить их от повреждения при сжимании универсальным захватом.Стяните ручки управления с помощью универсального захвата.

Отвинчивание винтов

Отвинтите три винта крепления передней панели.

Отвинчивание винтов

Отвинтите четыре винта крепления передней части.

Снимите переднюю часть

Отвинтите оставшиеся два винта крепления передней панели к передней части.

Снимите переднюю панель

Установите новую переднюю панель.Установите переднюю часть, щиток против скрипа, ленту, световод и органы управления. Обратите внимание, что кнопка регулировки вентилятора обдува должна быть заменена на новую. Снимите ленту со всех ручек.Установите модуль управления в автомобиль.Проверьте работу
