Замена переднего/заднего сальников распределительного вала

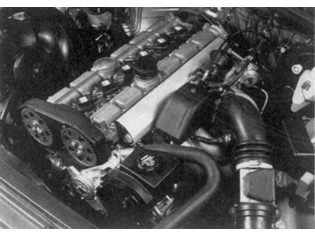

Снимите ремень газораспределительного механизма

Отсоедините отрицательный провод от аккумуляторной батареи.Снимите ремень газораспределительного механизма, выполнив операции Замена ремня газораспределительного механизма/натяжителя.

Снимите шкивы распределительных валов

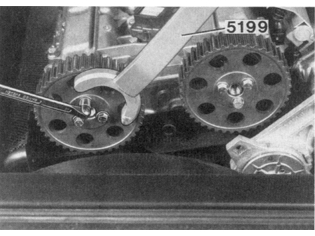

Используйте упор 🔧 MOTHÅLL (KAMAXELHJUL) D24.Пометьте шкивы распределительных валов (впускной и выпускной соответственно).

Примечание: Не допускайте вращения распределительных валов независимо от коленчатого вала при снятом ремне.

Выньте передние сальники

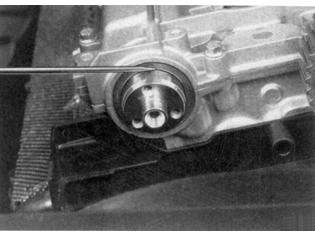

Извлеките сальник осторожно с помощью отвертки.Поверхности уплотнения на валу и в картере не должны быть повреждены.Очистите посадочные поверхности для сальника и проверьте наличие износа на конце вала.

Установите новый сальник

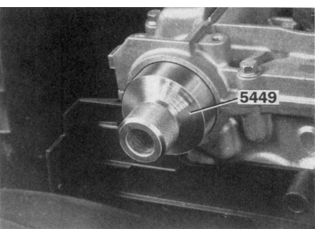

Используйте оправку 🔧 DORN (MONT-FRÄMRE TÄTNING/KAMAXEL) B6304 B5254.Смажьте сальник консистентной смазкой.Запрессуйте сальник.

Снимите задний сальник

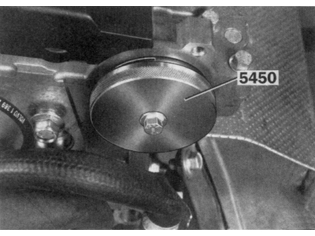

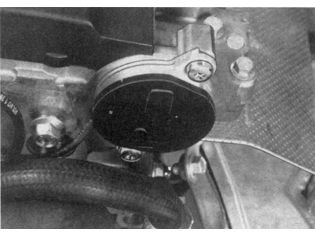

Снимите датчик положения распределительного вала и гаситель колебаний.Извлеките сальник осторожно с помощью отвертки.Очистите посадочные поверхности для сальника и проверьте наличие износа на конце вала.

Установите новый сальник

Используйте оправку 🔧 DORN (MONT-BAKRE TÄTNING/KAMAXEL) B6304 B5254.Смажьте сальник консистентной смазкой.Запрессуйте сальник.

Примечание: Как правило, сальник устанавливается на уровне внутренней фаски вала. Если конец вала изношен, сальник может быть запрессован глубже на 2 мм.

Примечание: Если заменяется только задний сальник распределительного вала, пропустите операции 7-13.

Зафиксируйте коленчатый вал

Снимите стартера, выверните защитную пробку стартера и смонтируйте регулировочный инструмент 🔧 TOLK (INSTÄLLNING-VEVAXEL) B6304 B5254 для коленчатого вала в левой задней части двигателя.Проверните коленчатый вал против часовой стрелки до его остановки инструментом.

Зафиксируйте распределительные валы

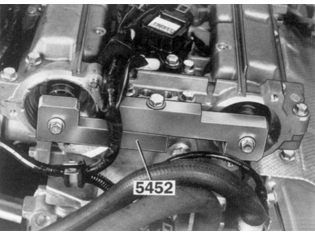

Снимите датчик положения распределительного вала и гаситель колебаний в правой задней части.Снимите держатель разъема и защитную крышку в левой задней части.Установите фиксатор распределительного вала, инструмент для регулировки распределительного вала 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254.

Поставьте шкивы распределительных валов

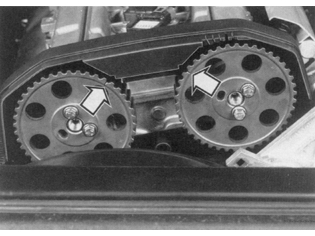

Установите верхнюю крышку ремня газораспределительного механизма. Установите шкивы распределительных валов в соответствии с метками.Закрепите каждый шкив, затянув по два винта.

Установите ремень газораспределительного механизма

Снимите верхнюю крышку ремня газораспределительного механизма.Заведите ремень вокруг шкива коленчатого вала и правого холостого ролика.Наденьте ремень на шкивы распределительных валов.Заведите ремень вокруг шкива насоса охлаждающей жидкости и натяните его на ролик натяжителя.

Установите натяжитель ремня

Затяните винты натяжителя ремня моментом 25 Н·м.Выньте стопорный штифт из натяжителя.

Затяните винты шкивов распределительных валов

Ослабьте два болта.Поставьте третий винт и затяните винты моментом 20 Н·м.Используйте упор 🔧 MOTHÅLL (KAMAXELHJUL) D24.

Снимите держатели

Выньте стопорный палец коленчатого вала, поставьте на место защитную пробку и стартер.Снимите фиксаторы распределительных валов и поставьте гаситель колебаний (ВНИМАНИЕ!) положение датчика положения распределительного вала, крышки и держатель разъема.Установите верхнюю крышку ремня газораспределительного механизма.Проверьте меткиПроверните коленчатый вал на два оборота и убедитесь, что метки на шкивах коленчатого вала и распределительных валов совпадают.

Установите:

• крышку проводов зажигания
• переднюю крышку ремня газораспределительного механизма
• ремень привода вспомогательных механизмов
• щиток гасителя колебаний
• брызговик под двигателем
• отрицательный провод аккумуляторной батареи.

Проверьте работуПроверьте работу двигателя.
