Применимость

Модель Двигатель Год
940 1991–1998
960 1991–1997
S90 1997, 1998
V90 1997, 1998

Специальные инструменты

  • 🔧 MÄTVERKTYGSSATS (NAV OCH BROMSSKIVSKAST,B-VERS)

Поднимите автомобиль и снимите колеса

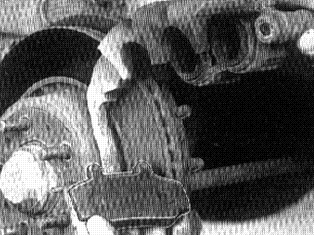

S150469

Выверните нижний винт. Поверните суппорт назад

Снимите тормозные колодки.

Снимите:

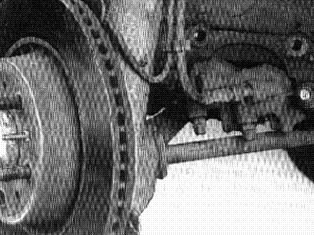

S150470

  1. суппорт тормоза. Используйте ключ-шестигранник на 10 мм. Положите суппорт на рычаг подвески, чтобы не повредить тормозные трубки.
  2. направляющий штифт
  3. тормозной диск

Проверьте чистоту фланца ступицы. Удалите ржавчину скребком и проволочной щеткой

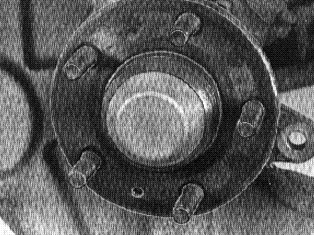

S150471

Если ступица имеет маркировку согласно пункту M8 Пометьте ступицу на угловом расстоянии 180° от высшей
точки
, перейдите к операциям M9-M14 Только для автомобилей с системой ABS.Если ступица не имеет маркировки, указанной выше, перейдите к операции M5.

Возьмите комплект измерительных инструментов 999 5418

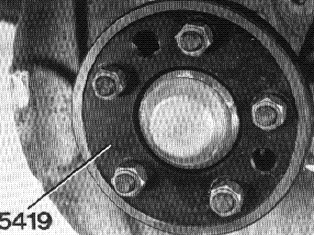

S150472

Убедитесь, что поверхности сопряжения ступицы и кольцевого шаблона абсолютно чистые.Установите кольцевой шаблон 🔧 INGÅR I 9995418. Затяните по диагонали 85 Н·м.

Установите измерительное оборудование согласно иллюстрации

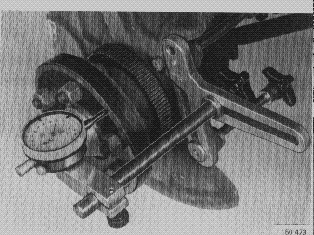

S150473

Установите мерительный наконечник индикатора на контрольную поверхность шаблона.

Медленно вращая ступицу, найдите ее высшую точку

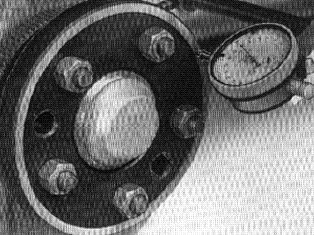

S150474

Максимальное боковое биение ступицы 0,030 мм.Если биение ступицы выходит за допустимые пределы, она подлежит замене.

Пометьте ступицу на угловом расстоянии 180° от высшей точки

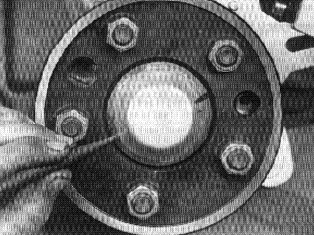

S150475

Накерните на ступице очень маленькую точку, как показано на иллюстрации.

Примечание: Сначала необходимо отвести индикатор от кольцевого шаблона, чтобы не повредить индикатор из-за вибрации от ударов кернером.

Снимите измерительное оборудование.

Только для автомобилей с системой ABS

S150476

Удалите грязь с датчика и импульсного колеса. Используйте щетку с мягкой щетиной.

Поставьте тормозной диск

S150477

Проверьте чистоту поверхностей сопряжения ступицы и тормозного диска.Поставьте тормозной диск так, чтобы метка на нем расположилась как можно ближе к метке на ступице, насколько это позволяют колесные шпильки.

Примечание: Маркировка ступицы может быть разной Общие сведения.

Поставьте направляющий штифт и затяните его моментом 8 Н·м.

Поставьте суппорт тормоза

S150464

Используйте новые винты. Затяните винты моментом 100 Н·м.

Отожмите поршни суппорта

S150000

Медленно отожмите поршень с помощью раздвижных щипцов. Будьте осторожны, чтобы не повредить пыльник. Убедитесь, что пыльник расположился немного ниже концов поршней. Это нужно для того, чтобы пыльник не был поврежден опорными пластинами колодок при опускании суппорта на свое место.

Поставьте тормозные колодки

S150480

Смажьте опорные пластины колодок тонким слоем (около 0,1-0,2 мм) силиконовой смазки, номер детали 1 161 325-4.

Примечание: Относится только к тормозным колодкам суппортов Bendix (DBA). У тормозных колодок суппорта Girling опорные пластины покрыты специальным слоем.

Поверните суппорт на свое место. Поставьте новый винт в нижнюю плавающую втулку/направляющий палец.Затяните моментом 34 Н·м. для суппорта с двумя поршнями и моментом 27 Н·м. для суппорта с одним поршнем.

Примечание: Будьте осторожны, чтобы не повредить резиновый защитный чехол направляющего пальца при поворачивании суппорта на свое место. В случае проникновения воды внутрь скольжение нарушается.

Примечание: Очень важен правильный момент затяжки. Слишком слабый момент может привести к ослаблению крепления. Затяжка слишком сильным моментом может привести к повреждению направляющей втулки.

Несколько раз нажмите на педаль тормоза и проверьте уровень жидкости.

Установите колеса по меткам

Поставьте колесные болты, не затягивая. Затяните по диагонали 85 Н·м.

Примечание: Внимание! Также см. Тормоза установка колес.
