Замена передаточного рычага

Снятие уплотнительной прокладки

Примечание: Люк в крыше должен быть полностью закрыт, а солнцезащитный козырек полностью открыт.

Снимите уплотнительные прокладки с обеих сторон, поднимая их рукой.

Снятие люка в крыше

Снимите (4) фиксирующих винта в крыше.Поднимите люк в крыше.

Снятие заднего водотока

Снимите (2 х Торкс-болт 25) винта для заднего водотока.Вытащите задний водоток.

Замена передаточного рычага

Примечание: Будьте осторожны с элементами, которые были сняты, т.к. они потребуются при повторной установке.

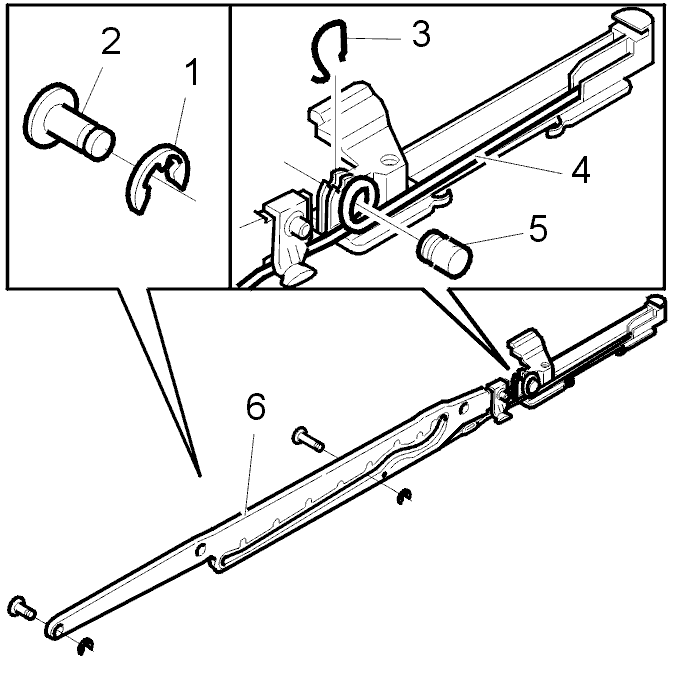

Снимите:

• (2) фиксатора (1),
• (2) шплинта (2),

Снимите:

• контровочную проволоку (3), которая держит пружину растяжения (4) в глиссажной трубе
• установочный штифт (5)
• передаточный рычаг (6).

Установите новый передаточный рычаг.Замените передаточный рычаг на другой стороне.

Повторная установка элементов

Установите заново элементы, выполняя действия в обратном порядке.

Отрегулируйте люк в крыше.
