Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4164S2 | 2001–2004 |
| S40 (-04) | B4184S10 | 2001–2004 |
| S40 (-04) | B4184S2 | 2001–2004 |
| S40 (-04) | B4184S3 | 2001–2004 |
| S40 (-04) | B4184S9 | 2001–2004 |
| S40 (-04) | B4204S2 | 2001–2004 |
| S40 (-04) | B4204T3 | 2001–2004 |
| S40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| S40 (-04) | B4204T4 | 2003, 2004 |
| S40 (-04) | B4204T5 | 2001–2003 |
| V40 (-04) | B4164S2 | 2001–2004 |
| V40 (-04) | B4184S10 | 2001–2004 |
| V40 (-04) | B4184S2 | 2001–2004 |
| V40 (-04) | B4184S3 | 2001–2004 |
| V40 (-04) | B4184S9 | 2001–2004 |
| V40 (-04) | B4204S2 | 2001–2004 |
| V40 (-04) | B4204T3 | 2001–2004 |
| V40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| V40 (-04) | B4204T4 | 2003, 2004 |
| V40 (-04) | B4204T5 | 2001–2003 |
Снятие
Подготовка
Снимите:
- отрицательный провод аккумулятора
- приборную панель

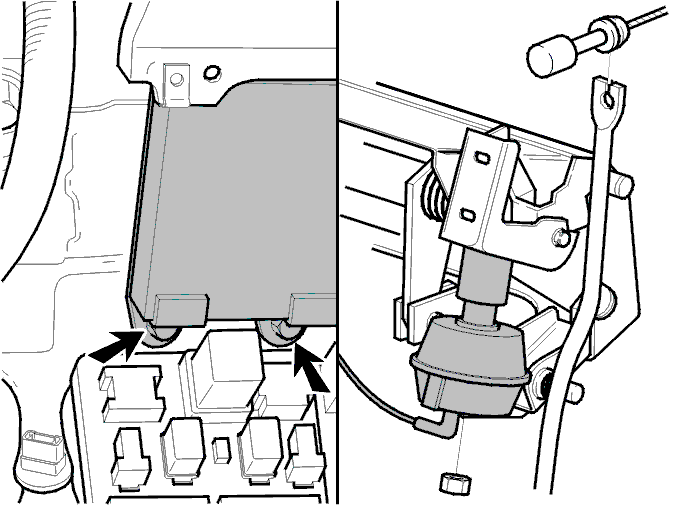

- две гайки и модуль управления. Отодвиньте держатель реле в сторону
- вакуумный бачок в автомобилях с системой поддержания выбранной скорости.

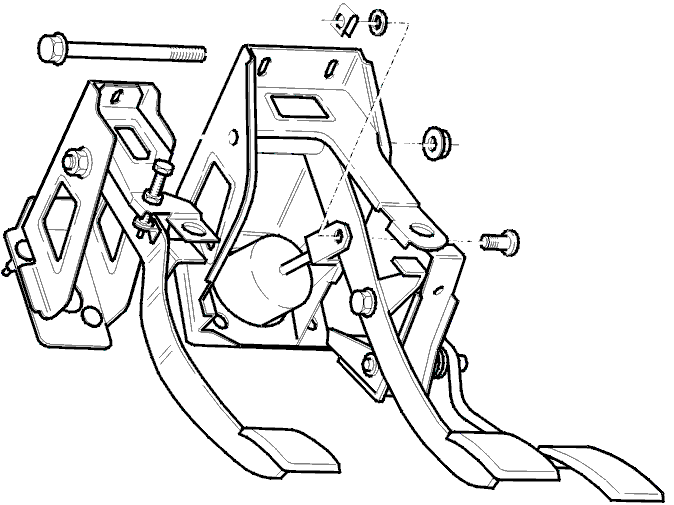

Снятие педали тормоза
Снимите:
- пружину, гайку и кольцо с болта петли
- пружинный зажим, кольцо и штифт с опорной тяги
- болт петли (коробки передач с ручным управлением); поверните педаль тормоза вправо в кронштейне
- педаль тормоза с кронштейна. Обратите внимание на выключатель(и).
Замена или перестановка компонентов педали тормоза
Снимите:
- две втулки подшипника и распорная втулка должна быть смазана при помощи Volvo номер 1161241-3
- резиновый элемент педали
- резиновый элемент ограничителя.
Установка
Установка педали тормоза
Установите:
- педаль тормоза. Если необходимо, вдавите усилитель тормозов
- болт петли, шайбу пружины и гайку (коробки передач с ручным управлением): установите болт петли снаружи. Затяните до 45 Н·м. Убедитесь, что ничего не мешает движению педали тормоза
- штифт, кольцо и стопорную пружину на опорную тягу.
Установка компонентов
Установите:
- вакуумный бачок в автомобилях с системой поддержания выбранной скорости. Затяните до 10 Н·м
- две гайки. Установите держатель реле и модуль управления. Затяните до 10 Н·м
- приборную панель
- отрицательный провод аккумулятора. См. Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
Осторожно: Всегда подсоединяйте провод аккумулятора согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
Проверка выключателя фонаря стоп-сигнала
Убедитесь, что фонарь стоп-сигнала загорается, когда педаль тормоза нажимается приблизительно на 5 мм.
Если необходимо, отрегулируйте выключатель фонаря стоп-сигнала. См. Выключатель фонаря стоп-сигнала, регулировка.
