Замена педали тормоза и / или втулок подшипника в автомобилях с левосторонним управлением (B4184SJ, B4184SM, D4192T3)

Подготовка

Выключите зажигание.

Снимите:

• Винты звукоизоляционной панели под приборной панелью на стороне водителя
• Звукоизоляционную панель.

Примечание: Проводку освещения салона.
- Покройте пол ветошью, чтобы избежать оставления отметок смазанным валом и втулками подшипника.

Снятие педали тормоза

Снимите:

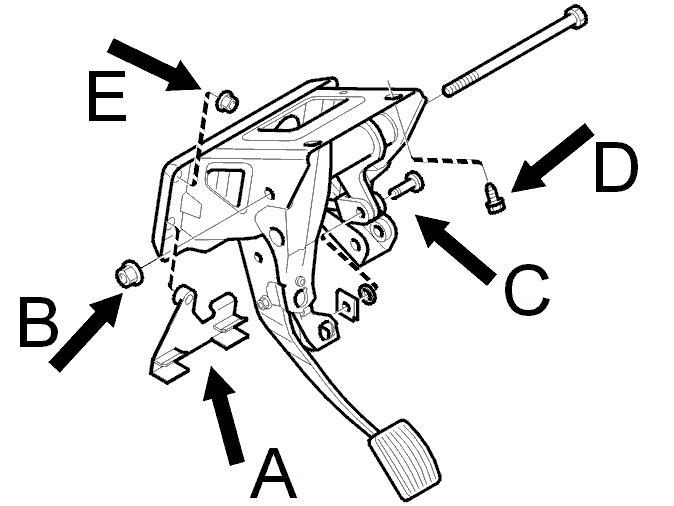

• Крепление (А) звукоизоляционной панели
• Гайку (В) винта петли
• Пружину, шайбу и болт из опорной тяги (С)
• 2 винта (D)
• 6 гаек (E).

Поверните крышку педали. Вытяните винт петли.Снимите педаль тормоза, повернув ее вокруг рулевой колонки.

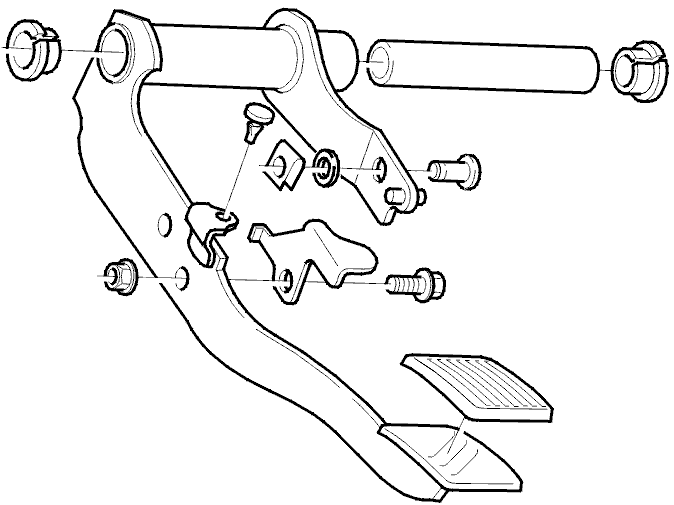

Замена компонентов педали тормоза

Замените:

• Две втулки подшипника и распорную втулку: смажьте при помощи Volvo номер 1161241-3
• Вал
• Резиновую прокладку
• Резиновый элемент ограничителя
• Кронштейн. Затяните до 25 Н·м.

Установка педали тормоза

Установите

• Педаль тормоза, зацепив ее вокруг рулевой колонки. Поверните педаль тормоза вокруг
• Педаль в правильное положение в крышке педали
• Винт петли
• 6 гаек (E). Слегка затяните
• 2 винта (D). Слегка затяните.

Затяните винты и гайки. Затяните до 23 Н·м.

Установите:

• Болт, шайбу и пружину опорной тяги (C)
• Затяните винт и гайку петли. Затяните до 24 Н·м (B)
• Крепление (А) звукоизоляционной панели.

Убедитесь, что кожух опорной тяги правильно установлен.

Проверьте выключатель фонаря стоп-сигнала

Убедитесь, что фонарь стоп-сигнала загорается, когда педаль тормоза нажимается приблизительно на 5 мм.Отрегулируйте выключатель фонаря стоп-сигнала, если необходимо, согласно Выключатель фонаря стоп-сигнала, регулировка.

Установка компонентов

Подсоедините проводку освещения салона. Установите звукоизоляционную панель.Установите винты звукоизоляционной панели.

Заключительная проверка

Проверьте функционирование педали тормоза.
