Замена педали сцепления (B5202FS, B5204T2, B5204T3)

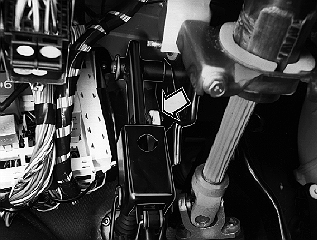

Освободите педаль сцепления

• Снимите панель под приборным щитком. Автомобили с системой SRS: Снимите коленный буфер.
• Отверните коврик.
• Снимите шплинт крепления штока главного цилиндра к педали сцепления.

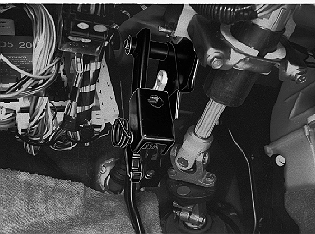

Снимите шток с педали сцепления

Примечание: Отожмите педаль вниз, чтобы она не ударила по контакту системы "круиз-контроль" (если автомобиль оборудован этой системой).

После этого прижмите педаль сцепления к полу.Вытащите пружину педали сцепления вверх.Новое сцепление

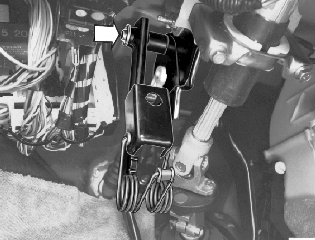

Выньте педаль из узла педалей

• Снимите запорное кольцо и вытащите педаль сцепления.

Проверьте втулки педали сцепления

• Смажьте втулки консистентной смазкой 1161241-3.
• Установите втулки на педаль сцепления.

Установка новой педали сцепления в узел педалей

• Установите на ось педали новое запорное кольцо.
• Отожмите педаль вниз и установите на нее новую пружину.

Примечание: Внимание! Отожмите педаль вниз, чтобы она не ударила по контакту системы "круиз-контроль" (если автомобиль оборудован этой системой).

Установите:

• Шплинт крепления штока главного цилиндра к педали сцепления. Автомобили с системой SRS: Установите коленный буфер. Затяните с моментом затяжки 20 Нм.
• Панель под приборным щитком.

Расстелите коврик.
