Замена педали сцепления.

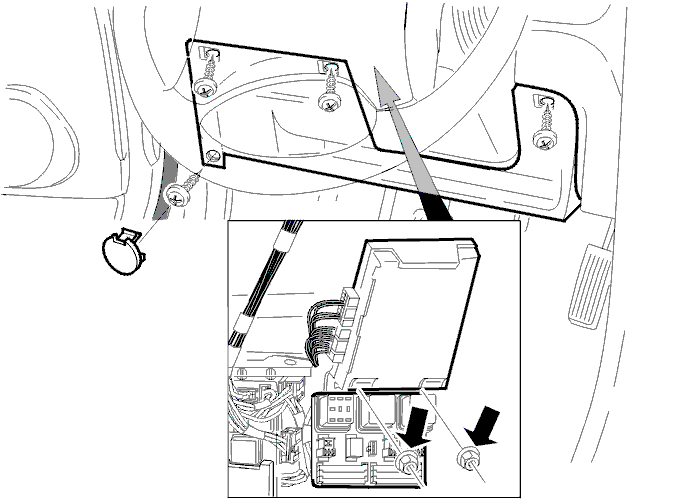

Снятие панели

Удалите:

• отрицательный вывод аккумуляторной батареи
• панель под приборной панелью.
• две гайки и модуля системы управления. Протолкните держатель реле в одну сторону.

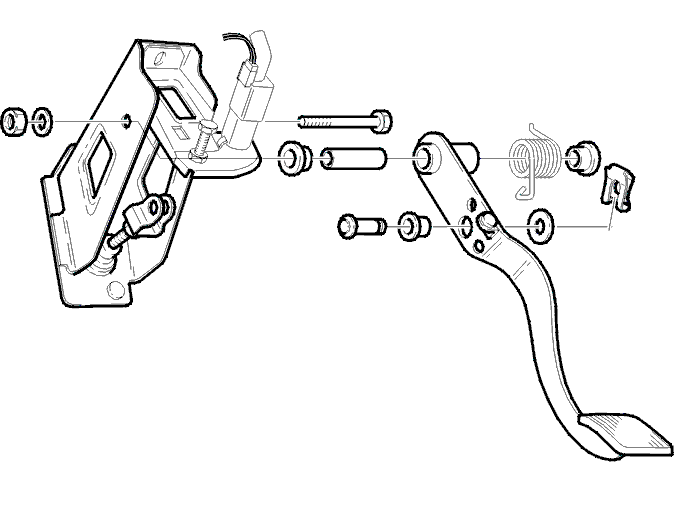

Снимите педаль сцепления

Снимите фиксирующую скобу и снимите вал с вилкообразной части.Отсоедините пружину.

Удалите:

• гайку с шарнирного винта. Выкрутите винт как можно дальше. Поверните педаль влево.
• шарнирный винт сверху
• педаль сцепления и пружина.

Повторно установите/замените элементы педали сцепления

Смажьте два вкладыша подшипника и распорную втулку смазкой Volvo 1161241-3
Установите:

• резина педали
• упорная резиновая прокладка
• суппорт устройства автоматического поддержания заданной скорости движения, если имеется.

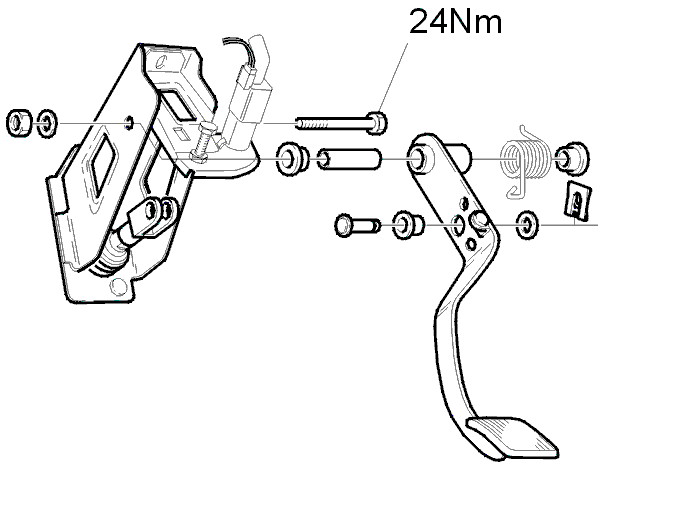

Установите педаль сцепления

Поместите пружину на педаль (отметьте положение).Установите педаль над вилкообразной частью.Установите шарнирный винт слева.Закрепите пружину на месте (над педалью)Установите гайку на ширнирном винте. Крутящий момент до24Нм.Проверьте функционирование.Поместите педаль к вилкообразной части и установите валик при помощи фиксирующего зажима.

Примечание: Убедитесь в существовании расстояния в 3-4 мм между положением стопорного винта и педали сцепления, когда педаль находится в положении покоя.

Не изменяйте положение стопорного винта, если он используется в других целях.

Установите держатель реле и модуль системы управления

Установите:

• две гайки, держатель реле и модуль системы управления. Крутящий момент до10Нм.
• панель под приборной панелью.
• отрицательный вывод аккумуляторной батареи

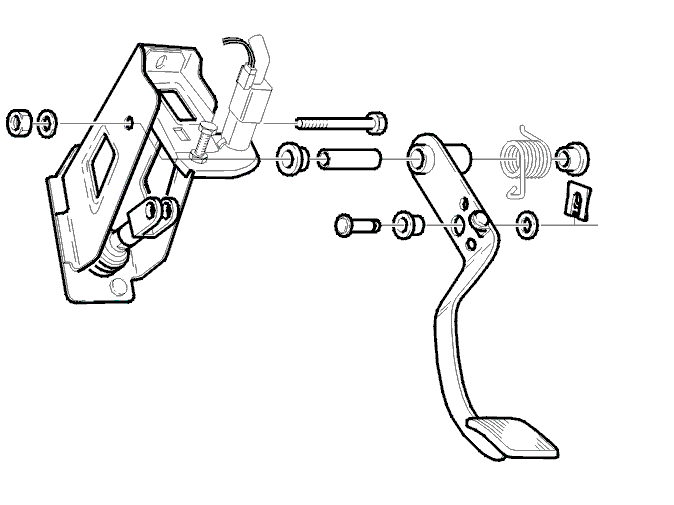

Снимите педаль сцепления

Снимите панель под приборной панелью.Снимите гайку и кольцо с шарнирного винта. Отсоедините пружину с педали сцепления.Снимите фиксирующую скобу и снимите вал с вилкообразной части.Выньте шарнирный винт на максимальное расстояние, одновременно слегка поверните педаль сцепления.Внимательно снимите педаль сцепления вниз.

Повторно установите/замените элементы педали сцепления

Смажьте два вкладыша подшипника и распорную втулку смазкой Volvo 1161241-3
Установите:

• резина педали
• упорная резиновая прокладка
• суппорт устройства автоматического поддержания заданной скорости движения, если имеется.

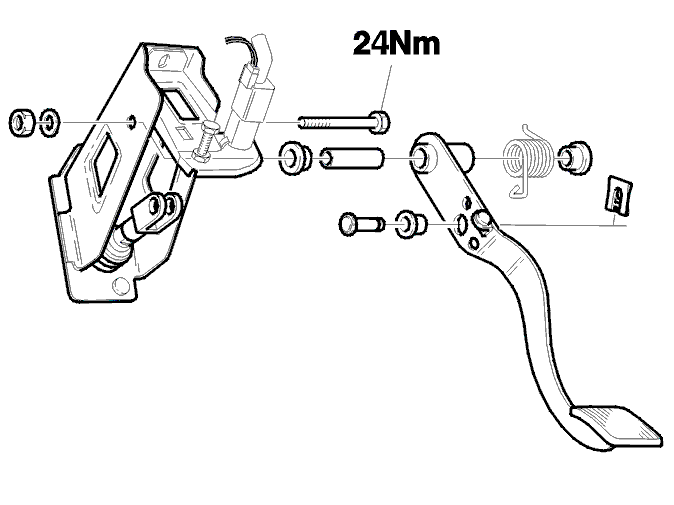

Установите педаль сцепления

Поместите пружину на педаль (отметьте положение).Установите педаль над вилкообразной частью.Установите шарнирный винт слева.Закрепите пружину на месте (над педалью)Установите гайку на ширнирном винте. Крутящий момент до24Нм.Проверьте функционирование.Поместите валик в вилкообразную часть и установите фиксирующий зажим.

Примечание: Убедитесь в существовании расстояния в 3-4 мм между положением стопорного винта и педали сцепления, когда педаль находится в положении покоя.

Не изменяйте положение стопорного винта, если он используется в других целях.
