Снятие и установка комбинированной приборной панели
Осторожно: Прежде, чем заменить модуль управления, считайте с модуля управления все запрограммированные клиентом данные. Эти данные необходимо будет загрузить в новый модуль управления после его установки. Это производится через связь VIDA.

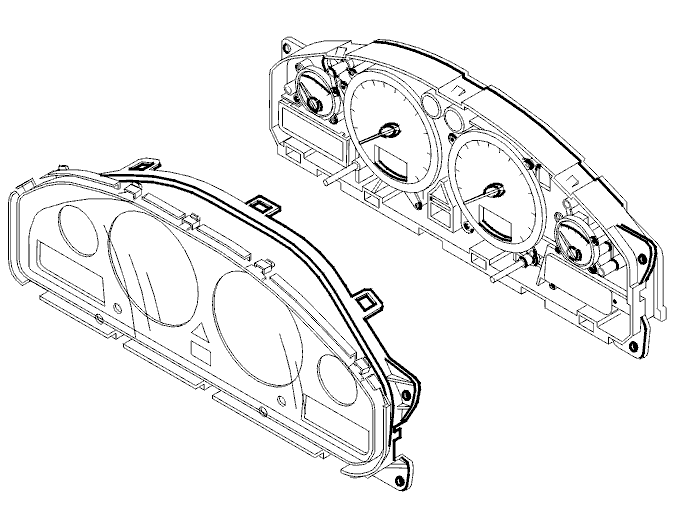

Снимите и установите комбинированную приборную панель согласно Модуль снабжения водителя информацией (DIM), замена.
Замена стекла в комбинированной приборной панели

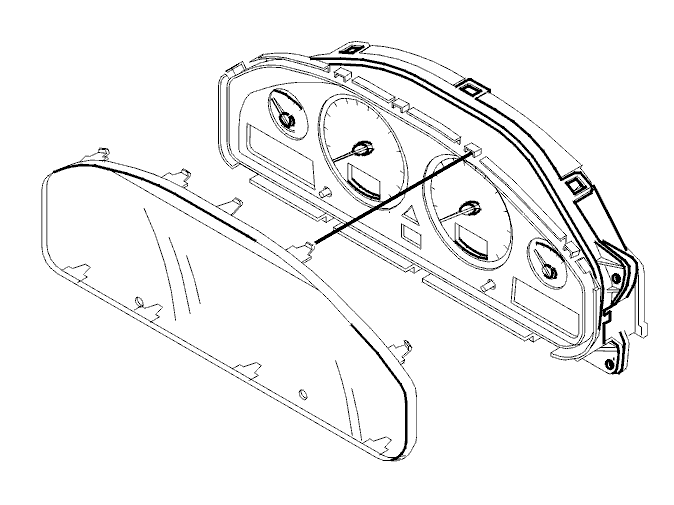

Снятие стекла с комбинированной приборной панели
Снимите:
- комбинированную приборную панель согласно Модуль снабжения водителя информацией (DIM), замена
- стекло комбинированной приборной панели.
Установка стекла в комбинированной приборной панели
В обратном порядке.
Замена ламп

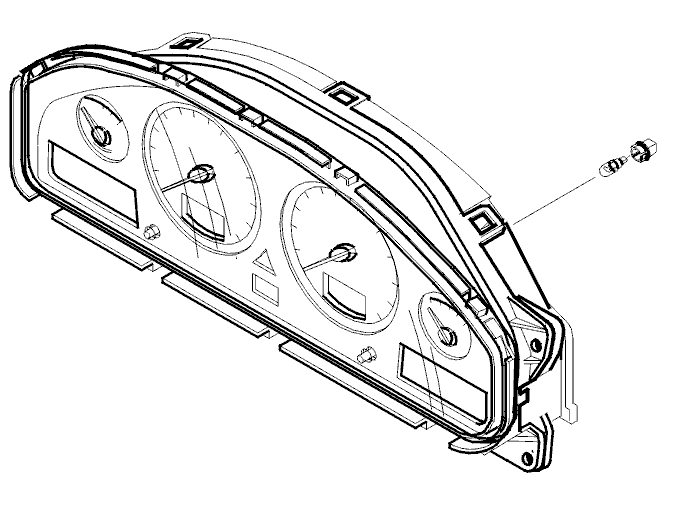

Снятие ламп
| Держатель лампы | Лампа |
|---|---|
| Синий | 1,2 Вт |
| Черный | 3,0 Вт |
| Информационный блок | 2,0 Вт |
| Количество | Функция |
|---|---|
| 1 | Сигнальная лампа для указателей поворотов прицепа |
| 2-11 | Прочие символы на циферблате (замена невозможна) |
| 12 | Автоматическая коробка передачИзмеритель наружной температурыЧасы |
| 13 | Дальний свет |
| 14 | Сигнальная лампа общего предупреждения |
| 15 | Счетчик общего пробега и счетчик пройденного расстояния |
| 16 | Дисплей информации |
| 17 | Указатель температуры |
| 18 | Спидометр |
| 19 | Левый фонарь указателя поворота |
| 20 | Правый фонарь указателя поворота |
| 21 | Спидометр, тахометр |
| 22 | Тахометр |
| 23 | Указатель уровня топлива |
Снимите:
- комбинированную приборную панель согласно Модуль снабжения водителя информацией (DIM), замена
- лампу и ее патрон.

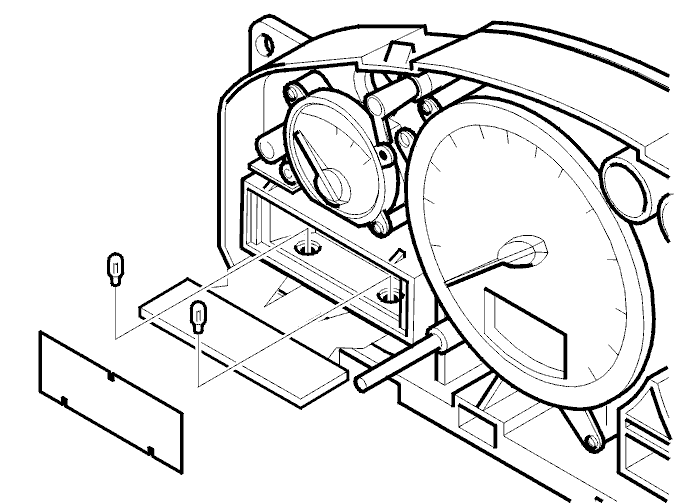

Замена лампы информационного дисплея
Снятие стекла с комбинированной приборной панели.

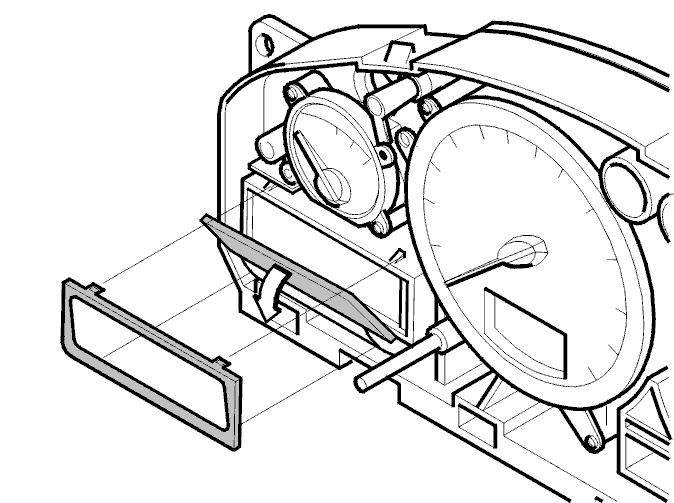

Снимите окантовку.Сложите информационное окно.
Замените лампы.
Установка лампы
В обратном порядке.
