Применимость

Модель Двигатель Год
850 B5202FS 1996, 1997
850 B5204FS 1996
850 B5204FT 1996, 1997
850 B5204T2 1996, 1997
850 B5234FS 1996, 1997
850 B5234FT 1994–1997
850 B5234T2 1996, 1997
850 B5234T4 1996, 1997
850 B5234T5 1996, 1997
850 B5252FS 1996, 1997
850 B5254FS LH 3.2 1996
850 B5254FS M 4.3 1996, 1997
850 B5254FS M 4.4 1996, 1997
850 B5254T 1997
C70 Conv (-05) 1998
C70 Coupe (-02) 1998
S70 B5202FS 1997, 1998
S70 B5204T2 1997, 1998
S70 B5204T3 1997, 1998
S70 B5204T4 1999
S70 B5234FS 1997, 1998
S70 B5234T2 1997, 1998
S70 B5234T3 1997, 1998
S70 B5234T4 1998
S70 B5234T7 1998
S70 B5252FS 1997
S70 B5254FS M 4.4 1997, 1998
S70 B5254T 1997, 1998
V70 (-00) B5202FS 1997, 1998
V70 (-00) B5204T2 1997, 1998
V70 (-00) B5204T3 1997, 1998
V70 (-00) B5234FS 1997, 1998
V70 (-00) B5234T2 1997, 1998
V70 (-00) B5234T3 1997, 1998
V70 (-00) B5234T4 1998
V70 (-00) B5234T6 1998
V70 (-00) B5234T7 1998
V70 (-00) B5252FS 1997, 1998
V70 (-00) B5254FS M 4.4 1997, 1998
V70 (-00) B5254T 1997, 1998
V70 XC (-00) 1998

Новое положение впускной трубы воздуха влияет на замену прокладки у двигателей с турбонаддувом.

Подготовительные мероприятия

Снимите:

  • минусовой провод с батареи.
  • крышку шкива дроссельной заслонки.
  • Трос дроссельной заслонки.

Снимите:

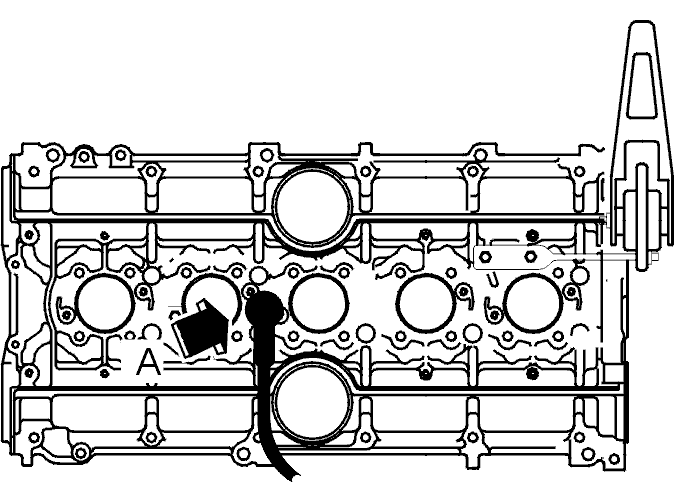

A2500394

  • Крышку высоковольтных проводов.
  • Верхний шланг (A) между пламегасителем вентиляции картера и головкой блока цилиндров.

Снятие коллектора распределения топлива с инжекторами

Снимите:

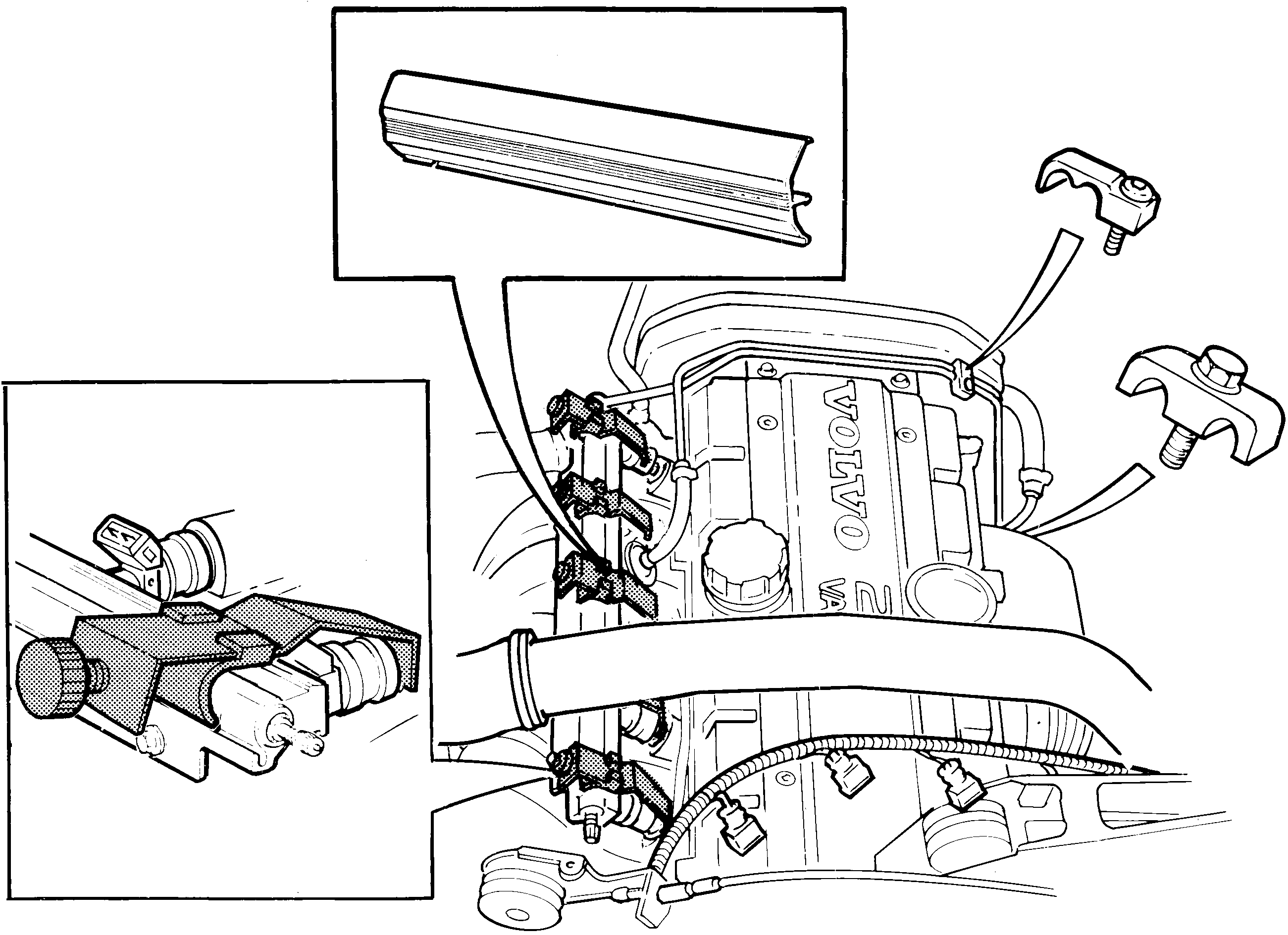

S2301466

  • Крышку коллектора распределения топлива.
  • Проводку и скобы инжекторов.
  • Две скобы крепления топливопровода.

Установите:

A2300646

коллектор распределения топлива:

  • 5 х держателей🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93-на инжекторы.

Второй коллектор распределения топлива (с байонетным креплением):

  • четыре держателя🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93-и один держатель.🔧 HÅLLARE 1 ST (INSPRUT.VENTIL 800 95-)на инжекторы. Установите держатели🔧 HÅLLARE 1 ST (INSPRUT.VENTIL 800 95-)ближайшие к трубе давления топлива как указано ниже.

Прижмите захваты таким образом, чтобы они вошли в контакт с инжекторами.

  • Заворачивайте регулировочный винт до контакта пластины с коллектором распределения топлива, затем доверните винт на пол-оборота.

A2301014

На схеме указаны держатели🔧 HÅLLARE 1 ST (INSPRUT.VENTIL 800 95-),расположенные рядом с трубой давления топлива (в поздних версиях - коллектором распределения топлива).

Снимите:

A2300473

  • Вакуумный шланг регулятора давления.
  • Выверните винты крепления коллектора распределения топлива.
  • Поднимите коллектор, аккуратно поворачивая его. Зацепите центральный инжектор за прокладку.

Осторожно: Не повредите инжекторы и иглы. Оставьте все резиновые элементы на коллекторе.

Снимите вентилятор охлаждения двигателя (FC)

Снимите:

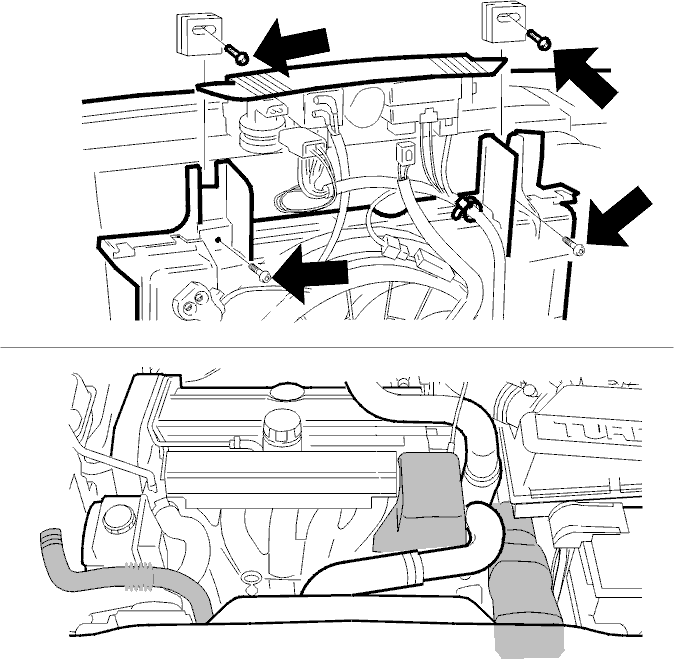

A2800183

  • Передний воздухозаборник и впускной шланг воздушного фильтра (ACL).
  • Воздуховод к центральному модулю управления.
  • Винты вентилятора (4).

Снимите верхний воздухоотражатель с реле.Снимите две шайбы сверху.

Снимите:

A2800178

  • Трубу подачи воздуха между охладителем наддуваемого воздуха (CAC)и шлангом на корпусе дроссельной заслонки.
  • Два винта крепления клапана давления (CP).
  • Шланг воздушного насоса системы выхлопа и вентиляции двигателя с зажимов на кожухе вентилятора охлаждения двигателя (FC).

Для двигателей с системой рециркуляции отработанных газов:

Выните контроллер системы из зажима на верхнем воздухоотражателе.

Все:

A2800176

Отсоедините разъемы вентилятора охлаждения двигателя (FC) (2).Снимите кабель с зажимов на кожухе вентилятора охлаждения двигателя (FC).Уложите воздухоотражатель с реле на двигательСнимите вентилятор охлаждения двигателя (FC). Потяните вентилятор охлаждения двигателя (FC) и кожух вверх.Защитите радиатор с помощью экрана, шифр номер🔧 KYLARSKYDD.

Отсоедините шланги и разъемы

Отсоедините:

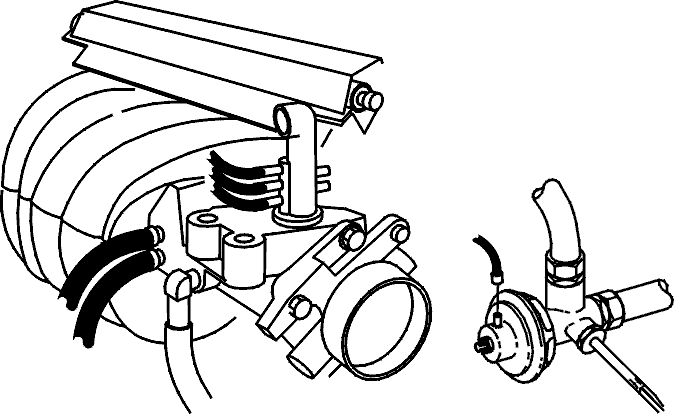

A2500321

  • Разъем воздушного клапана холостого хода (IAC) и датчика положения дроссельной заслонки (TP).
  • Шланг рабочего цилиндра усилителя тормозов.
  • Шланги от мульти-ниппеля и впускного коллектора.
  • Температурный датчик системы рециркуляции отработанных газов.
  • Крепление кабеля инжекторов.

Снимите впускной коллектор

Снимите:

S2300522

  • Выверните три верхних винта впускного коллектора
  • Масломерный щуп с кронштейном с впускного коллектора.
  • Ослабьте нижние винты коллектора
  • Трубу рециркуляции газов с клапана системы рециркуляции отработанных газов.
  • Винт опорного кронштейна коллектора
  • Впускной коллектор, приподняв его на 20 мм над двигателем.
  • Шланг вентиляции двигателя с коллектора на насосе усилителя (только для моделей 1995 г.).
  • Прокладку впускного коллектора.

Очистите сопрягаемые поверхности головки блока цилиндров и коллектора.

Установка впускного коллектора

Установите:

S2300522

  • Новую прокладку с помощью четырех нижних винтов впускного коллектора
  • Год выпуска 1995: Шланг вентиляции картера двигателя к впускному коллектору на насосе усилителя управления.
  • Все: впускной коллектор.

Осторожно: Не повредите шланг вентиляции картера между головкой блока и впускным коллектором.

  • Найдите клапан системы рециркуляции отработанных газов на трубе. Затяните соединение трубы рециркуляции газов до50 Нм.
  • Заверните верхние винты впускного коллектора и затяните все винтыдо 20Нм.
  • Заверните винты опорного кронштейна впускного коллектора.
  • Масломерный щуп.

Присоедините все шланги и разъемы

Установите:

A2500321

  • Кабель инжекторов в зажим.
  • Присоедините температурный датчик системы рециркуляции отработанных газов.
  • Шланги впускного коллектора.
  • Шланги Мульти-ниппеля.
  • Шланг рабочего цилиндра усилителя тормозов.
  • Разъемы воздушного клапана холостого хода (IAC) и датчика положения дроссельной заслонки (TP)

Установите вентилятор охлаждения двигателя (FC)

Установите:

A2800179

  • Вентилятор охлаждения двигателя (FC) с кожухом на радиатор. Установите воздухоотражатель с реле на радиатор.
  • Установите кабель в зажимы на кожухе вентилятора.

Установите:

A2800178

  • Клапан воздушного насоса системы выхлопа и вентиляции картера EVAP на кожух вентилятора (FC).
  • Два зажима шланга воздушного насоса системы выхлопа и вентиляции картера на кожух вентилятора (FC).
  • Трубу наддуваемого воздуха между охладителем наддуваемого воздуха (CAC) и шлангом корпуса дроссельной заслонки.
  • Вставите конвертер системы рециркуляции газов EGR в зажим на верхнем воздухоотражателе и проверьте фиксацию.

A2800182

Соедините разъемы вентилятора (FC).

Установите:

A2800183

  • Две шайбы.
  • Кожух вентилятора (FC) и верхний воздухоотражатель четырьмя винтами.
  • Трос дроссельной заслонки.
  • Крышку шкива дроссельной заслонки.
  • Воздуховод к блоку модуля управления.
  • Воздухозаборник и воздуховод к воздушному фильтру (ACL).

Установка коллектора распределения топлива

Установите:

S2301466

  • Все резиновые элементы крепления впускного коллектора
  • Коллектор распределения топлива и две скобы топливопровода.
  • Используйте новые винты и затяните до10 Нм.
  • Снимите фиксаторы инжекторов.
  • Снимите хомут.
  • Вакуумный шланг регулятора давления.
  • Разъемы инжекторов. Убедитесь, что каждый разъем имеет резиновую прокладку
  • Крышку коллектора распределения топлива.

Установите:

  • Минусовой провод батареи.
