Замена охладителя нагнетаемого воздуха

Необходимые условия

• Снимите крышку двигателя
• Снимите передний брызговик двигателя.

Снимите охладитель нагнетаемого воздуха

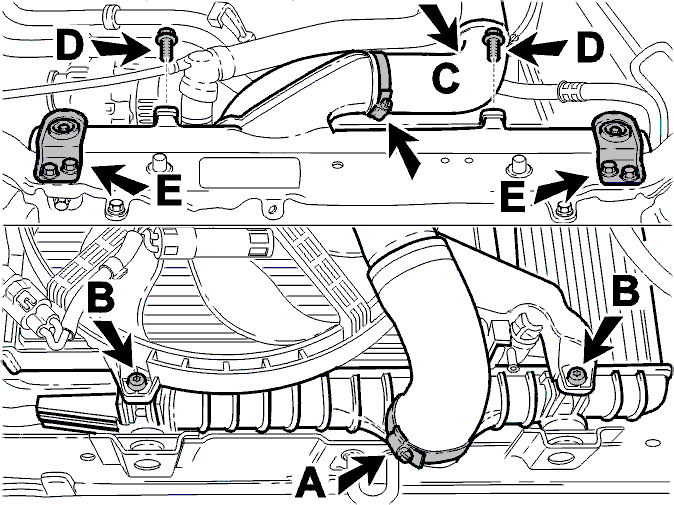

• Отсоедините нижний шланг (А) охладителя нагнетаемого воздуха
• Выверните 2 винта узла вентилятора охлаждения (В)
• Снимите верхний шланг (С) охладителя нагнетаемого воздуха
• Выверните 2 винта (D) узла вентилятора охлаждения
• Поднимите радиатор с вентилятором охлаждения двигателя из крепления промежуточного охладителя и сдвиньте его назад
• Снимите два кронштейна (Е) наверху
• Осторожно выньте охладитель нагнетаемого воздуха.

Установите охладитель нагнетаемого воздуха

• Осторожно установите охладитель нагнетаемого воздуха в два резиновых крепления
• Поместите радиатор с вентилятором охлаждения двигателя на охладитель нагнетаемого воздуха
• Затяните охладитель нагнетаемого воздуха с двумя кронштейнами (Е) наверху. Затяните болты до25 Н·м
• Затяните узел вентилятора охлаждения наверху (D)
• Очистите поверхность крепления и присоедините верхний шланг (С) охладителя нагнетаемого воздуха
• Затяните узел вентилятора охлаждения двумя болтами (В) внизу
• Очистите поверхность и присоедините нижний шланг (А) охладителя нагнетаемого воздуха
• Установите передний брызговик двигателя
• Установите крышку двигателя
• Проверьте систему.
