Замена насоса рулевого привода с усилителем (D5252T MSA 15.8) — S80 I

Подготовка

Снимите крышку двигателя.

Снимите ремень привода вспомогательных агрегатов, повернув выступ натяжного устройства ремня распределительного механизма против часовой стрелки гаечным ключом с открытым зевом.

Удалите масло из насоса рулевого привода с усилителем при помощи шприца для откачки масла.См. Бюллетень руководства для станций технического обслуживания 239, июнь 98.

Примечание: Подложите бумажную салфетку на генератор (GEN), чтобы избежать разливания масла.

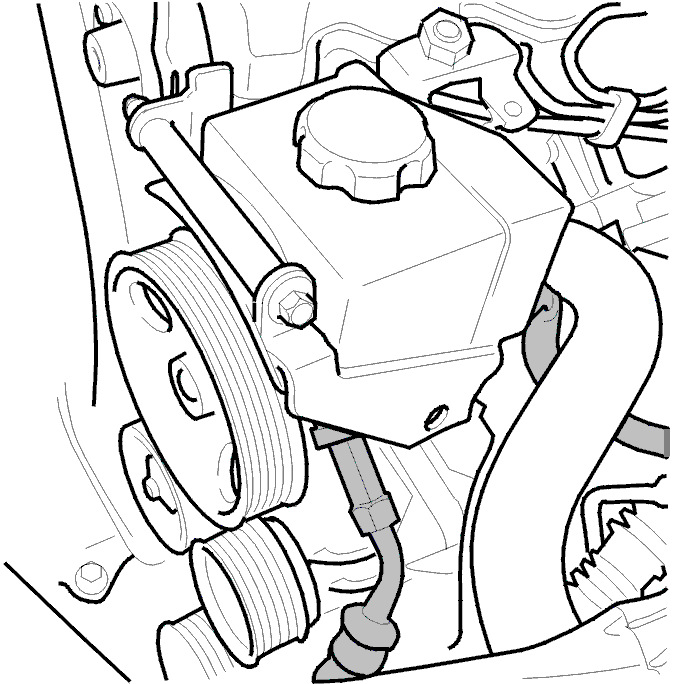

Снимите нагнетающий маслопровод и возвратный шланг с насоса рулевого привода с усилителем.

Снятие насоса рулевого привода с усилителем

Снимите

• винты (3), включая кронштейн шланга.
• винты (2).
• кожух защиты при столкновении (1).
• насос рулевого привода с усилителем.

Установка насоса рулевого привода с усилителем

Установите

• кожух защиты при столкновении (1). Установите, не затягивая, винты
• винты (2). Установите, не затягивая, винты
• винты (3), включая кронштейн шланга. Затяните винты с моментом затяжки в следующем порядке: (1), (2) и (3). Моменты затяжки для всех винтов: 25 Н·м

Осторожно: Крайне важно соблюдать правильный порядок затяжки винтовых соединений.

Завершение

Установите линию подачи и возвратный шланг.

Примечание: Установите новое уплотнительное кольцо на линию подачи. Затяните до 25 Н·м.

Установите ремень привода вспомогательных агрегатов.

Заполните бачок усилителя маслом и прокачайте систему.Правильный сорт масла указан в технических данных.

Внимание: Избегайте попадания масла на кожу.

Несколько раз поверните рулевое колесо до максимального угла поворота. При необходимости, долейте масло.Опустите автомобиль.Задействуйте стояночный тормоз. Заведите двигатель.А Медленно поверните рулевое колесо вправо. Держите в положении максимального угла поворота в течение 2 секунд.B Медленно поверните рулевое колесо влево. Держите в положении максимального угла поворота в течение 2 секунд.Повторите операции А и В 20 раз.

Примечание: Во избежание повреждения шин, передвиньте автомобиль после 10-кратного выполнения операций.

Установите крышку двигателя.
