Замена насоса охлаждающей жидкости (B200E, B230E, B230FT)

Общие сведения

Перед заменой насоса охлаждающей жидкости, резиновых сальников или прокладок обязательно проверьте систему охлаждения под давлением.

Насосы охлаждающей жидкости часто заменяются необоснованно, например, в случае обычной утечки через прокладку. В случае утечек, проверьте систему под давлением согласно Проверка системы охлаждения под давлением.

Слейте охлаждающую жидкость

Автомобили с кондиционером: отсоедините вакуумный шланг от крана отопителя, чтобы кран не открылся полностью.Установите регулятор отопителя на обогрев.Снимите крышку расширительного бачка.Откройте сливной кран с правой стороны блока цилиндров. Отсоедините шланг охлаждающей жидкости с нижней стороны радиатора.

Снимите:

1. отрицательный (-) провод аккумуляторной батареи
2. вентилятор
3. хомут шланга предварительного нагрева (под кожухом вентилятора)
4. кожух вентилятора.

Снимите приводные ремни и шкив насоса охлаждающей жидкости

1. ослабьте регуляторы
2. снимите ремни
3. снимите шкив.

Снимите верхнюю крышку ремня газораспределительного механизма

1. головка на 10 мм болт M6
2. головка на 12 мм болт M8
3. Головка с крестовым шлицем винт под отвертку в панели

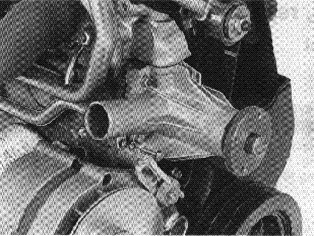

Освободите возвратную трубку насоса охлаждающей жидкости

Выверните болт, снимите шайбу и отверните гайку.

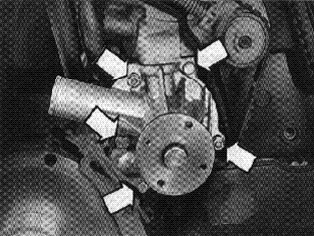

Снимите насос охлаждающей жидкости

Отверните все болты и гайки, снимите шайбы.

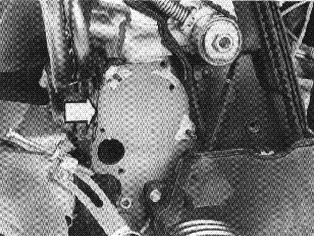

Очистите поверхность для прокладки и поверхности сопряжения

Соскоблите остатки прокладки с блока и насоса охлаждающей жидкости. Очистите поверхность контакта с резиновым кольцом головки цилиндров.

Установите насос охлаждающей жидкости

Используйте новую прокладку между насосом и блоком цилиндров.Установите новое уплотнительное кольцо на насос охлаждающей жидкости.Закрепите насос двумя гайками.Убедитесь, что уплотнительное кольцо находится на своем месте и не повреждено. Затяните гайки так, чтобы насос не соскальзывал, но его можно было сдвинуть вверх.

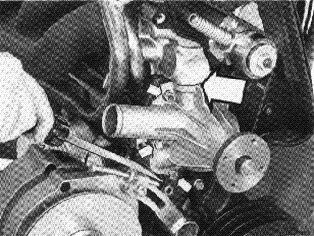

Отожмите насос охлаждающей жидкости к головке цилиндров

Поставьте шайбы и болтыЗатяните гайки и болты.

Подсоедините возвратную трубку

Поставьте верхнюю крышку ремня газораспределительного механизма

1. 10 мм головка для болта M6
2. 12 мм головка для болта M8
3. Крестовая отвертка для винта панели.

Установите

1. верхнюю крышку ремня газораспределительного механизма
2. шкив насоса
3. приводные ремни (не натягивая)
4. нижний шланг радиатора
5. кожух вентилятора
6. хомут шланга предварительного нагрева
7. вентилятор.

Натяните приводные ремни
Они должны прогибаться на 5-10 мм посередине между шкивами под действием легкого нажатия большого пальца.

Подсоедините отрицательный (-) провод к аккумуляторной батарее

Залейте охлаждающую жидкость

Закройте сливной кран.Заполните расширительный бачок до отметки MAX.Установите регулятор отопителя в положение обогрева и прогрейте двигательПроверьте наличие утечек. При необходимости долейте охлаждающей жидкости.Поставьте крышку расширительного бачка.Автомобили с кондиционером: подсоедините вакуумный шланг к крану отопителя.
