Замена наружной втулки задней нижней тяги управления (1999, 2000)

Информация

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях правильная.

Демонтаж продольной штаги

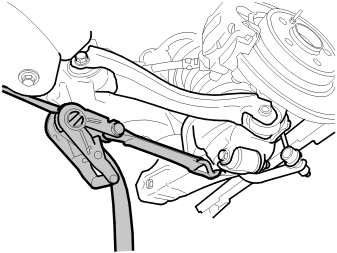

Снимите колесо, см.:Ремонт и установкаСнятие, замена и установкаАмортизация и колесаКолеса, шины, ступицыКолесаКолесо, демонтажСнимите продольную штагу, вставив хомут и потянув немного нижний рычаг управления к креплению домкрата.Открутите немного винт около переднего крепления поверните продольную штагу вниз.

Снимите:

• винт продольной штаги около шпинделя
• наружное крепление пазовой штаги.

Поверните вверх пазовую штагу.Ослабьте хомут.

Высверливание втулки

Вставьте оттяжную скобу и потяните заднюю часть ходовой в нормальное положение, см.:Ремонт и установкаСнятие, замена и установкаПодвеска колес, управлениеПодвеска задних колесОбщая информацияНатяжное устройство, инструкции по использованиюСнимите винт нижнего, наружного крепления тяги управления.Поверните шпиндель.

Установите:

• винт крепления рулевой тяги пробойником 999 7046 в качестве дистанционного инструмента, чтобы удерживать шпиндель снаружи
• гидравлический цилиндр.

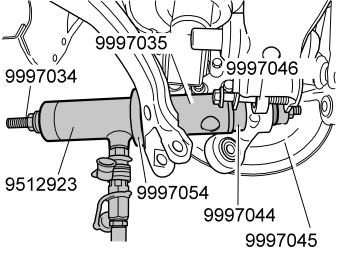

Пользуйтесь гидравлическим цилиндром с отверстием 951 2923 с адаптером 999 7054, муфта 999 7035, муфта 999 7044, пробойником 999 7045, и вытягивающим стержнем M12 x 400, номер 999 7034.Потяните втулку вперед, в направлении автомобиля.

Установка втулки

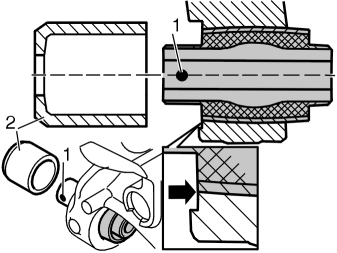

Осторожно: Чтобы получить правильные характеристики езды, наружная муфта втулки должна находиться на одном уровне с отшлифованной плоско стороной (спереди в автомобиле) в шпинделе.

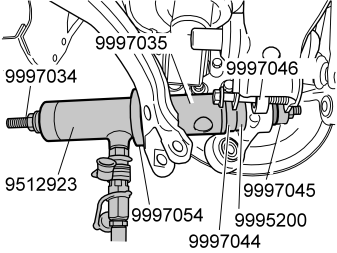

Пользуйтесь специальным инструментом 999 5200 (2) для получения правильного положения втулки.Желтая отметка (1) на втулке около плоской части должна находиться на отверстии втулки, т.е. спереди в направлении автомобиля (см. стрелку).Вставьте гидравлический цилиндр.Пользуйтесь гидравлическим цилиндром 951 2923 с адаптером 999 7054, пробойником 999 7046, муфтой 999 7035,мфутой 999 7044, пробойником 999 7045, вытягивающим стержнем М12 х 400 номер 999 7034 и пробойником 999 5200.

Примечание: Пользуйтесь пробойником 999 5200 для установки втулки в правильное положение.

Вытолкните втулку вперёд в направлении автомобиля.

Установка колесного шпинделя, рычаг управления и пазовая штага

Снимите:

• винт крепления тяги управления
• пробойник 999 7046.

Поверните колесный шпиндель в его положение.

Установите:

• винт крепления трансмиссии рулевой тяги. Пользуйтесь новым винтом.
• винт и гайка пазовой штаги. Пользуйтесь новой гайкой.

Примечание: Не затягивайте винты креплений втулок. Это выполняется позже, когда задняя подвеска находится в нормальном положении.

Отпустите усилие на оттяжной скобе оставьте её подвешенной свободно.

Установите:

• хомут и потяните нижний ремень тяги немного в сторону крепления домкрата
• винт продольной штаги. Пользуйтесь новым винтом.

Затяжка штаг и креплений

Поднимите подвеску колес в нормальное положение, см.:Ремонт и установкаСнятие, замена и установкаПодвеска колес, управлениеПодвеска задних колесОбщая информацияНатяжное устройство, инструкции по использованию

Затяните:

• оба крепления продольной штаги с усилием в 80 Нм
• наружное крепление пазовой штаги с усилием в 80 Нм
• крепление рулевой тяги с усилием в 80 Нм.

Установка колес

Установите колесо, см.:

Ремонт и установкаСнятие, замена и установкаАмортизация и колесаКолеса, шины, ступицыКолесаКолеса, установка

Проверка и регулировка

Проверьте/отрегулируйте углы развала колес, см.:Ремонт и установкаЧистка, проверка и регулировкаПодвеска колес, управлениеОбщая информацияУстановка развала колес
