Замена направляющих втулок клапанов

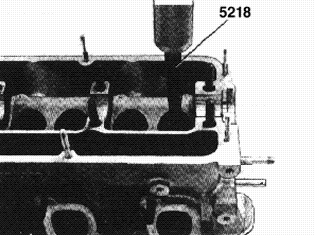

Выпрессуйте направляющую втулку клапана

Нагрейте головку цилиндров до 100 ± 10°C.Используйте оправку 🔧 DORN (DEMONT-VENTILSTYRN)B21 B230 B28 для выпрессовывания направляющих втулок. Выпрессовывайте в сторону камеры сгорания.Следите, чтобы направляющую втулку не заело во время выпрессовывания. В этом случае отверстие направляющей втулки клапана необходимо развернуть до ремонтного размера.

Новая направляющая втулка клапана

Маркируется канавками. Убедитесь, что новая направляющая втулка имеет столько же канавок, сколько старая.

Запрессуйте новую направляющую втулку клапана

Головка цилиндров должна иметь комнатную температуру.Используйте оправку 🔧 DORN (MONT-VENTILSTYRN.INSUG)B21 B230 для впускных клапанов и оправку 🔧 DORN (MONT-VENTILSTYRN.AVGAS)B21 B230 для выпускных клапанов.Для получения правильной высоты запрессуйте направляющую втулку до касания оправки головки цилиндров.

Примечание: Сила запрессовки должна быть не меньше 9000 Н. Если сила запрессовки будет меньше, направляющая втулка может не закрепиться. Разверните седло направляющей втулки до следующего ремонтного размера и запрессуйте направляющую втулку соответствующего размера.

Номера детали для разверток направляющих втулок клапанов

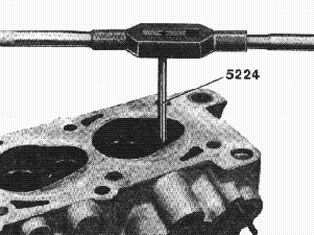

Очистите направляющую втулку клапана изнутри

Используйте развертку 🔧 BROTSCH (INGÅR I 9995165).Можно также использовать развертку 🔧 ERSATT AV 9995224После замены направляющей втулки необходимо притереть клапан к его седлу.
