Замена нагревательного элемента подушки сиденья (1996, 1997)

Важная информация

Осторожно: Сначала должен быть снят старый нагревательный элемент. Новый нагревательный элемент не следует приклеивать поверх старого элемента.

Примечание: Прежде чем начинать работать, прочитайте весь раздел.

Типы нагревательных элементов

• Ниже приведен ряд иллюстраций, на которых изображено несколько различных нагревательных элементов как для подушки сиденья, так и для спинки сиденья.

• Осторожно: > Настоятельно рекомендуется использовать нагревательный элемент правильного типа, с тем чтобы он соответствовал форме поропластового наполнителя.

• Изображенные ниже нагревательные элементы применимы как к передним, так и к задним сиденьям.

Нагревательные элементы для передних сидений

Нагревательный элемент для спинок сидений и подушек, передние сиденья

Нагревательный элемент для спинок сидений и подушек, передние сиденья

Нагревательный элемент для спинок сидений и подушек, передние сиденья

Нагревательный элемент для спинок сидений и подушек, передние сиденья

Нагревательный элемент для спинок сидений и подушек, задние сиденья

Нагревательный элемент для спинок сидений и подушек, передние сиденья

Нагревательный элемент для спинок сидений и подушек, передние сиденья

Поропластовый наполнитель только с каналами, идущими спереди назад

(Каналы используются для прикрепления обивки к поропластовому наполнителю)

Поропластовый наполнитель с каналами, идущими спереди назад, и одним поперечным каналом

(Каналы используются для прикрепления обивки к поропластовому наполнителю)

Поропластовый наполнитель с каналами, идущими спереди назад, одним поперечным каналом и фигурным каналом

(Каналы используются для прикрепления обивки к поропластовому наполнителю)

Поропластовый наполнитель с каналами, идущими спереди назад, двумя поперечными каналами и фигурным каналом

(Каналы используются для прикрепления обивки к поропластовому наполнителю)

Поропластовый наполнитель с соединенными каналами, идущими спереди назад, двумя поперечными каналами и фигурным каналом

(Каналы используются для прикрепления обивки к поропластовому наполнителю)

Подушки и обивка

Подготовка

• Заблокируйте надувную подушку безопасности SIPS. См. ru-RU0900c8af8047d32a#KC01400383.
• Выньте сиденье из автомобиля. См. ru-RU0900c8af8047d32a#KC01400385.
• Снимите боковую панель с сиденья. См. ru-RU0900c8af8047d346#KC01439724.

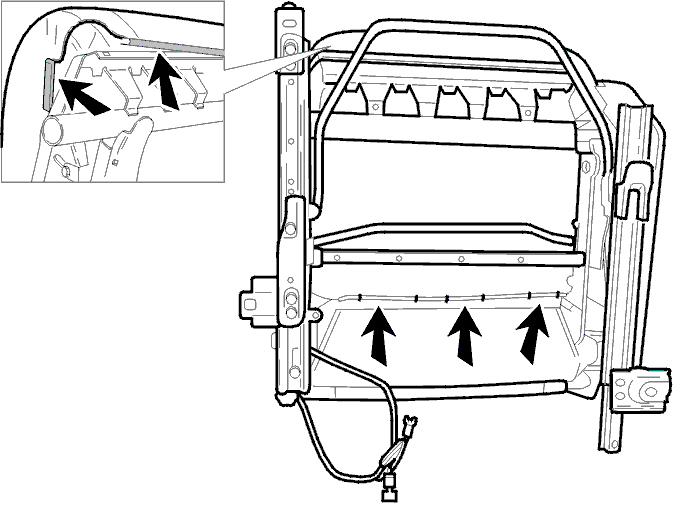

• Обрежьте зажимы снизу.
• Потяните заднюю часть подушки сиденья вверх.
• Снимите подушку сиденья с рамы в передней части (вдавите подушку сиденья).
• Снимите обивку с подушки сиденья.
• Проденьте шнуры.
• Обрежьте зажимы. Снимите обивку.

Снятие старых нагревательных элементов

• Осторожно нагрейте старый нагревательный элемент, чтобы снять его.

• Осторожно: > Убедитесь, что поропластовый наполнитель не повреждается при снятии нагревательного элемента. Убедитесь, что элемент отделен от поропластового наполнителя. Это делается для того, чтобы избежать неполадок в функционировании при установке нового нагревательного элемента.

• Примечание: > Поврежденный поропластовый наполнитель следует заменить. Это делается для того, чтобы обеспечить функционирование. Это также относится к повреждениям, вызванным трещинами в спинке сиденья и в раме сиденья.

Установка нагревательного элемента в определенное положение

• Осторожно: > Убедитесь, что нагревательный элемент расположен правильно, то есть так, чтобы можно было закрепить серповидные зажимы таким образом, чтобы они не касались нагревательных элементов и поверхности нагревательного элемента.

• Расположите нагревательный элемент в правильное положение. Не снимайте защитную пленку с клейких поверхностей.
• Закрепите одну половину нагревательного элемента.
• Отогните вверх другую половину нагревательного элемента.
• Снимите защитную пленку (или часть защитной пленки) с клейкой поверхности, находящейся ближе всего к центру отогнутой вверх секции нагревательного элемента.
• Осторожно наложите клейкую поверхность на поропластовый наполнитель. Приклеивайте постепенно маленькими частями. Начните с центра и двигайтесь по направлению к краям.
• Продолжайте делать то же с другими клейкими поверхностями.

Установка в определенное положение по отношению к каналам в поропластовом наполнителе

• Если нагревательный элемент заканчивается возле канала, расположите его, как показано на иллюстрации.

Примечание: Конец элемента не должен располагаться вертикально на плоской поверхности.

• Если элемент и/или проволока в нагревательном элементе должна располагаться в канале, элемент должен огибать поропластовый наполнитель, как показано на иллюстрации. Невыполнение этого может привести к нагрузкам на элемент и/или проволоку, которые повредят элемент. (Позже шов на обивке может привести к износу)

Поверхность нагревательного элемента во время установки

• Осторожно: > При приклеивании нагревательного элемента к поропластовому наполнителю, не должно быть никаких пузырей или перекручиваний.

Пузыри и перекручивания увеличивают вероятность нанесения элементу повреждения во время использования.
- > [!NOTE] > Это применимо ко всей поверхности, и в особенности к проволоке нагревания.

Заключительные операции после того, как нагревательный элемент был приклеен на место

• После того, как нагревательный элемент был приклеен на место, позиционные ленты (заштрихованы на иллюстрации) следует разрезать. Это относится только к тем типам нагревательных элементов, у которых есть позиционные ленты.

• Осторожно: > Позиционные ленты не должны разрезаться прежде, чем будет завершено склеивание.

Установка обивки

Прежде чем закреплять обивку, проверьте следующее:

• что любые остатки серповидных зажимов были убраны.
• что стержень (стальная или пластмассовая проволока в кармане внутри обивки) находится на своем месте и не выступает за пределы канала. Также убедитесь, что стержень или канал для стержня не согнуты и не касаются нагревательного элемента. Если необходимо, отрегулируйте.
• что припуск на шов, стержень и канал для стержня расположены в канале таким образом, что они не касаются нагревательного элемента.
• что пластмассовая проволока имеет правильную длину и не может повлиять на функционирование нагревательного элемента.

Установите:

• стяжки.
• обивку.
• серповидные зажимы.Используйте специальный инструмент 🔧 KRAMPTÅNG (FÖR KLÄDSLAR).
• подушку на сиденье.
• боковую панель сиденья согласно ru-RU0900c8af8047d346#KC01439733.

Проверка склеивания

Эта проверка может производиться как без установленной обивки, так и при частично установленной обивке.

• Нажмите на точки, изображенные на иллюстрации. Убедитесь, что нагревательный элемент изменяет форму вместе с подушкой при ее сжатии.
• При нажатии на нагревательный элемент, в нем не должно быть перекручиваний или других дефектов.

Установка сидений

• Установите сиденье согласно ru-RU0900c8af8047d32a#KC01469183.
• Разблокируйте надувную подушку безопасности SIPS. См. ru-RU0900c8af8047d32a#KC01400394.

Проверка функционирования нагревательного элемента

• Включите обогреватель в сиденье. Проверьте функционирование.

• Примечание: > Если окружающая температура слишком высокая, проведение этой проверки невозможно.
