Замена модуля управления, старая система

Подготовка

• Установочные параметры, сохраненные клиентом, должны быть считаны и записаны прежде, чем модуль управления будет заменен. Это делается для того, чтобы новый модуль управления можно было запрограммировать так же, как и старый. См.Системные параметры настройки (параметры индивидуальной настрой ки), европейский рынок или Системные параметры настройки (параметры индивидуальной настрой ки), японский рынок.

Снятие модуля управления

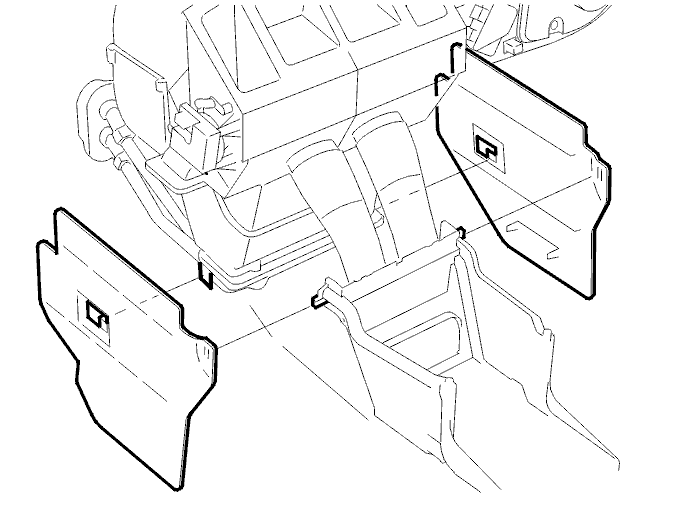

Снимите (со стороны водителя):

• звукоизоляционную панель. Смотрите Я№шсю№эрџ фюёър, Руководство по ремонту, Раздел 8(82-86, 88) Отделка салона, внешняя часть S70/V70/C70
• кронштейн коврового покрытия.

• винт, крепящий кронштейн на блоке обогрева
• винт, крепящий кронштейн на туннеле.

Снимите (со стороны пассажира):

• бардачок. Смотрите Панель и модуль надувной подушки безопасности SRS пассажира, Руководство по ремонту, Раздел 8(82-86, 88) Отделка салона, внешняя часть S70/V70/C70
• звукоизоляционную панель. Смотрите Я№шсю№эрџ фюёър, Руководство по ремонту, Раздел 8(82-86, 88) Отделка салона, внешняя часть S70/V70/C70
• скобу коврового покрытия

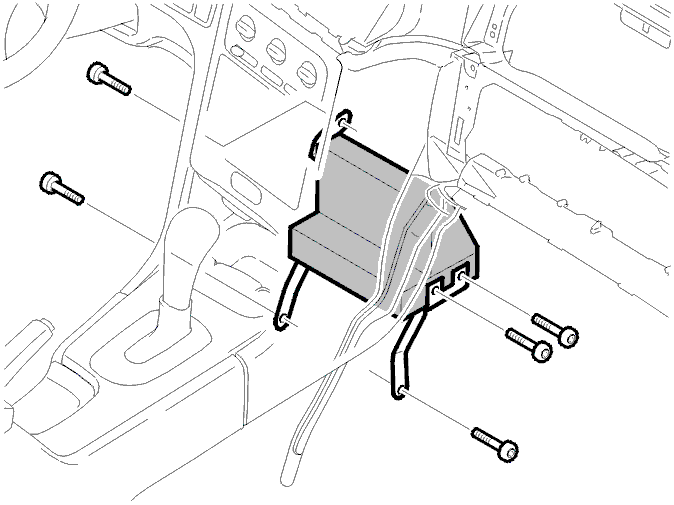

• два винта, крепящие модуль управления на кронштейне
• винт, крепящий кронштейн на туннеле.

• расположите кронштейн с модулем управления по направлению к туннелю. Поднимите модуль управления под углом
• модуль управления на кронштейн
• отсоедините разъемы.

Установка модуля управления

Установите (на стороне пассажира):

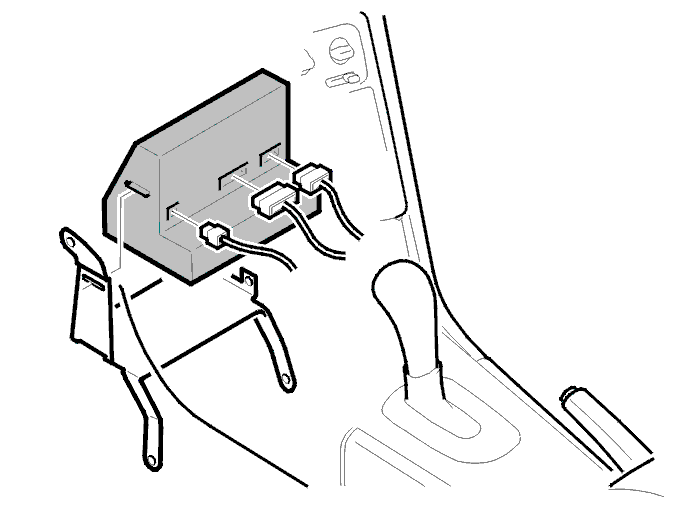

• подсоедините разъемы
• модуль управления на кронштейн
• вставьте модуль управления под углом. Расположите кронштейн вплотную к туннелю

Примечание: Убедитесь, что запорная шпонка на рабочей поверхности модуля управления входит в паз на кронштейне.

• винт, крепящий кронштейн на туннеле
• два винта, крепящие модуль управления на кронштейне
• скобу коврового покрытия
• звукоизоляционную панель. Смотрите Я№шсю№эрџ фюёър, Руководство по ремонту, Раздел 8(82-86, 88) Отделка салона, внешняя часть S70/V70/C70
• бардачок. Смотрите Панель и модуль надувной подушки безопасности SRS пассажира, Руководство по ремонту, Раздел 8(82-86, 88) Отделка салона, внешняя часть S70/V70/C70.

Установите (со стороны водителя):

• винт, крепящий кронштейн на туннеле
• винт, крепящий кронштейн на блоке обогрева.

• скобу коврового покрытия
• звукоизоляционную панель. Смотрите Я№шсю№эрџ фюёър, Руководство по ремонту, Раздел 8(82-86, 88) Отделка салона, внешняя часть S70/V70/C70.

Завершение

• Убедитесь, что система похоже работает нормально
• Убедитесь, что при проведении ремонта не было зарегистрировано никаких кодов неисправности
• Если возможно, оставьте автомобиль стоять снаружи со включенным двигателем, работающим на холостых оборотах, приблизительно на 15 минут. Это делается для того, чтобы модуль управления смог зарегистрировать настоящее положение с помощью глобальной системы местоопределения. Когда модуль управления зарегистрировал настоящее положение, оно изображено на дисплее (если диск CD-ROM с картографической информацией находится на месте).
