Замена модуля управления коробки передач (TCM) (2001, 2002)

При замене модуля управления следует принимать во внимание следующее

Осторожно: Подождите две минуты после выключения зажигания. Главное реле должно быть отключено от электропитания прежде, чем модуль управления может быть снят с автомобиля. Если вентилятор охлаждения двигателя (FC) продолжает работать после выключения зажигания, подождите, пока он не остановится. Затем подождите еще 2 минуты.

Осторожно: Всегда проверяйте, чтобы штырьки и втулки разъемов модуля управления и блока модулей управления не были согнуты или повреждены. Это могло быть причиной неисправности.

Подготовка к замене

Выключите зажигание

Переведите рычаг переключателя передач в положение P.

Осторожно: Подождите 2 минуты после выключения зажигания. Главное реле должно быть отключено от электропитания, прежде чем модуль управления может быть снят с автомобиля. Если вентилятор охлаждения двигателя (FC) продолжает работать после выключения зажигания, подождите, пока он не остановится, и затем подождите еще 2 минуты.

Снятие модуля управления

Примечание: Не прикасайтесь пальцами к штырьковым выводам модуля управления. Статическое электричество может повредить компоненты в модуле управления.

Снимите:

• центральную консоль согласно Заднюю центральную консоль

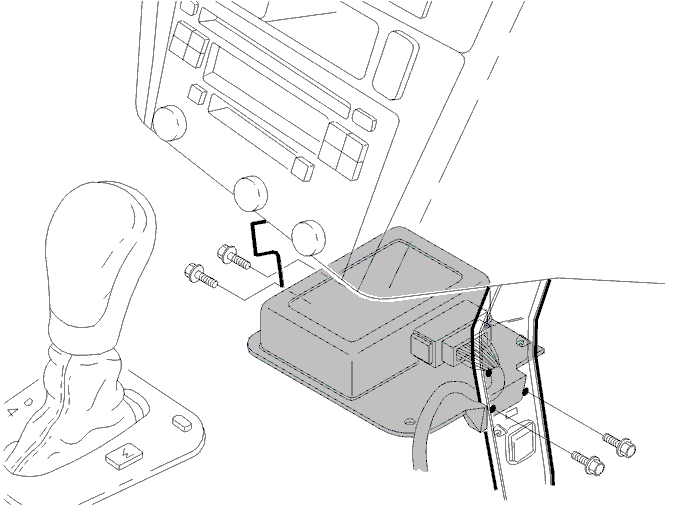

• четыре винта (А) кронштейна модуля управления
• выньте модуль управления
• отсоедините разъем (В) модуля управления
• модуль управления.

Примечание: Всегда проверяйте, чтобы штырьки и гнезда модуля управления и жгута проводов были не повреждены, и чтобы они не были выдавлены из своих положений блокировки. Поврежденные или расшатанные штырьки или гнезда могут вызвать появление неисправности.

Установите модуль управления

Примечание: Убедитесь, что ни штырьки, ни гнезда на разъеме не повреждены

Установите:

• разъем модуля управления
• зажим проводки
• привинтите кронштейн на место с модулем управления (4х винта)
• центральную консоль согласно Заднюю центральную консоль.

Завершение

Убедитесь, что при проведении ремонта не было зарегистрировано никаких кодов неисправности.
