Замена модуля управления двигателя (ECM) ЕMS 2000

Снятие боковых панелей

Выверните винт (А) на левой и правой сторонах.Снимите боковую панель на левой и правой сторонах.

Выключение зажигания

Осторожно: Выключите зажигание и подождите, пока вентилятор охлаждения двигателя (FC) не перестанет работать. Подождите не менее 30 секунд, прежде чем отсоединять разъем модуля управления.

Снятие модуля управления

Высверлите защитный винт из защитной скобы.

Примечание: Уберите стружки.

Снимите защитную скобу.Выверните винты, крепящие модуль управления.Ослабьте модуль управления с правой стороны.Отсоедините разъем.

Установка модуля управления

Убедитесь, что на разъеме и на модуле управления не повреждены ни штырьки, ни гнезда.Подсоедините разъем на модуле управления.Привинтите модуль управления на место.Снова установите крепежную полосу и новый защитный винт

Программирование модуля управления

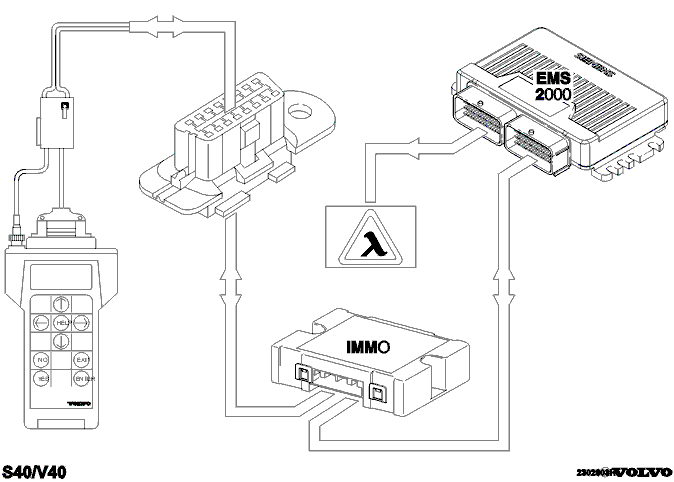

Отсоедините блок VST от станции VIDA. Подсоедините к автомобилю.Включите зажигание.Выберите язык. Нажмите ENTER.Bыберите модель S40/V40 и нажмите ENTER.Bыберите EMS 2000 и нажмите ENTER.

Подсказка: Вариант “запрограммировать (program)” изображается в меню VST только тогда, когда новый, предназначенный для замены модуль управления, находится в “незапрограммированном” режиме.

Bыберите ЗАПРОГРАММИРОВАТЬ (PROGRAM) и нажмите ENTER.Введите КОД PIN КАЛИБРОВКИ (CALIBRATION PIN). Нажмите ENTER.Используйте стрелки для отсчета вверх или вниз и для изменения положения.Введите КОД PIN ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ (SOFTWARE PIN) снова. Нажмите ENTER.Запрограммируйте код калибровки и код программного обеспечения в модуль управления 2 раза.Коды для модификаций автомобилей смотрите ниже:

Тренировка модуля управления

Заведите двигатель.Поддерживайте частоту вращения коленчатого вала немного выше 3000 об/мин в течение непродолжительного времени.Выключите двигатель. Если вентилятор охлаждения двигателя продолжает работать, подождите 30 секунд после того, как он перестал работать.Считайте контрольный список модуля управления при помощи блока VST. Параметр КОД VIN ЗАУЧЕН (VIN LEARNED) должен быть установлен на ДА (YES).(Иммобилайзер заучил новый код VIN модуля управления.)

Считывание и стирание кодов неисправности

Считайте и сотрите коды неисправности.Привинтите модуль управления двигателя (ЕСМ) на место.Затягивайте защитный винт до тех пор, пока головка винта не отломится.Установите на место боковые панели.Проверьте функционирование.
