Замена модуля управления двигателя (ECM) (B5244S, B5244S2, B5254S DENSO)

Снятие модуля управления

Снимите

• кабель с отрицательной клеммы аккумуляторной батареи. Сначала прочтите Заметьте при отсоединении/подсоединении провода аккумулятора.
• крышку блока модуля управления. Отложите в сторону.

Примечание: Неприкасайтесь пальцами к штырьковым выводам модуля управления. Статическое электричество может повредить компоненты модуля управления.

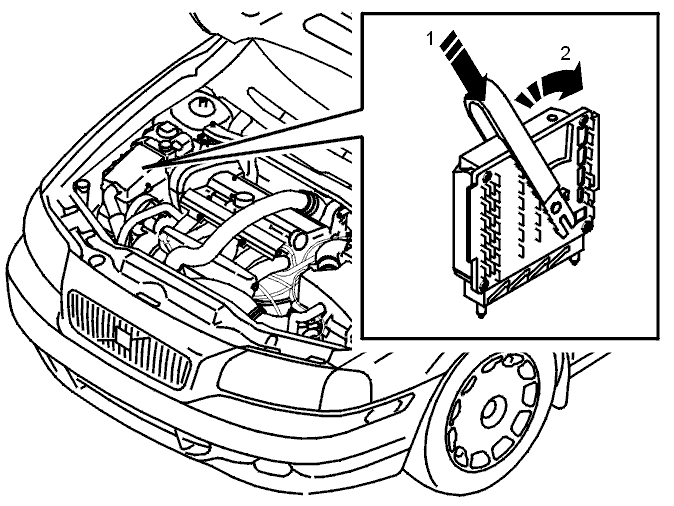

Опустите инструмент🔧 NYCKEL (BORTAGNING/DITSÄTTNING STYRENHET)вокруг модуля управления.Сдвиньте верхнюю часть инструмента назад до упора и потяните инструмент вверх.Осторожно потяните модуль управления вверх.

Установка модуля управления

Осторожно надавите на модуль управления, направляя его в канавки внутри блока модуля управления. Надавливая, установите на место!Опустите инструмент🔧 NYCKEL (BORTAGNING/DITSÄTTNING STYRENHET)вокруг модуля управления.Сдвиньте верхнюю часть инструмента вперед до его остановки и потяните его вверх.Надавливая, установите крышку на модули управления.Убедитесь в правильном положении воздуховодов.Установите заново кабель к отрицательной клемме аккумуляторной батареи. Сначала прочтите Заметьте при отсоединении/подсоединении провода аккумулятора.
