Замена модуля управления двигателя (ECM) (B4184SM)

Снятие модуля управления двигателя (ECM)

• После выключения зажигания подождите 10 секунд, прежде чем отсоединять разъем
• Снимите боковые панели с центральной консоли

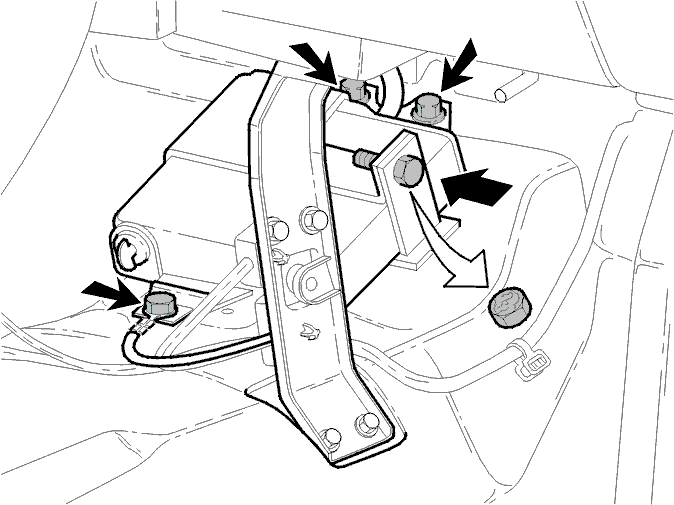

• Высверлите защитный винт на правой стороне кронштейна при помощи набора инструмента для извлечения винтов🔧 NYCKEL (JUSTERING KOLV/BROMSOK) S40,V40.

Примечание: Не допускайте попадания стружки на ковровое покрытие.
- Выверните болт на передней кромке модуля управления двигателя (ЕСМ)
- Потяните крышку кронштейна модуля управления двигателя (ЕСМ) вправо
- Разблокируйте фиксатор разъема
- Отсоедините разъем
- Снимите модуль управления двигателя (ЕСМ) (подвиньте ковровое покрытие в сторону, если необходимо).

Подготовка к замене модуля управления двигателя (ECM)

Примечание: Эти подготовительные работы могут выполняться в автомобиле. Сначала снимите две боковые панели. Выполняйте работы, используя маленькое зеркало.

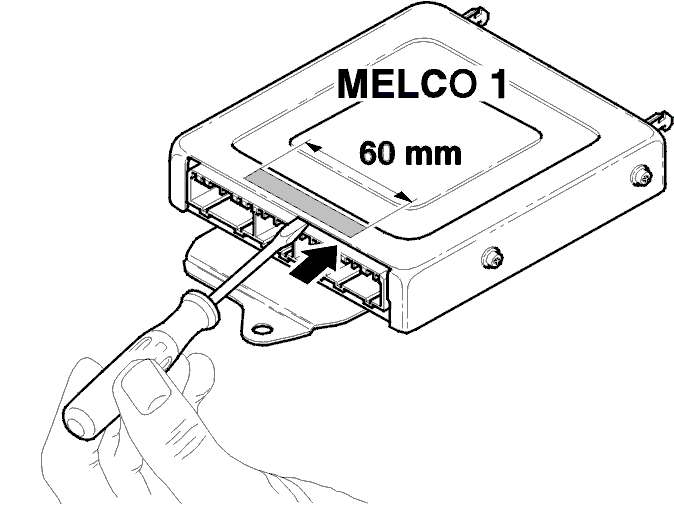

• Слегка откройте разъем вверху при помощи отвертки
• Поместите приблизительно 60 мм ленты (номер 1161449) на центр разъема.

Установка модуля управления двигателя (ЕСМ)

• Подсоедините разъем
• Заблокируйте фиксатор разъема
• Установите модуль управления двигателя (ЕСМ) и вдавите его на место
• Установите на место крышку на кронштейн. Сожмите крышку
• Установите новый защитный винт
• Затяните защитный винт до тех пор, пока головка винта не отломится
• Затяните болт. Затяните до 10 Н·м
• Положите на место ковровое покрытие. Поставьте на свое место боковые панели
• Выполните функциональную проверку.
