Замена модуля управления двигателя (ECM) (1998, 1999)

Стирание кода VIN или VERLOG

Примечание: Этот раздел касается только безнаддувных бензиновых двигателей: B4164S, B4184S, B4204S (система управления двигателем Fenix 5.1) и бензиновые двигатели с турбонагнетателем (TC): B4194T, B4204T, (система управления двигателем EMS 2000).

Этот раздел не касается бензинового двигателя B4184SM (система управления двигателем Melco 1) и дизельного двигателя D4192T (система управления двигателем Lucas), когда они не имеют кода VIN.

Код VIN или VERLOG используется модулем управления двигателя (ECM) и кодированным модулем стартера, чтобы убедиться в том, что иммобилайзер не был заменен другим неизвестным типом.При замене модуля управления двигателя (ЕСМ) или кодированного модуля стартера сначала должен быть стерт код VIN или VERLOG старого модуля. Это выполняется путем подсоединения сканирующего прибора Volvo (ST) к системе управления иммобилайзером. Если это не выполнено, модуль управления двигателя (ECM) или модуль стартера не может быть протестирован (например, если он проходит проверку). Модуль также нельзя переставлять с одного автомобиля на другой. Причина этого в том, что модуль заучил код VIN или VERLOG, созданный модулем управления в автомобиле, в котором модуль был установлен. При этом модуль управления двигателя или модуль стартера может функционировать с первоначально установленным модулем управления иммобилайзера только в том случае, если коды VIN или VERLOG не стерты.

Примечание: Коды VIN или VERLOG могут быть стерты только модулем управления иммобилайзера, который имеет заученные модулем управления двигателя (ЕСМ) или модулем стартера коды VIN или VERLOG.

Снятие

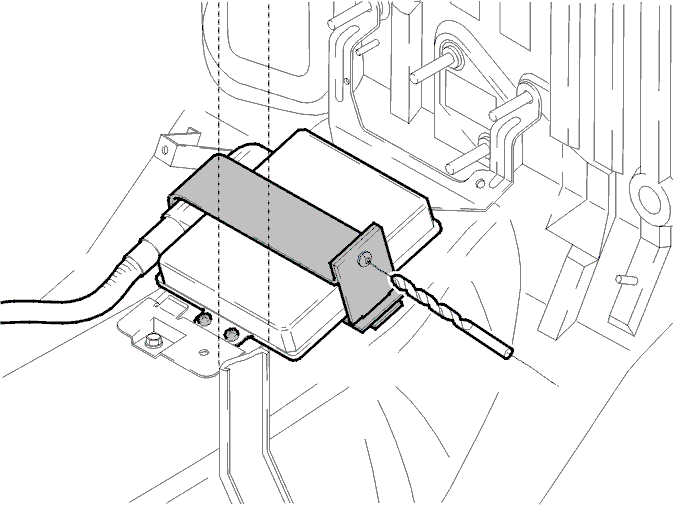

Снимите боковые панели с центральной консоли.Отметьте центр защитного винта. Просверлите отверстие правильного размера, подходящего для инструмента для извлечения винтов.Снимите зажим с левой стороны.

Осторожно: Модуль управления двигателя (ЕСМ) нельзя отсоединять раньше, чем через 10 секунд после выключения зажигания и остановки вентилятора охлаждения двигателя (FC).

Снимите модуль управления с крепления. Отсоедините разъем.

Установка

Соберите в обратном порядке.
