Замена модуля управления ABS

Подготовка

Выключите зажигание.

Снятие

Тщательно очистите гидравлический модулятор ABS и модуль управления.

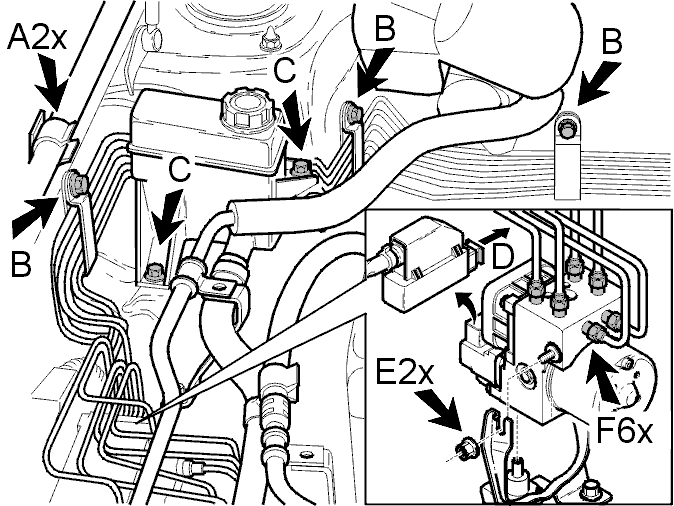

Снимите:

• шланги и крепления шлангов (А) на облицовке крыла у модуля управления
• первые три крепежных зажима (В) тормозных трубок на облицовке крыла и панели капота

• питательный бачок (С) системы рулевого привода с усилителем.

• Отсоедините разъем модуля управления, вытянув запирающий рычаг (D)

• Снимите 2 гайки (Е), удерживающие гидравлический модулятор и модуль управления.

На дизельных двигателях модуль управления двигателя (ЕСМ) может быть отсоединен и поднят в сторону.

Модуль управления и гидравлический модулятор ABS

Примечание: Не повредите тормозные трубки и кабель электродвигателя насоса под модулем управления.

Осторожно поднимите модуль управления и гидравлический модулятор ABS. Также одновременно поднимутся тормозные трубки. Не повредите тормозные трубки.

Расположите 3 резиновых демпфера и 2 крепежных кронштейна.

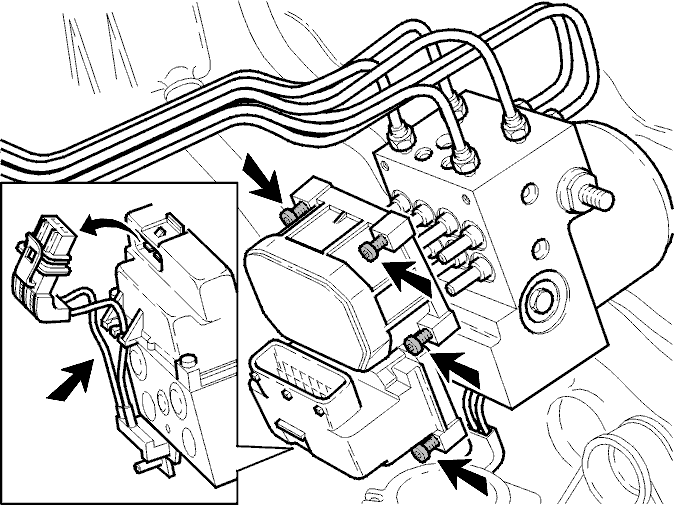

Снятие модуля управления ABS

• Отсоедините разъем электродвигателя насоса
• Выверните 6 винтов Torx
• Снимите модуль управления.

Проверка модуля управления

Осторожно: Поверхности уплотнения не следует механически обрабатывать при помощи напильника или скребка. Используйте пластмассовый скребок. Никогда не очищайте при помощи растворителя.

Убедитесь, что:

• ни штырьки, ни гнезда на разъеме не повреждены
• на поверхностях уплотнения между модулем управления и гидравлическим модулятором ABS нет грязи
• части уплотнения модуля управления не остались на клапанах гидравлического модулятора ABS.

Установка модуля управления ABS

• Снимите транспортировочные защитные элементы на новом модуле управления
• Отцентрируйте модуль управления на клапанах гидравлического модулятора ABS перед тем, как клапаны будут вдавлены на место
• Осторожно расположите модуль управления
• Установите шесть винтов Torx в два этапа:Затяните винты. Затяните до 3 Н·мДозатяните винты на угол 90°

• Примечание: > Момент затяжки не должен превышать 8 Н·м.

• Подсоедините разъем электродвигателя насоса.

Установка гидравлического модулятора ABS и модуля управления

• Осторожно опустите модуль управления и гидравлический модулятор ABS.Одновременно за ними последуют тормозные трубки. Не повредите тормозные трубки
• Установите 3 резиновых демпфера и 2 крепежных кронштейна
• Затяните 2 крепежных гайки. Затяните до 25 Н·м (E).

Установите:

• разъем модуля управления (D)
• питательный бачок (С) системы рулевого привода с усилителем
• крепежные зажимы (В) тормозных трубок. Убедитесь, что тормозные трубки правильно расположены в резиновом креплении
• крепление шланга и шланги (А).

Проверка функционирования системы ABS

Считайте и сотрите коды неисправности.

Проведите дорожное испытание согласно Дорожное испытание.

Проверьте, зарегистрированы ли какие-либо коды неисправности. Считайте все зарегистрированные коды неисправности.

Проверьте, зарегистрированы ли какие-либо коды неисправности. Считайте все зарегистрированные коды неисправности.
